Особенности монтажа системы отопления в частном доме.
Сегодня выбор многих наших соотечественников все чаще падает на размеренную и спокойную жизнь за городом. Собственный дом становится той тихой гаванью, куда хочется вернуться после трудного дня в шумном и загазованном мегаполисе. Насколько теплой (во всех смыслах) будет встреча с жилищем, во многом зависит от качества работы отопительного оборудования. Ведь правильный монтаж системы отопления — залог не только уюта и комфорта, но и безопасности дома и всех жильцов.
Если у Вас есть вопросы по организации правильного отопления частного дома и требуется консультация инженера, то позвоните или напишите нам в Телеграм или WhatsApp. Мы будем рады ответить на вопросы и разъяснить интересующие Вас нюансы.
А для начала предлагаем Вам ознакомиться с этой статьёй ЧИТАТЬ СТАТЬЮ→
Сегодня выбор многих наших соотечественников все чаще падает на размеренную и спокойную жизнь за городом. Собственный дом становится той тихой гаванью, куда хочется вернуться после трудного дня в шумном и загазованном мегаполисе. Насколько теплой (во всех смыслах) будет встреча с жилищем, во многом зависит от качества работы отопительного оборудования. Ведь правильный монтаж системы отопления — залог не только уюта и комфорта, но и безопасности дома и всех жильцов.
Если у Вас есть вопросы по организации правильного отопления частного дома и требуется консультация инженера, то позвоните или напишите нам в Телеграм или WhatsApp. Мы будем рады ответить на вопросы и разъяснить интересующие Вас нюансы.
А для начала предлагаем Вам ознакомиться с этой статьёй ЧИТАТЬ СТАТЬЮ→
Требования к монтажу систем отопления дома под ключ
Будет ли организована система отопления частного дома с нуля или модернизирована старая, первое, с чего стоит начать, — это ознакомиться с нормативной документацией, регламентирующей введение в строй оборудования и его дальнейшую эксплуатацию. Знакомство с этим, пусть и не очень увлекательным, документом займет не больше получаса, зато обезопасит вас на долгие годы.
С 2004 года как в Краснодаре таки и на всей территории Российской Федерации действуют СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», которые распространяются на системы теплоснабжения, отопления, вентиляции и кондиционирования воздуха в помещениях зданий и сооружений. В них указаны нормы санитарной, экологической, пожарной безопасности при пользовании данными системами, а также требования к их надежности и энергосбережению.
Есть базовые требования, на которые нужно обратить пристальное внимание. Самое главное, что следует учитывать при монтаже котлов отопления, труб, радиаторов и другого оборудования, —пожаро- и взрывобезопасность. Поэтому при установке отопительного оборудования стоит убедиться, что оно будет находиться в свободном доступе для периодического контроля и чистки системы, а в случае выхода из строя какого-либо элемента его можно будет легко отремонтировать или заменить. Пренебрежение такими простыми правилами может привести к серьезным последствиям.
Вот несколько правил, которые позволят сделать дом теплым и безопасным:
Температура теплоносителя, если такой используется в системе отопления, должна быть на 20°С ниже температуры самовоспламенения/испарения вещества. Если вы используете в качестве теплоносителя воду температурой выше 105°С, следует предотвращать ее вскипание. Температура кипения зависит от изменения давления жидкости. Так, при давлении в 2 атмосферы вода закипает только при +120°С.
🔵 Температура поверхности открытых элементов системы не должна превышать максимально допустимую.
🔵 Теплоизоляция приборов и оборудования системы должна быть организована так, чтобы защищать от ожогов, уменьшать потери тепла, исключать конденсацию и предотвращать замерзание теплоносителя в неотапливаемых помещениях.
🔵 Необходимо изолировать горячие конструкции системы, если они могут повлечь воспламенение газов, аэрозолей и пыли в помещении. При этом температура на поверхности теплоизоляции должна быть на 20°С ниже температуры самовоспламенения.
Этапы монтажа системы отопления под ключ

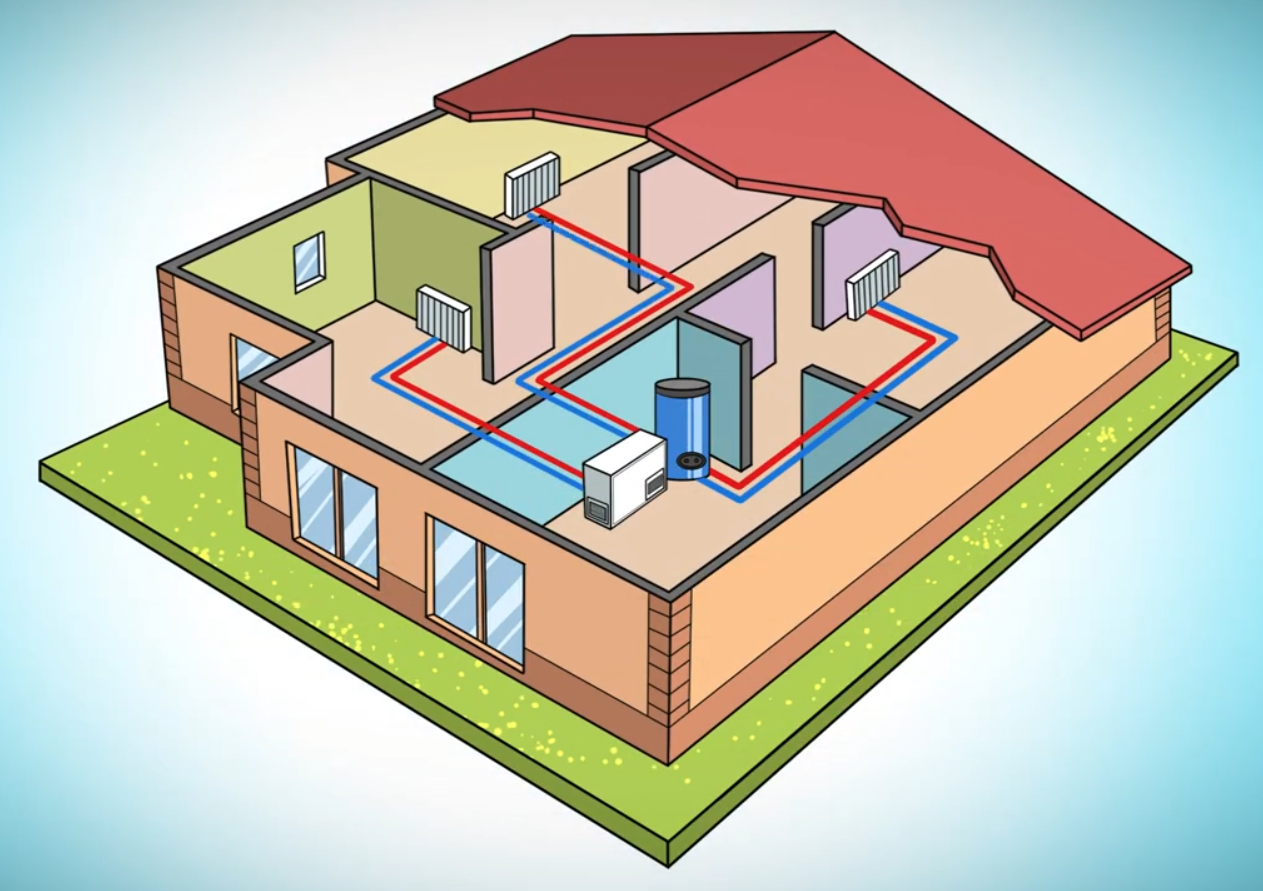

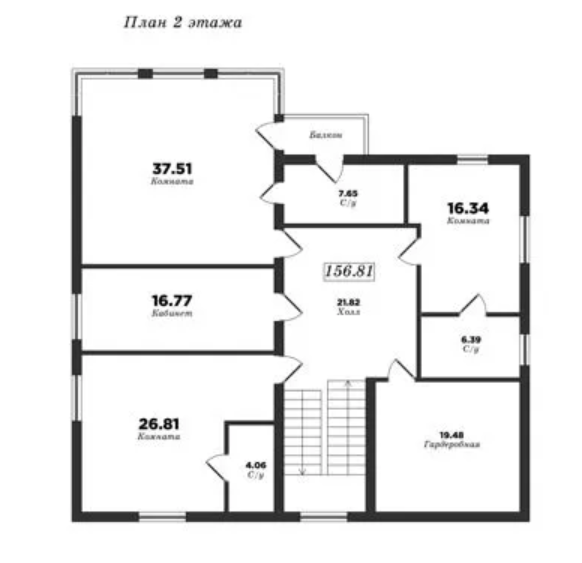

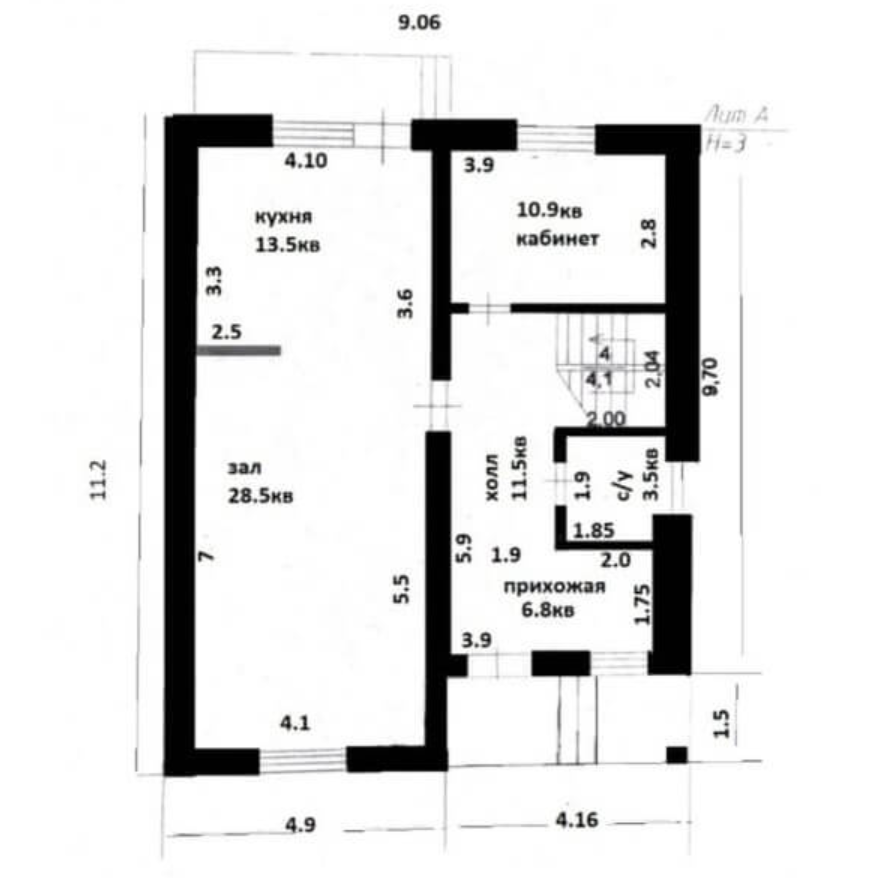

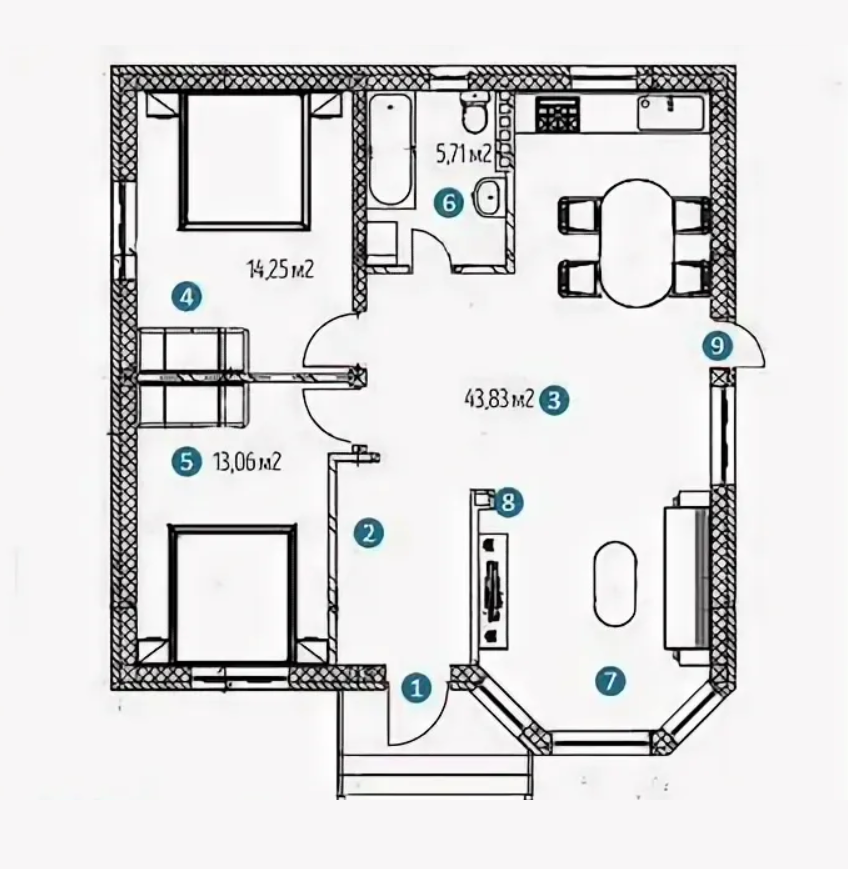

В новом частном доме общий вид системы отопления, ее схему и все нюансы лучше продумать на этапе проектирования и строительства здания. Так вы сразу будете представлять, нужно ли вам отдельное помещение для котельной, где проложить технологические ниши для разводки элементов системы и установки оборудования. Это значительно упростит дальнейшие работы и сократит время монтажа. К тому же, если вы собираетесь спрятать трубы, то следует об этом позаботиться до начала отделочных работ. Удобнее всего провести монтаж труб отопления перед тем, как будет залита стяжка пола.
Приступать к монтажным работам можно только после закрытия теплового контура здания, то есть после установки окон и покрытия крыши. Большую роль играет сезон. Лучше оставить эти работы на теплый период года, так как низкие температуры ухудшают качество сварки и увеличивают ломкость элементов из металлопласта. И, конечно, необходимо рассчитать время монтажа так, чтобы к началу отопительного сезона система была проверена и запущена. Это позволит встретить суровую русскую зиму в теплом и уютном доме.
Весь монтаж отопления дома в Краснодаре можно поделить на несколько этапов:
🔵 выбор системы, проектировочные и расчетные работы;
🔵 подбор и покупка материалов и оборудования;

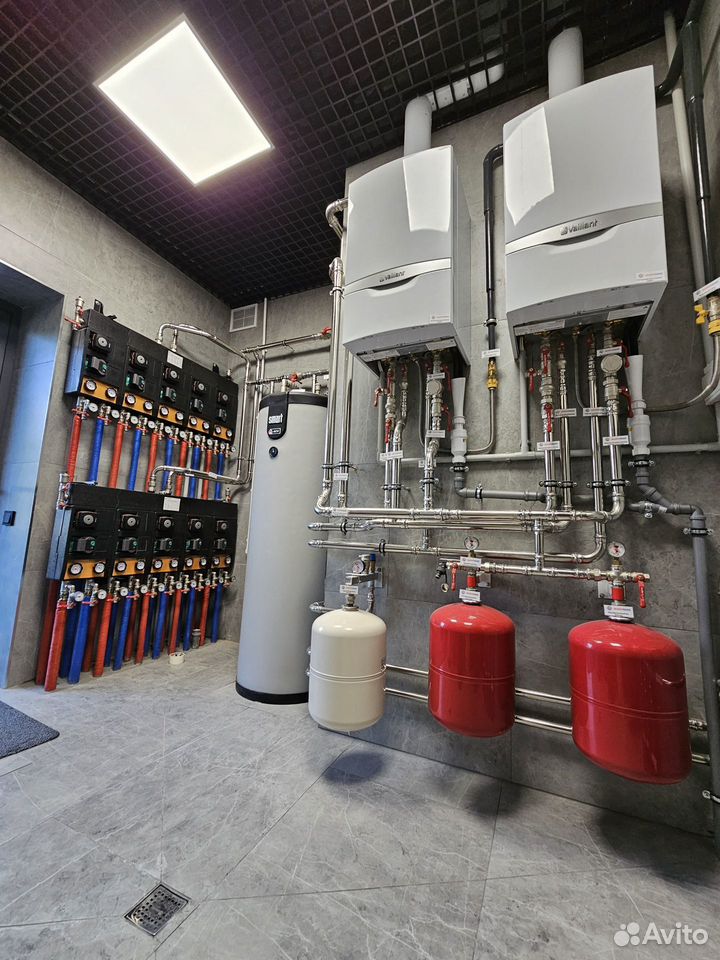

🔵 устройство котельной и монтаж ее составных частей либо установка котла в другом помещении (если выбранная модель это позволяет);
🔵 установка радиаторов;
🔵 пусконаладочные работы.
Важный вопрос, который предстоит решить, — это выбор системы отопления.
Их существует несколько: воздушная, электрическая, открытая и традиционная с жидкостным теплоносителем.
В воздушной системе теплоносителем является, как следует из названия, воздух, который забирается снаружи, нагревается и по системе воздуховода распределяется по помещениям. Это самая безопасная система. Но она сложная и затратная в части монтажа и обслуживания, а также имеет низкую теплоотдачу.
Самой, пожалуй, неприхотливой в эксплуатации и экологичной является электрическая система отопления . Здесь теплоносителем могут служить электрические конвекторы, автономные масляные и инфракрасные батареи, тепловентиляторы, электрокамины. Минус такой системы налицо — большие счета за электроэнергию и полная зависимость от стабильной подачи последней.
В открытых системах для обогрева используются печи и камины, в топке которых разводят огонь. Эффективность таких систем довольно низкая, и они подойдут только для небольших дачных домиков.
Традиционной считается система отопления с жидкостным теплоносителем , которая включает в себя теплоисточник (котел), теплопроводы и отопительные приборы (радиаторы). В центре классической системы находится котел отопления. К его выбору стоит подойти особенно тщательно, основательно взвесив все плюсы и минусы каждой модели.
На заметку
Воду в системе отопления с жидким теплоносителем рекомендуется полностью заменять не реже, чем раз в семь лет. Если используется антифриз, то его замена производится раз в 3–4 года, в зависимости от спецификации. Во время замены теплоносителя систему следует также промыть.
Котлы отопления для частного дома различаются по типу топлива: газовые, жидкотопливные, твердотопливные (уголь, дрова, брикеты, биогранулы) и электрические. Прежде чем сделать выбор в пользу того или иного вида, следует подумать, какой из вариантов топлива будет экономически выгоден. Пролегает ли рядом с домом сетевой газопровод? Есть ли проблемы с подачей электроэнергии? Доступно в регионе жидкое или твердое топливо?
Так, самыми простыми в обслуживании и недорогими считаются электрические котлы отопления, но обогрев большого дома таким способом будет крайне затратным. Экономически выгодно отапливать частный дом сетевым газом, правда, установка газового котла потребует значительных сил и денежных вложений при оформлении в соответствующих органах. Если решено использовать жидкое или твердое топливо, придется решать вопрос не только с обустройством отдельной котельной, но и с хранением дров, солярки и т.д. Та же проблема встанет, если вместо сетевого газа будет использован сжиженный.

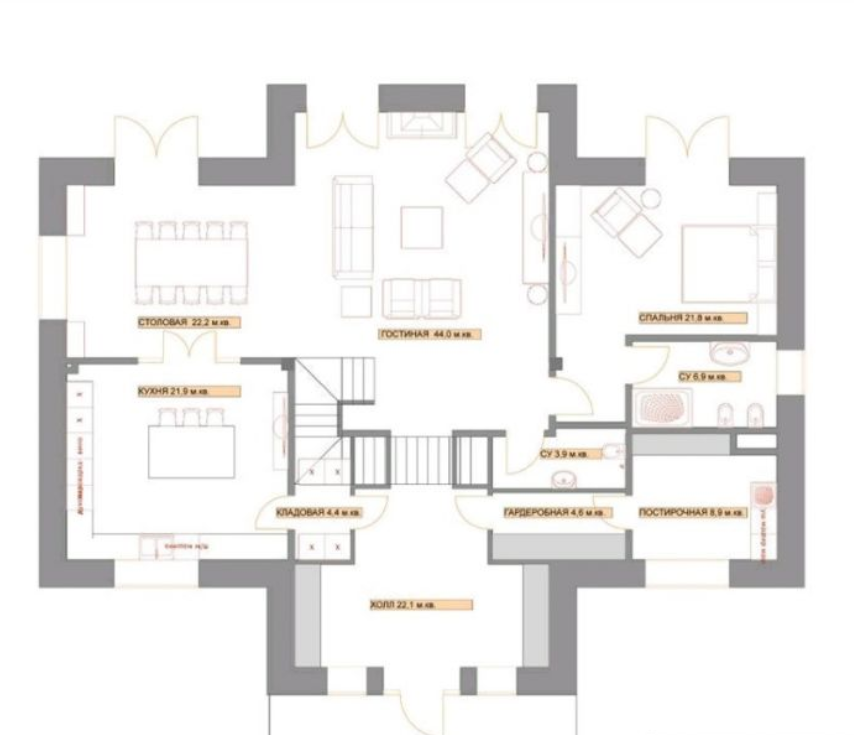

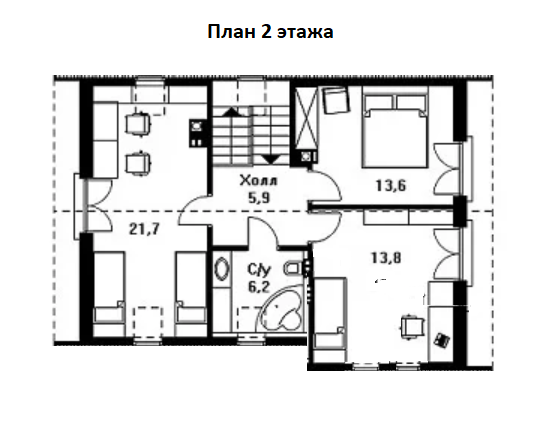

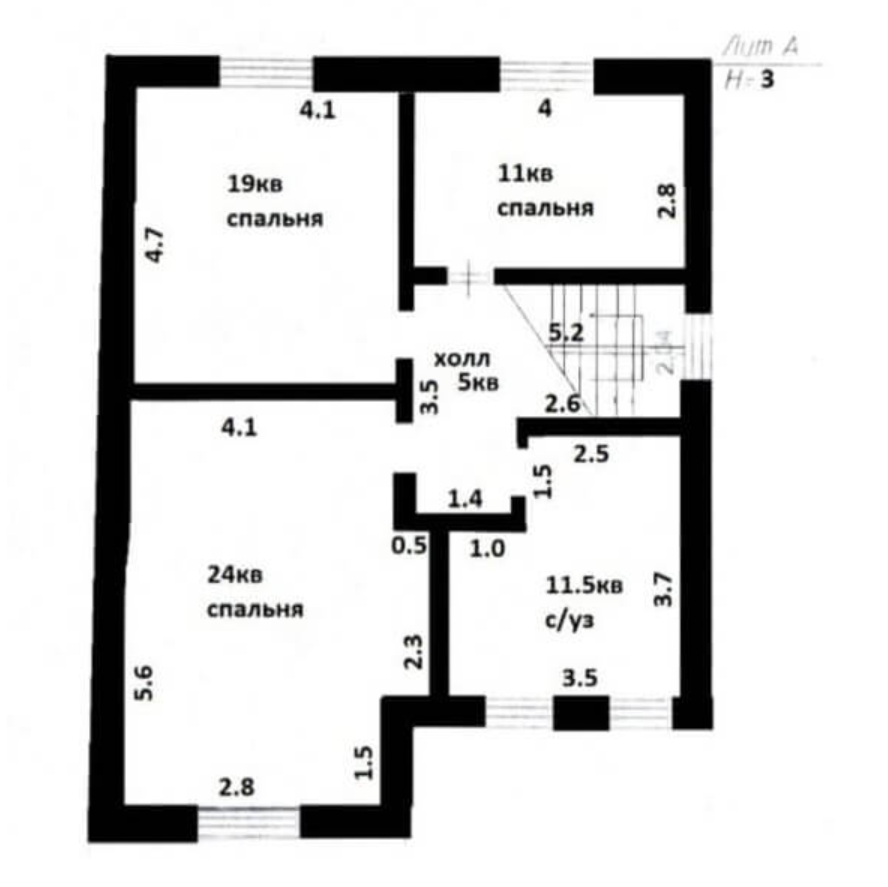

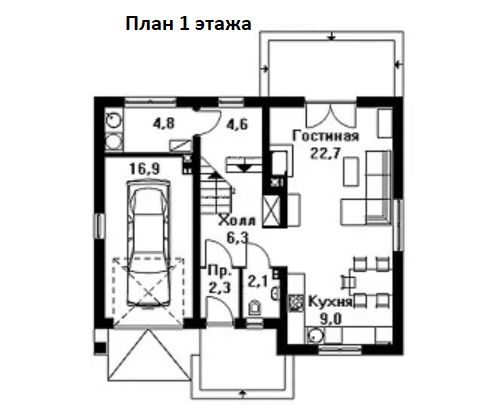

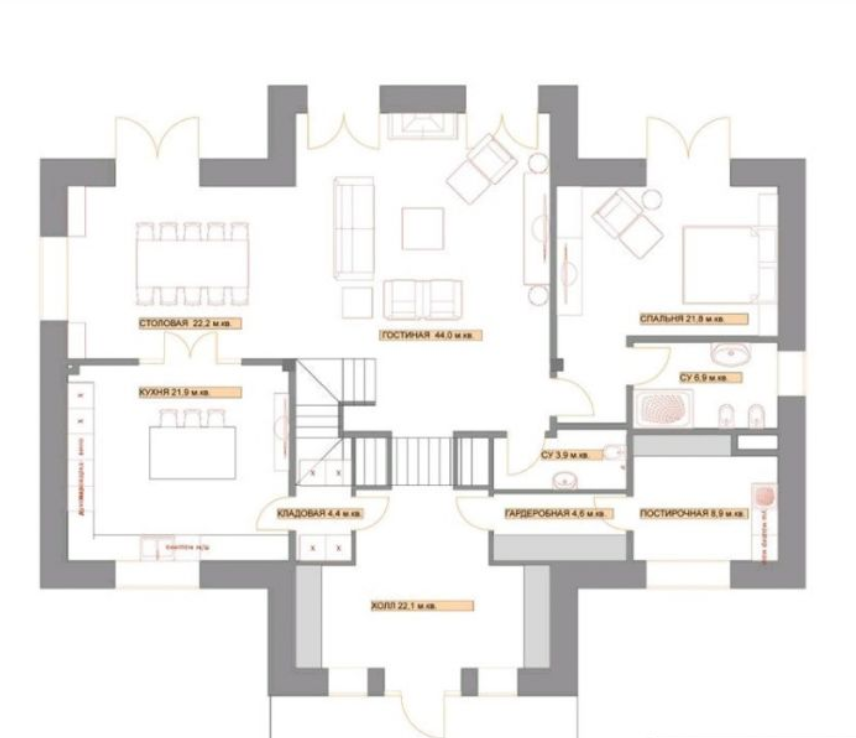

После того как будет определен центральный элемент системы отопления вашего дома, можно приступать к разработке схемы и проектной документации . Создать схему монтажа системы отопления возможно самостоятельно, особенно если речь идет о небольшом доме. В ней обязательно указывается:
🔵 место установки котла;
🔵 место монтажа радиаторов;
🔵 детальный план разводки трубопровода с указанием кранов, фитингов и прочих элементов;
🔵 описание системы устранения продуктов сгорания, если таковые имеются.
Проект отопительной системы можно заказать у нас, так же мы работаем с уже готовыми проетами. Таким образом удастся комплексно решить «отопительный вопрос» в вашем частном доме. На выходе вы получаете документ, в который войдет текстовая часть, схемы и чертежи. В проекте будут прописаны все нюансы, необходимые для осуществления монтажных работ: общая конфигурация сети, тип разводки, характеристики теплогенератора и трубопроводов, размеры и расположение приборов отопления и прочего оборудования, их спецификация. Также в проекте будут указаны требования к котлу, отопительным приборам, оборудованию автоматики и терморегулированию, насосам, коллекторам, дымоходам, трубопроводам и т.д. Так же рассчитаем стоимость монтажа и материалов.
Теперь, вооружившись проектной документацией и схемой системы отопления, можно приступать к следующему этапу — непосредственному монтажу отдельных элементов. И начать следует с горячего «сердца» дома — котла. Модели малой мощности (до 60 кВт) можно установить в любом бытовом помещении: на кухне, в кладовой или прихожей. Для более мощного агрегата придется обустроить специальную котельную с хорошей системой вентиляции. Монтаж котла отопления в доме осуществляется согласно требованиям, которые обычно указываются в руководстве к оборудованию. Но есть и общие правила.

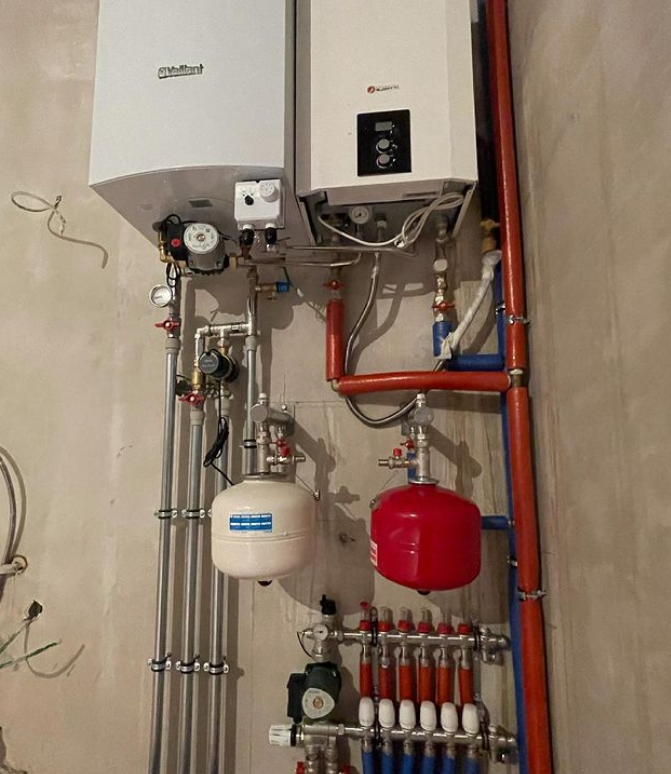

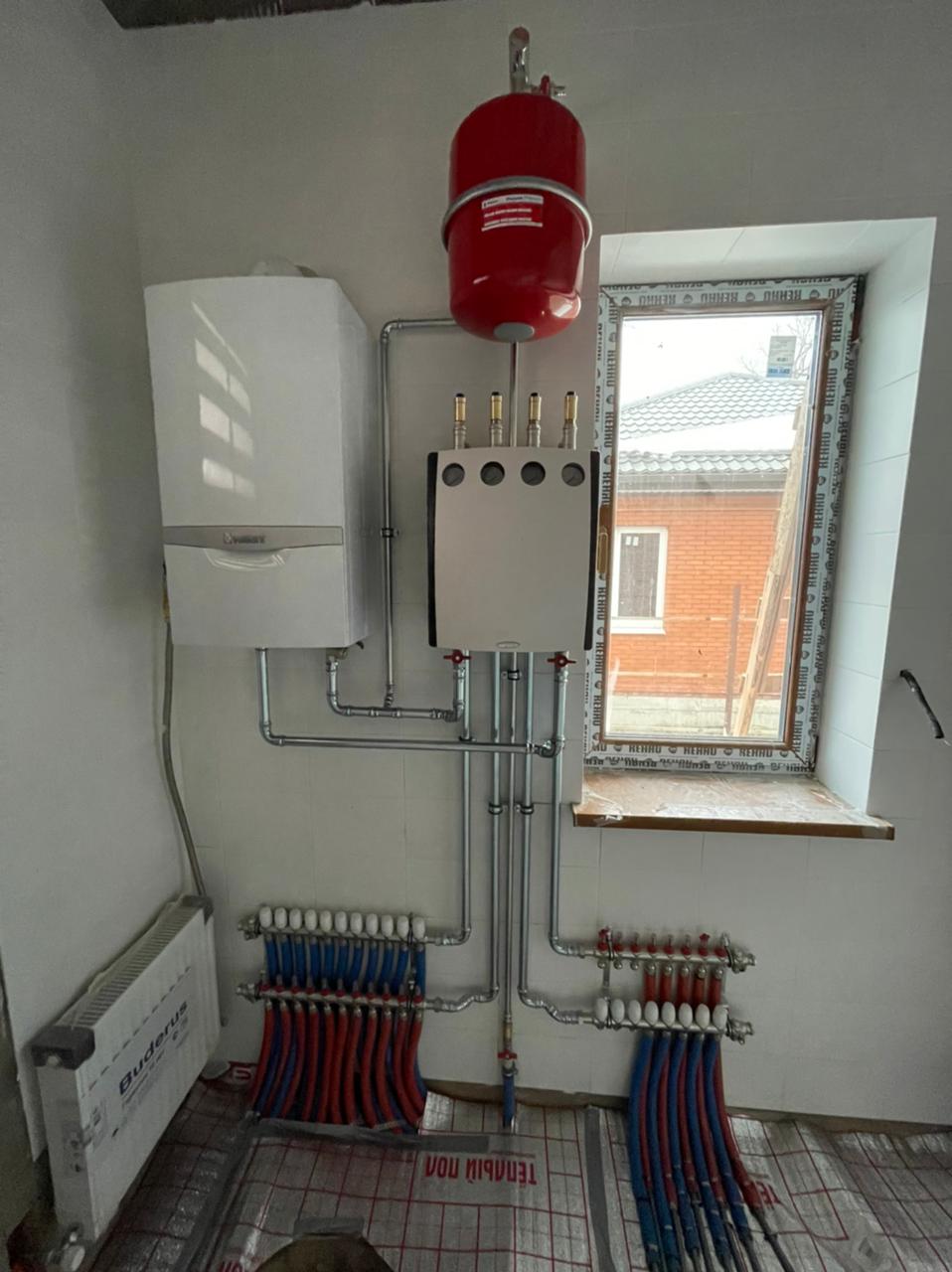

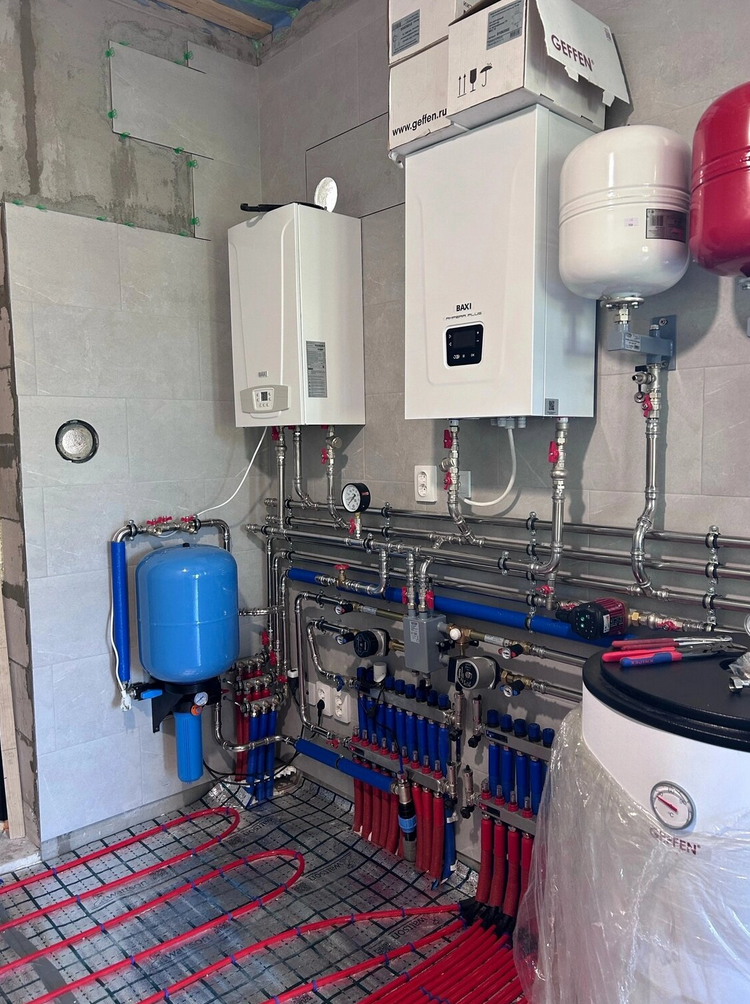

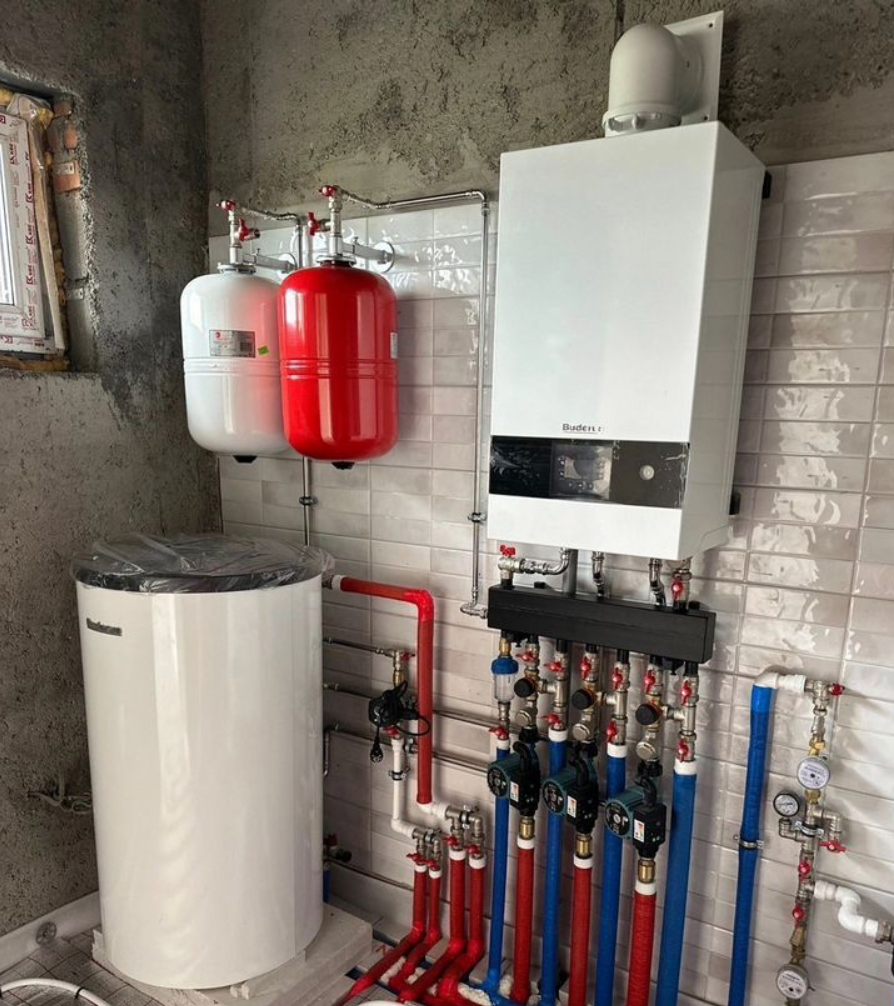

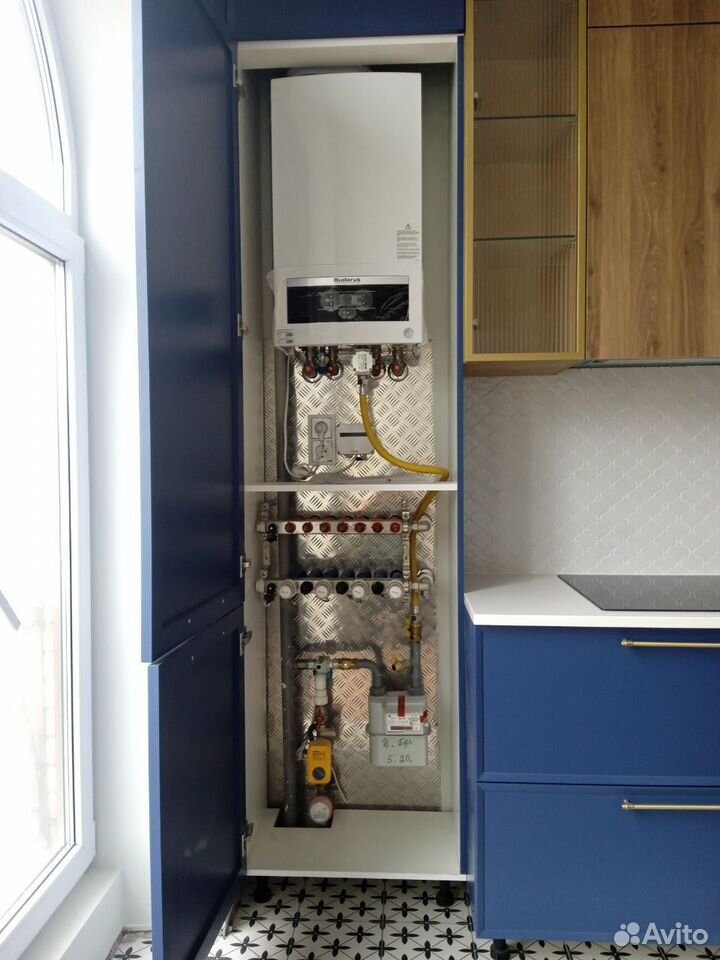

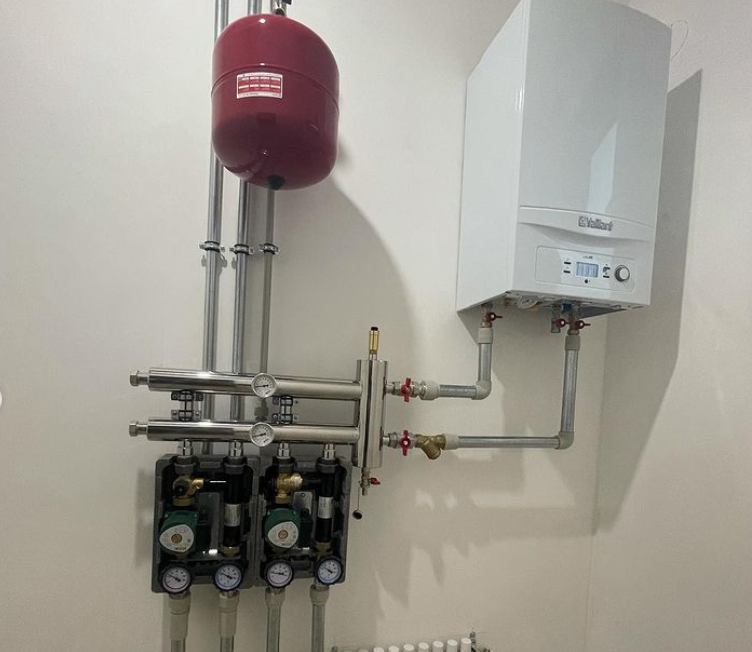

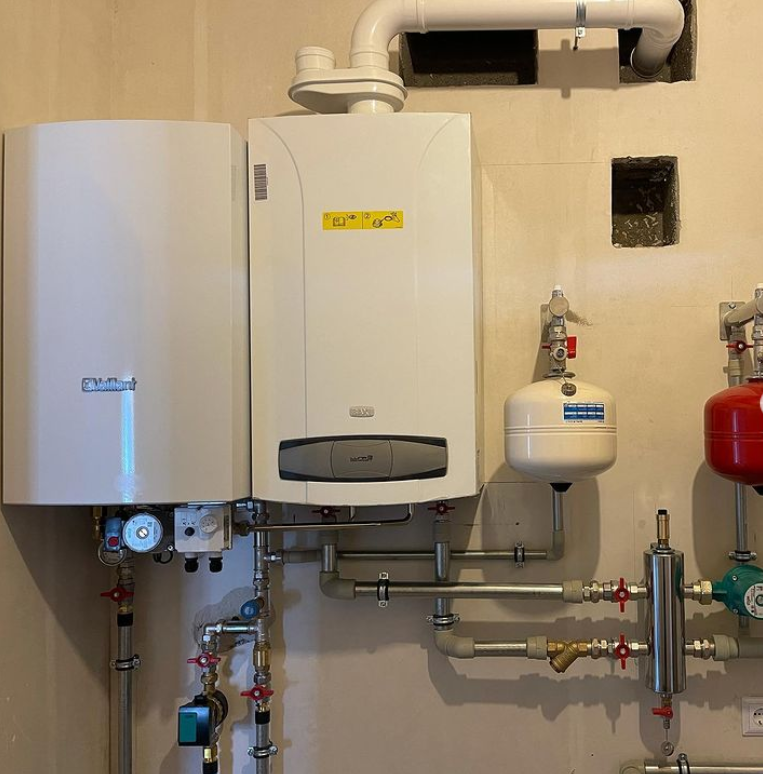

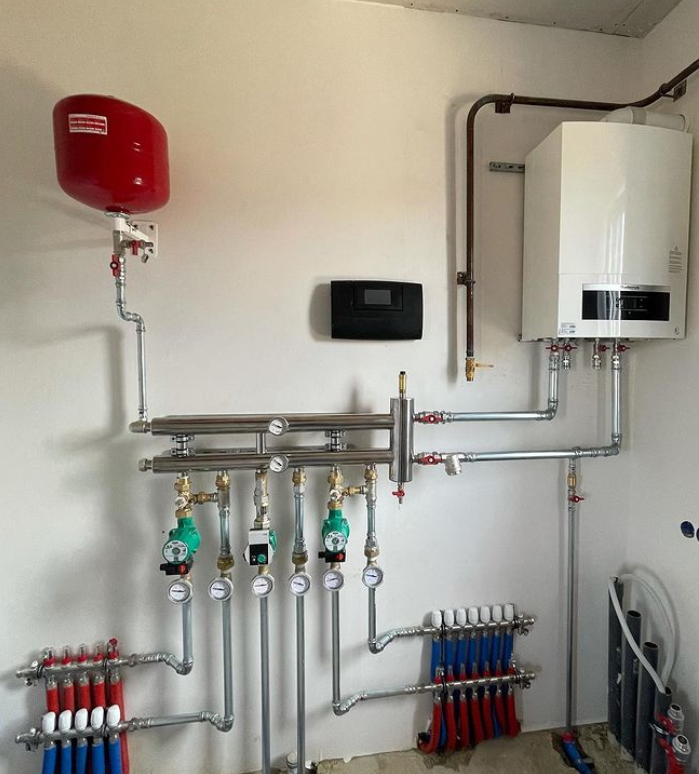

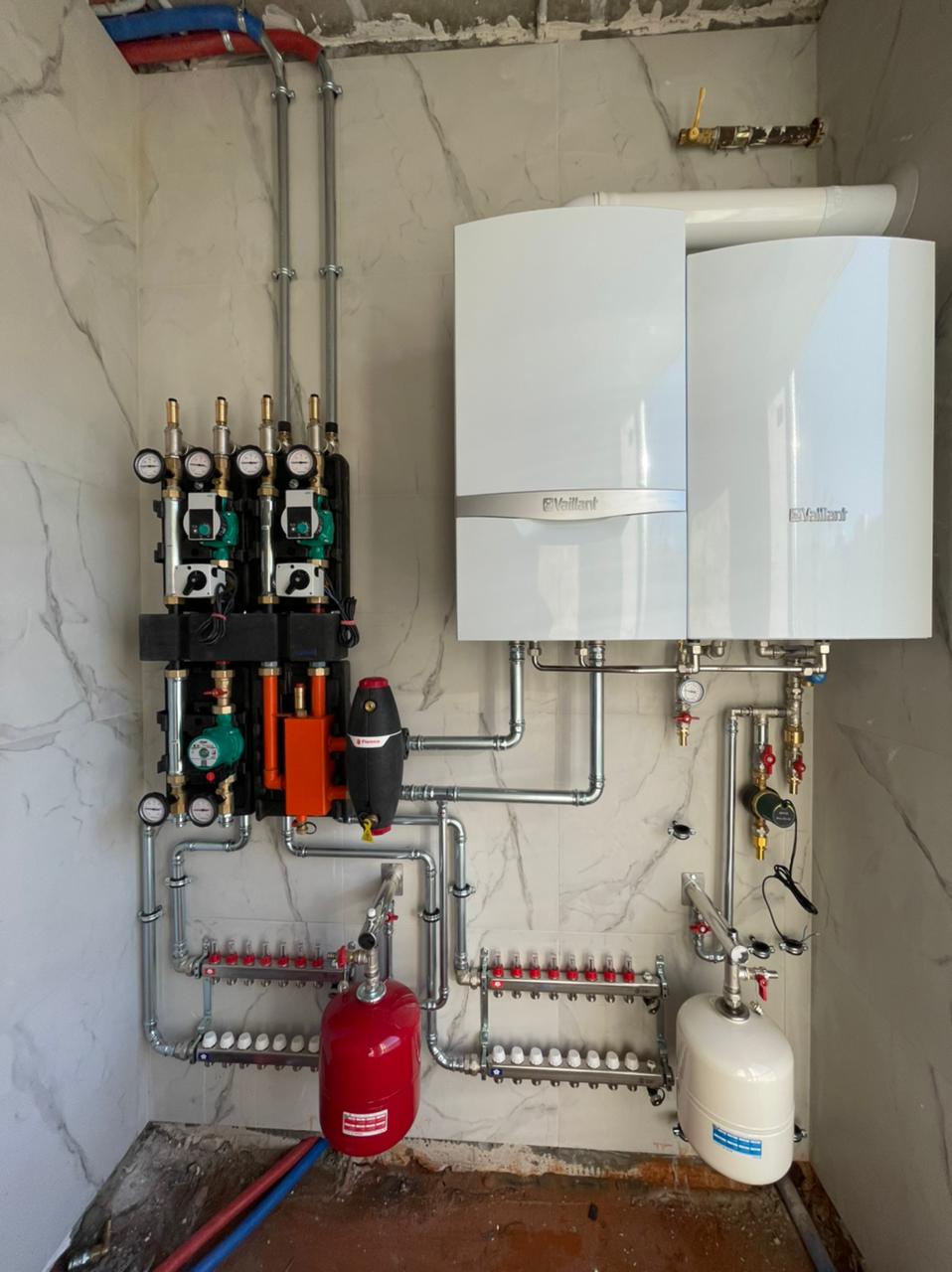

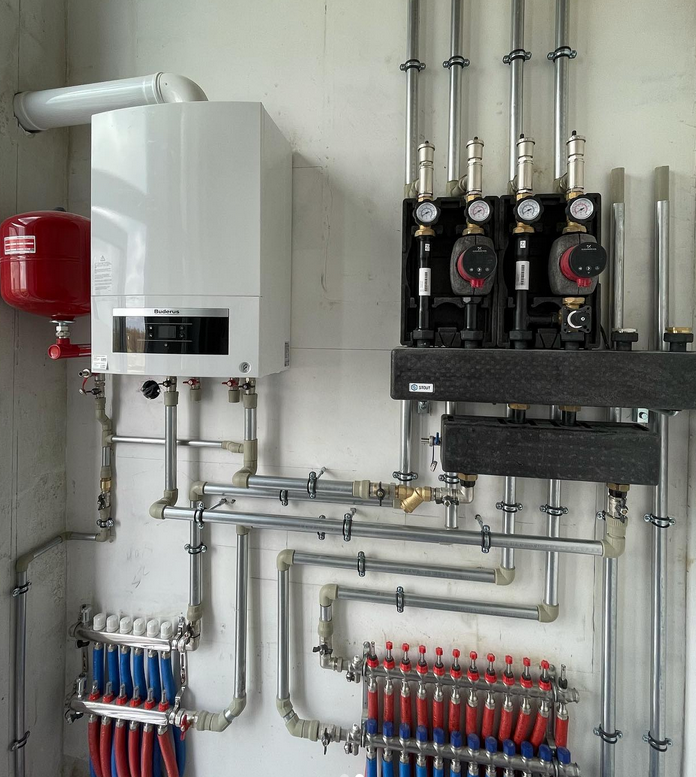

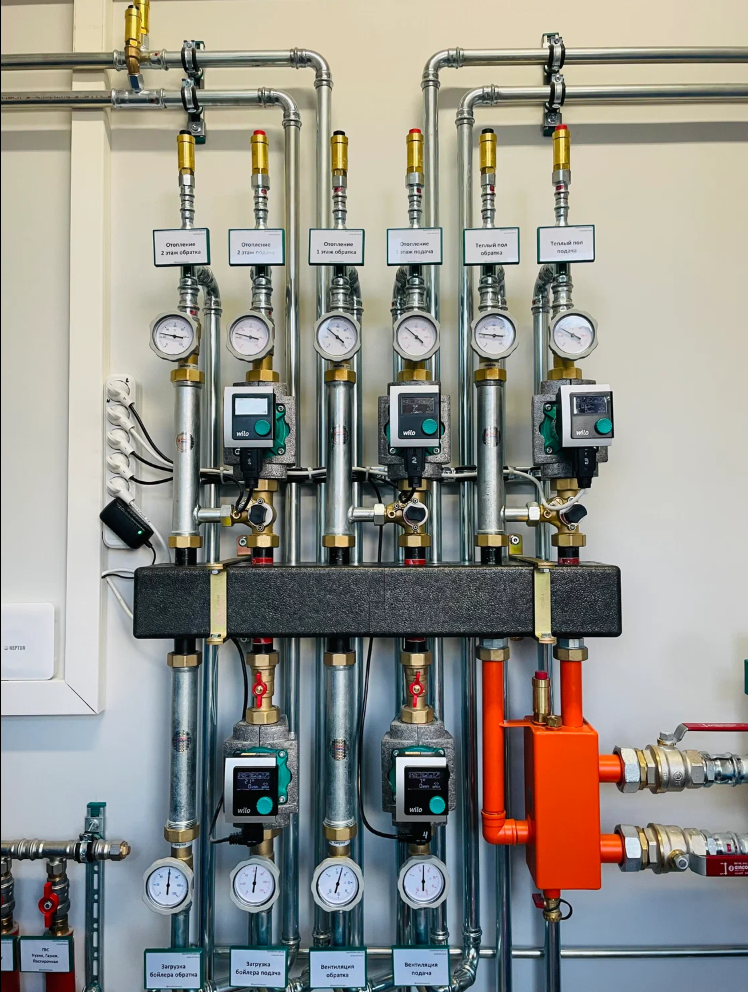

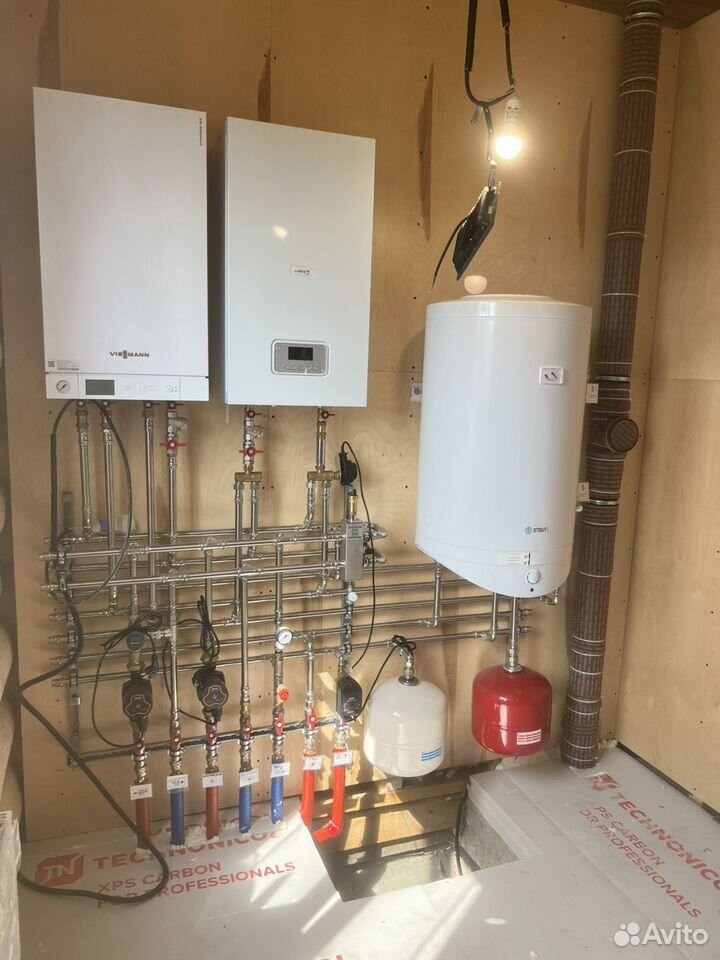

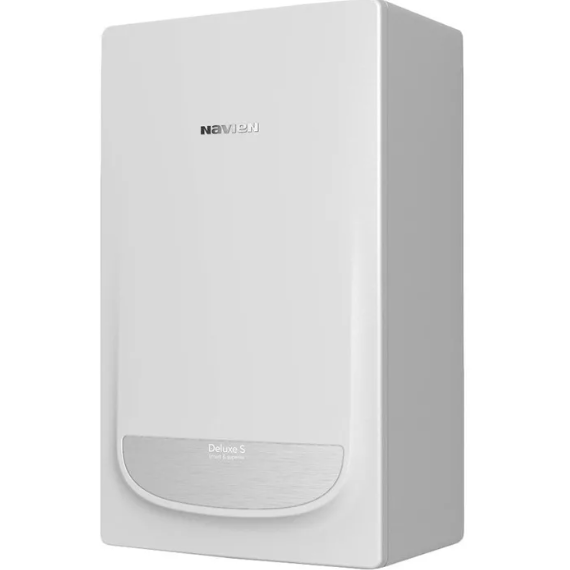

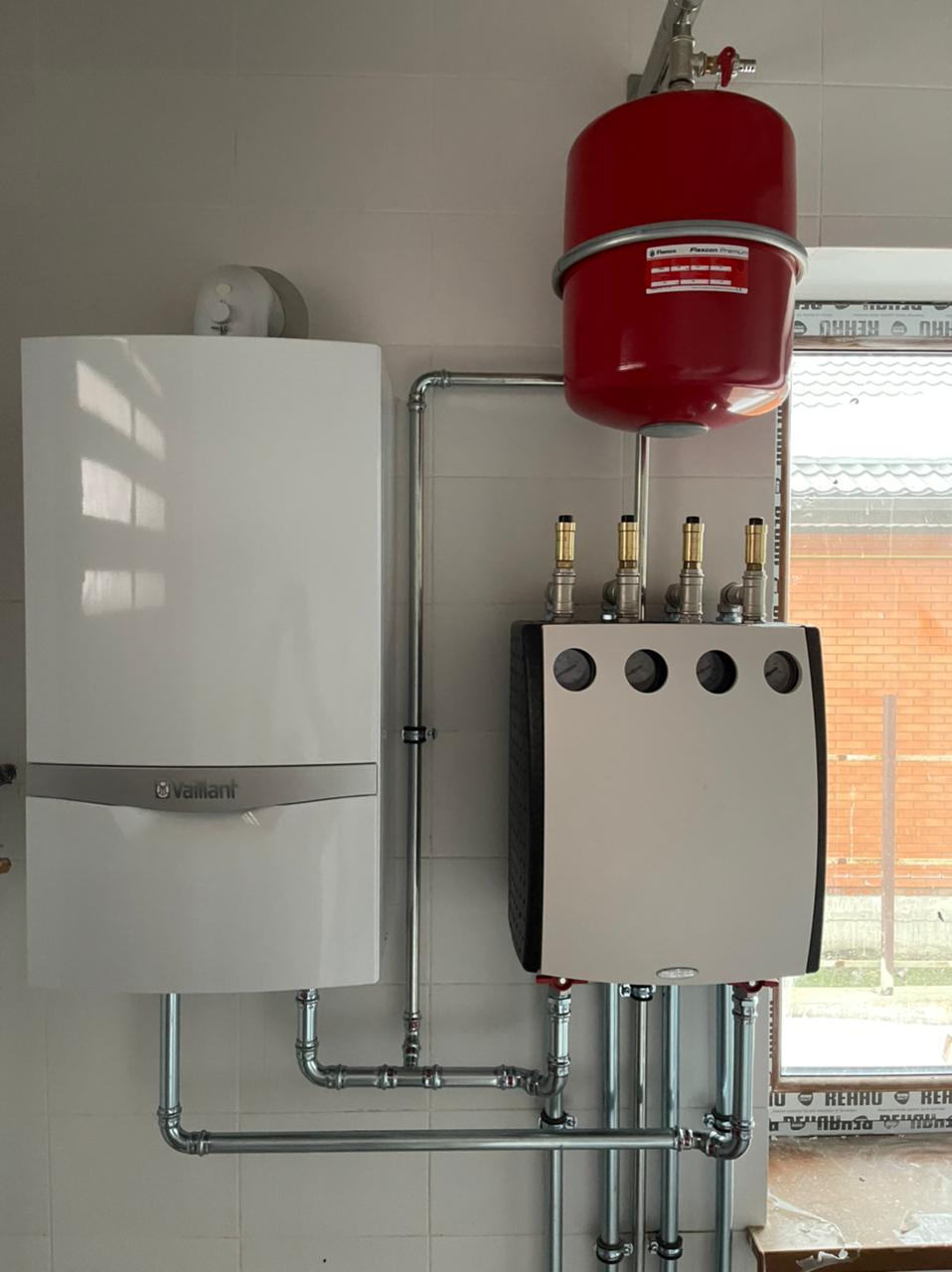

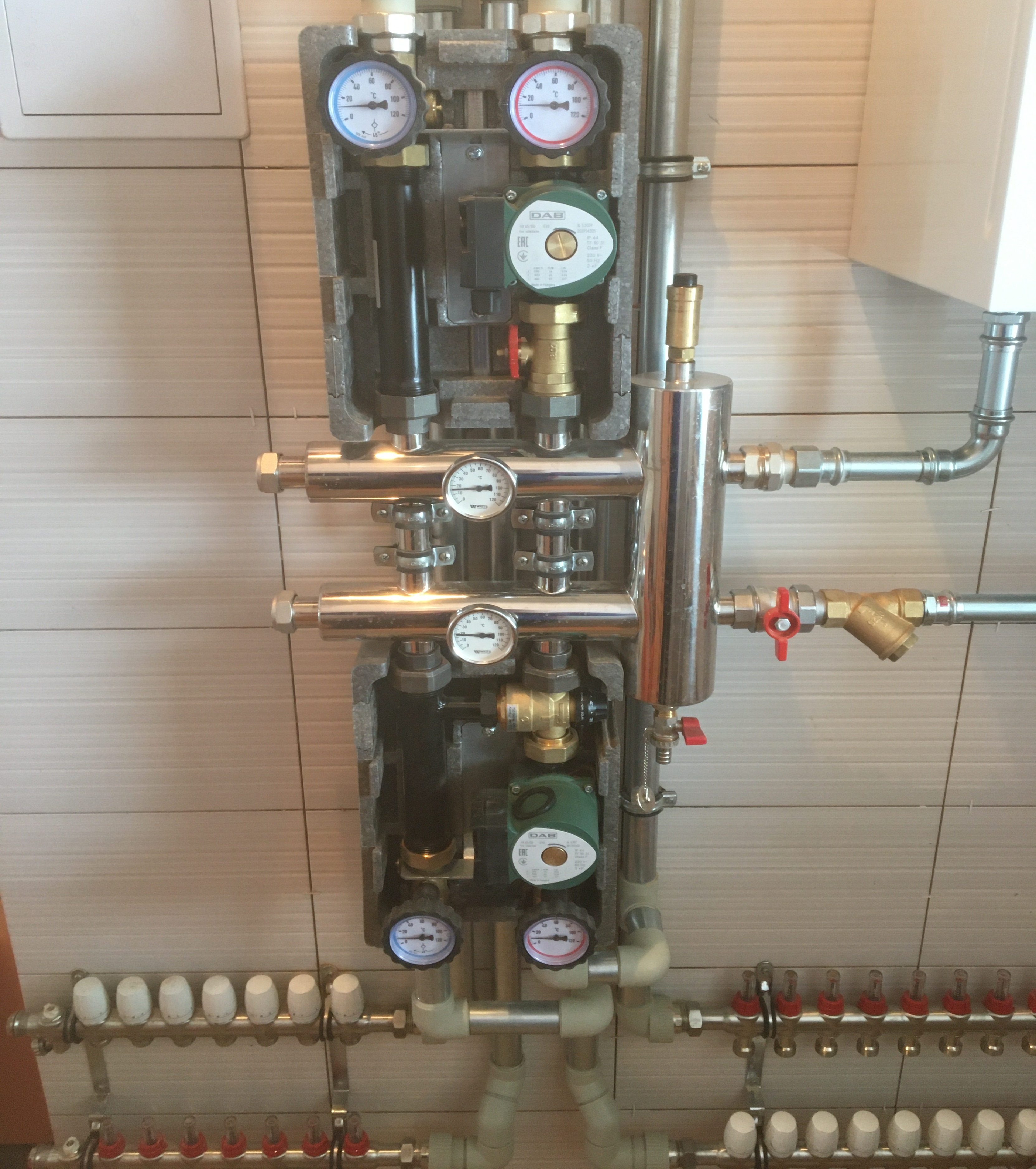

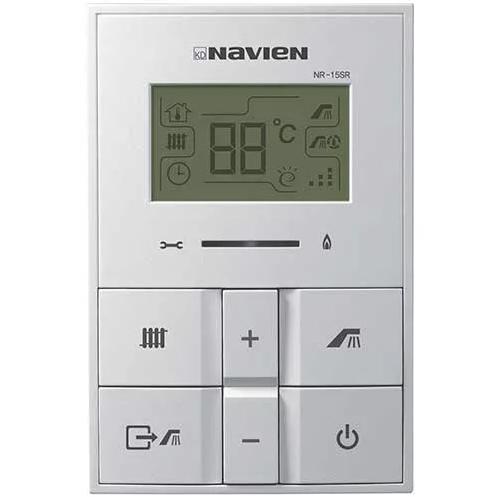

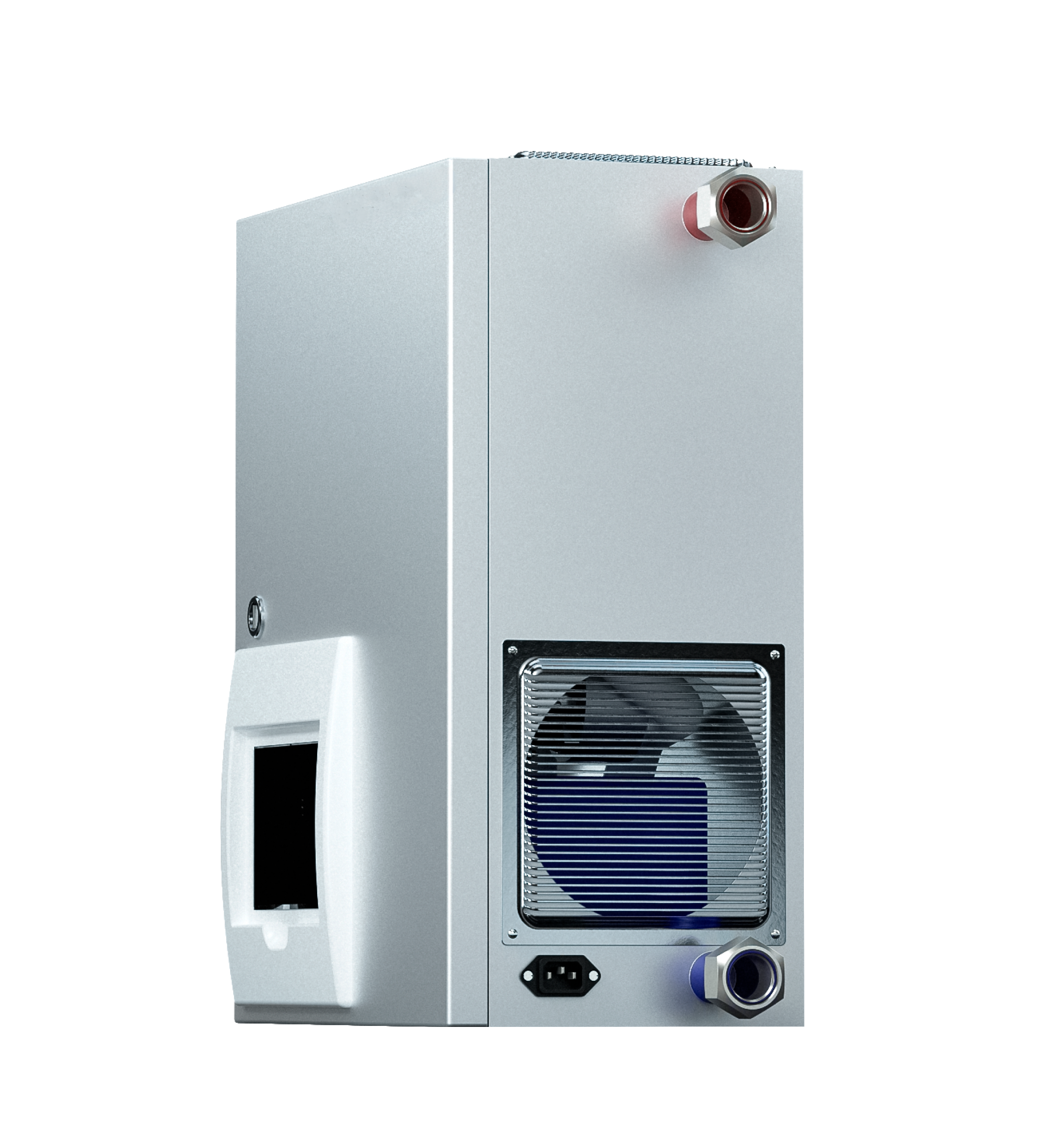

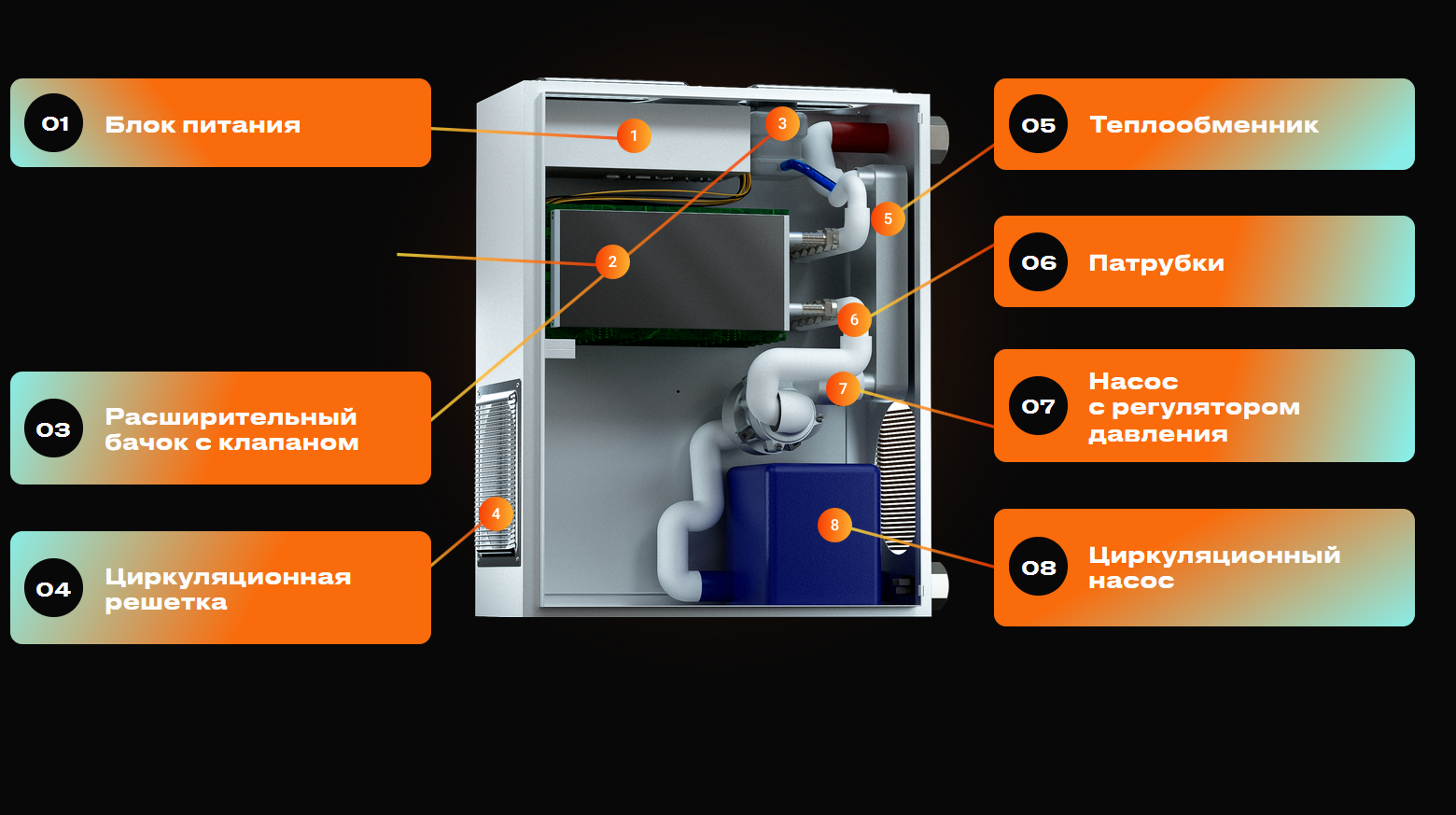

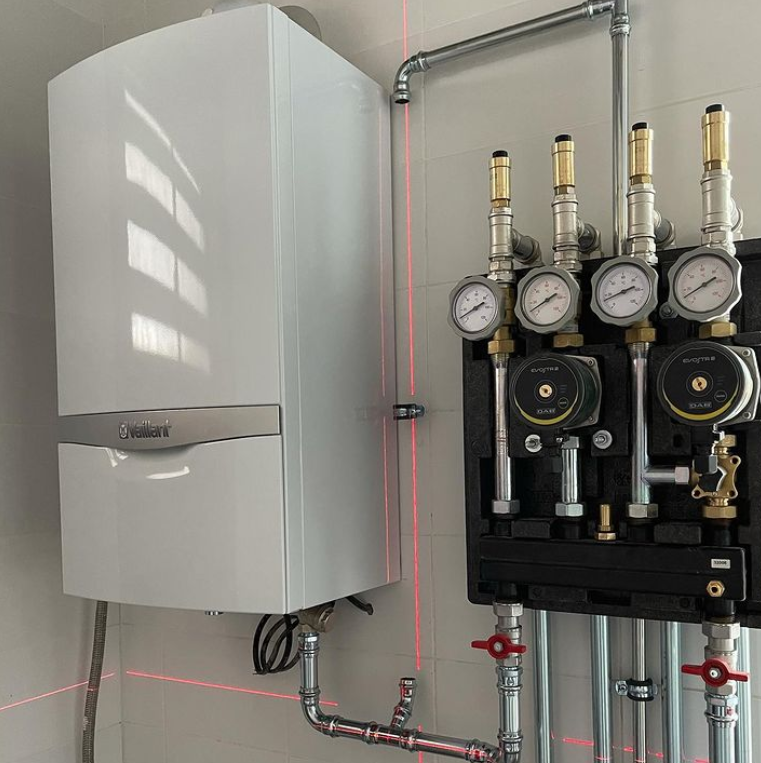

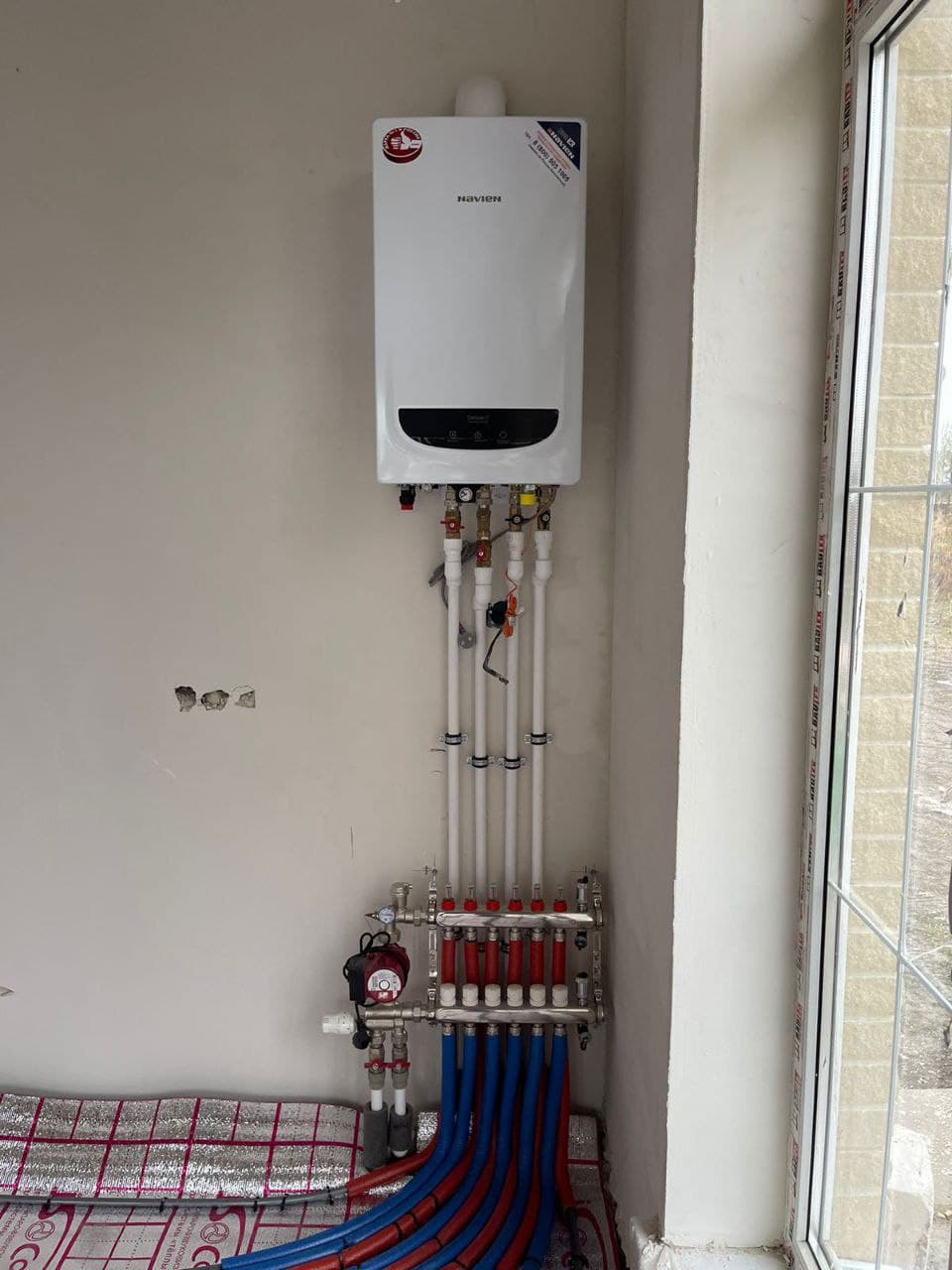

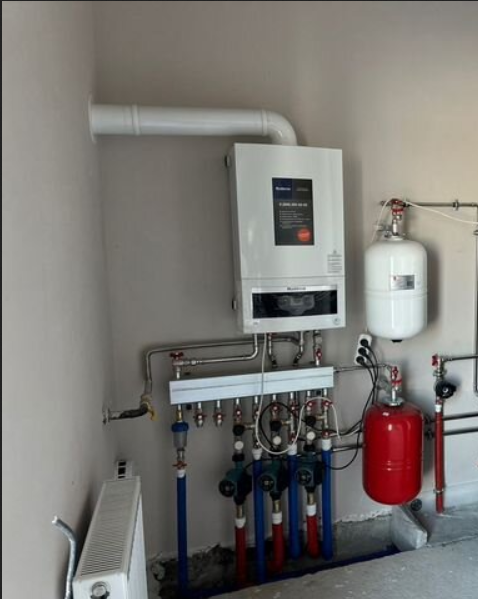

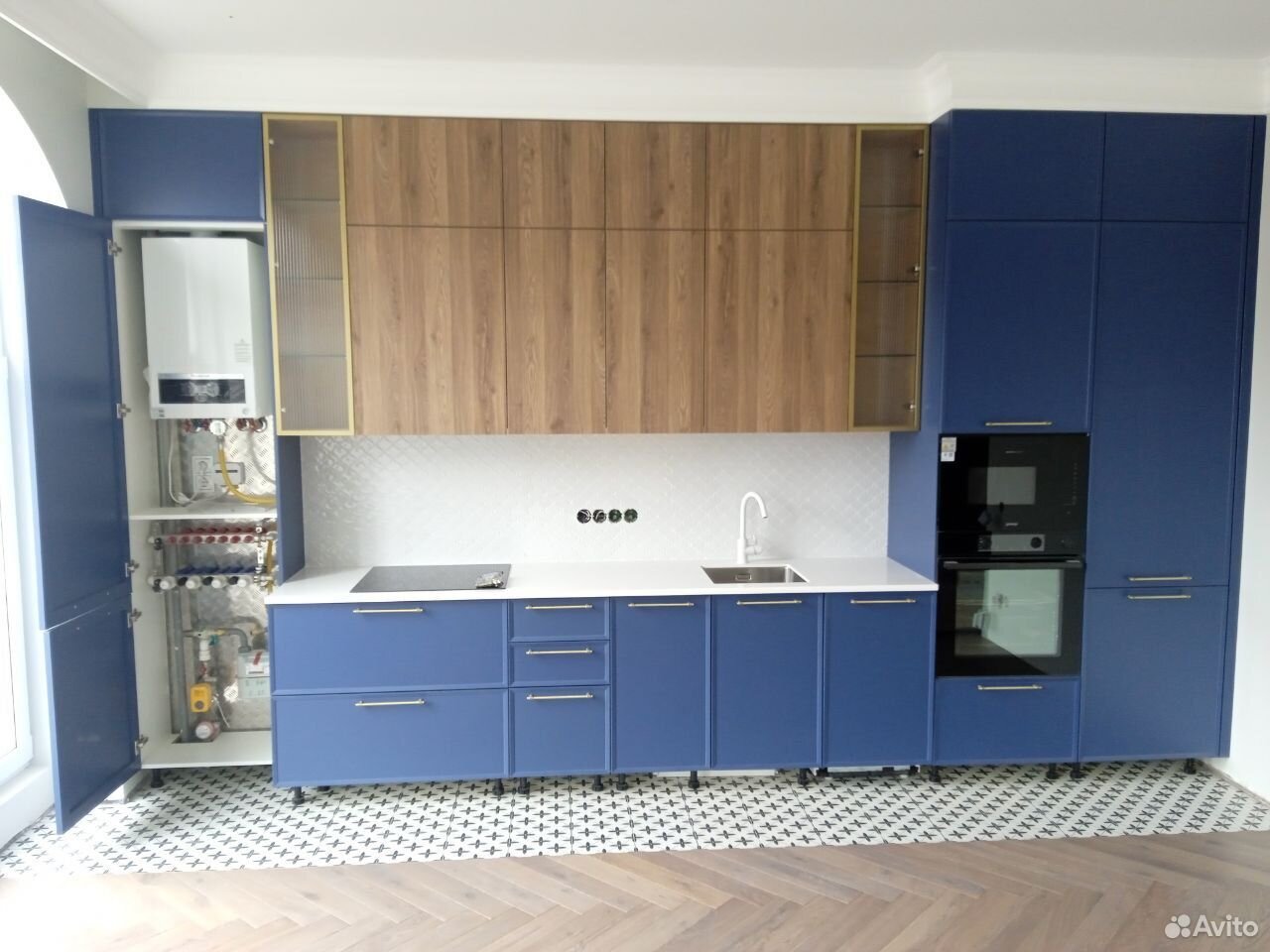

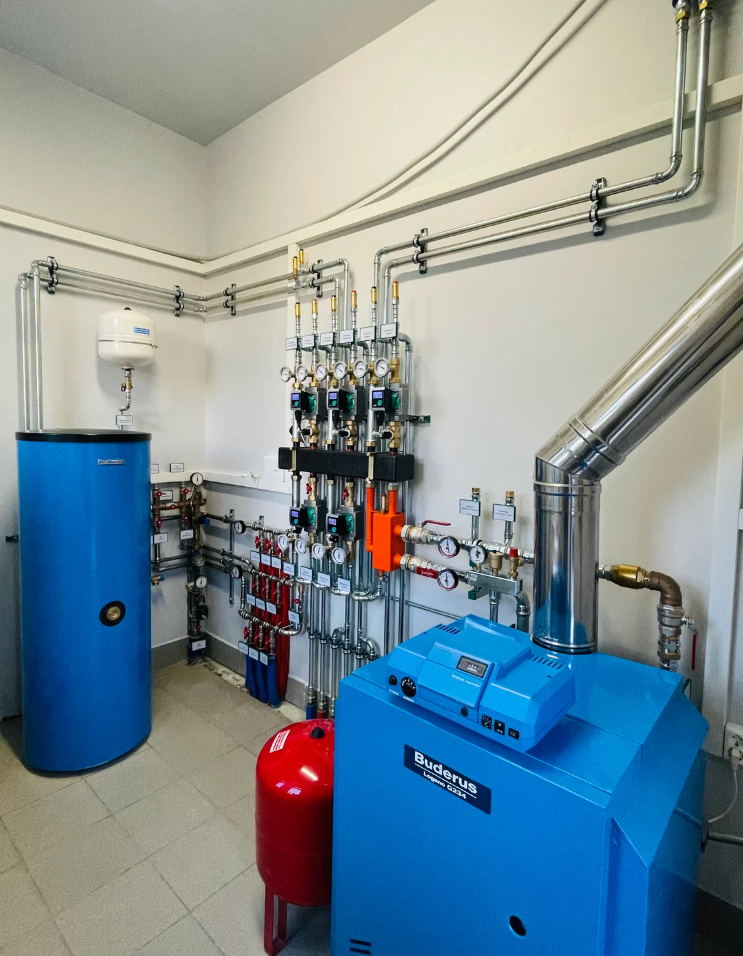

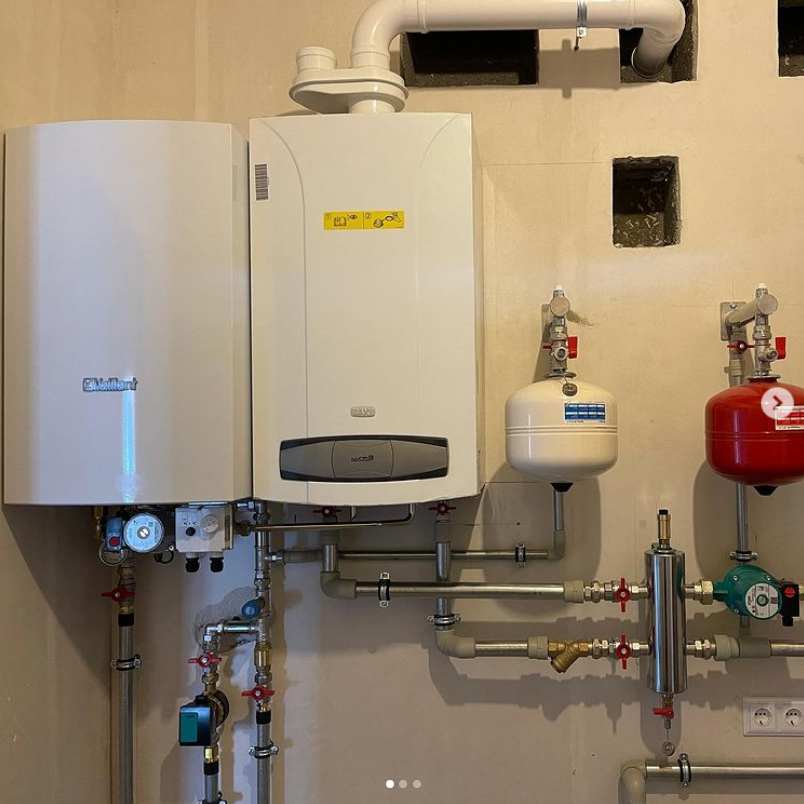

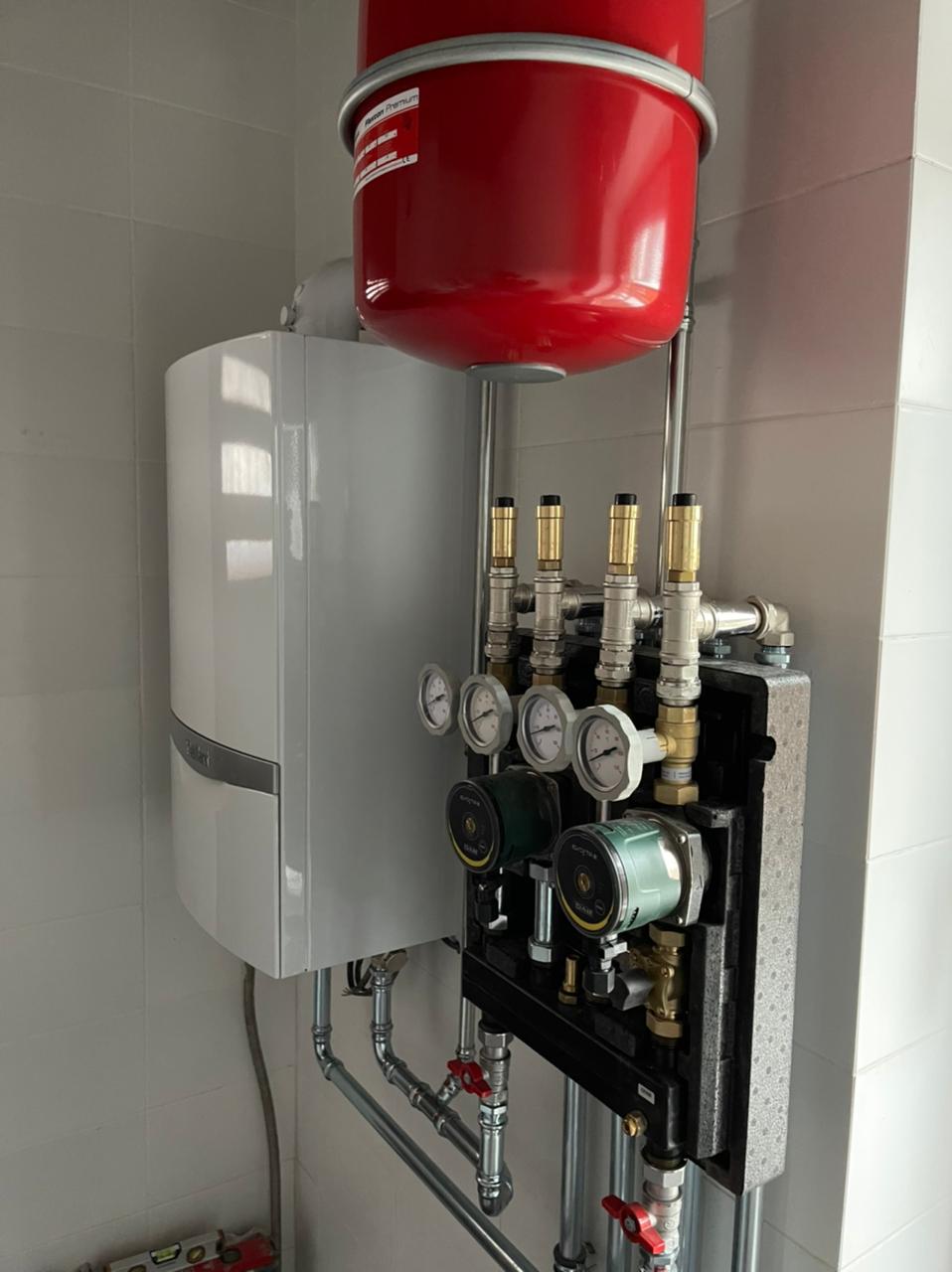

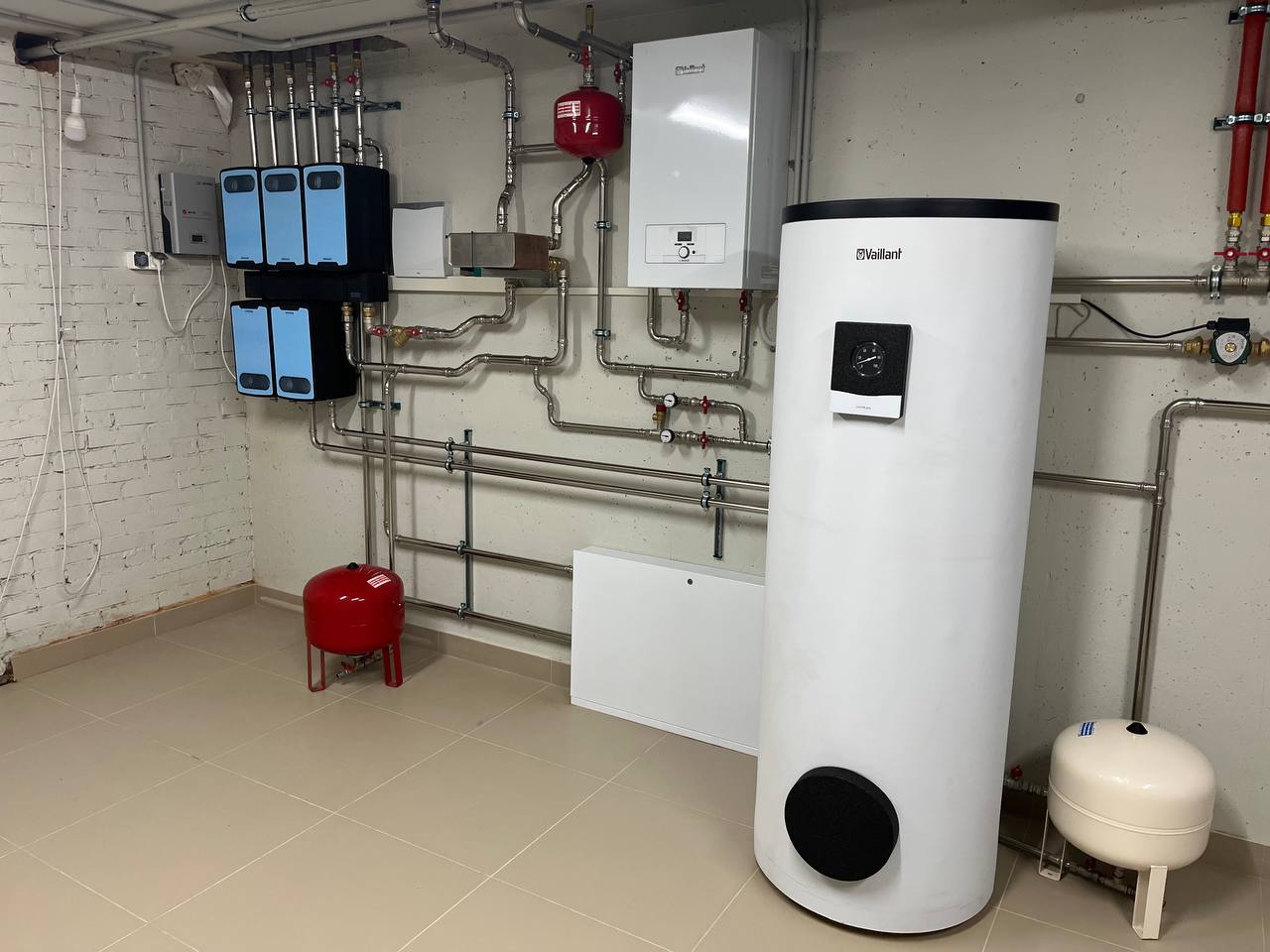

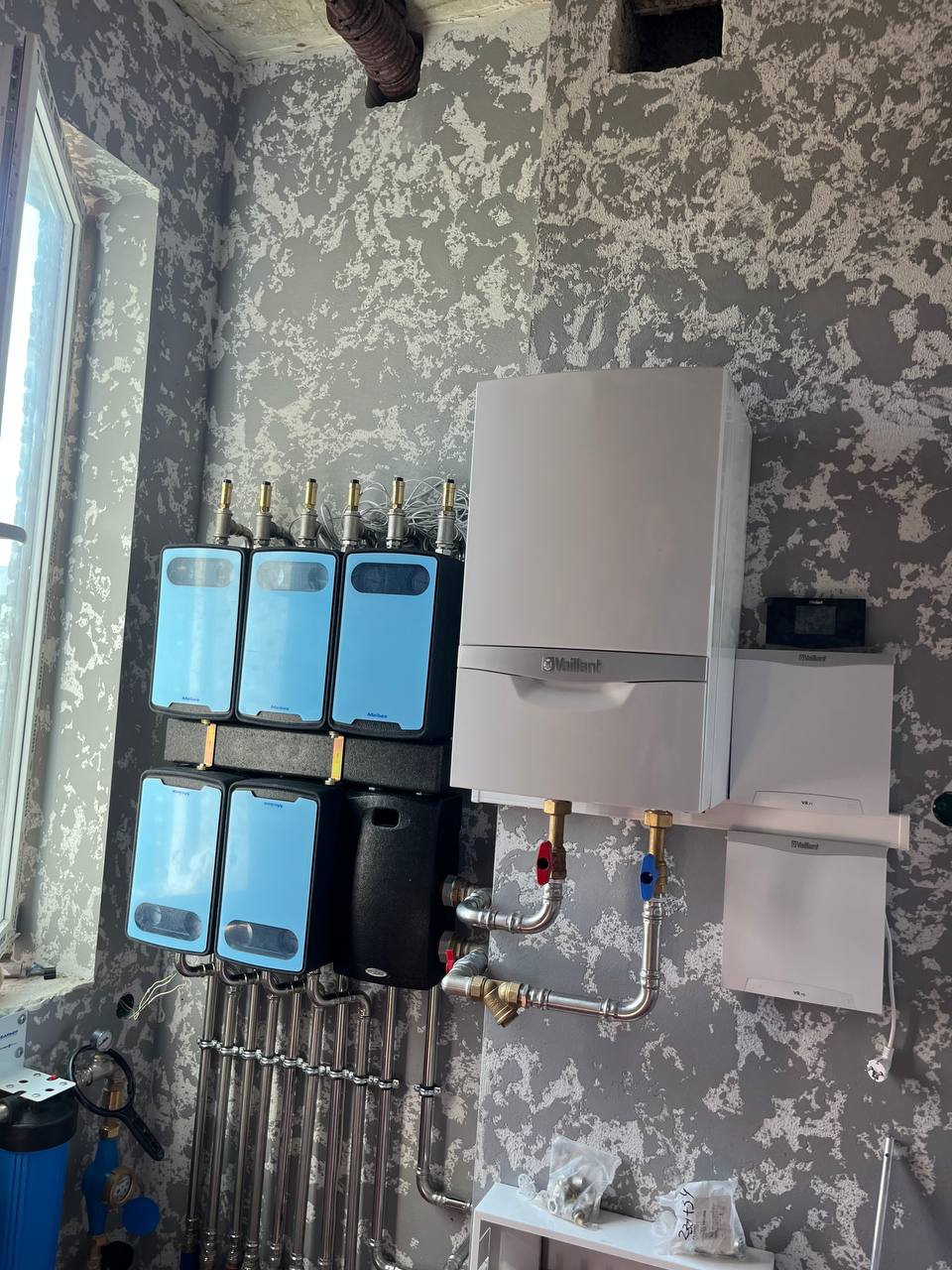

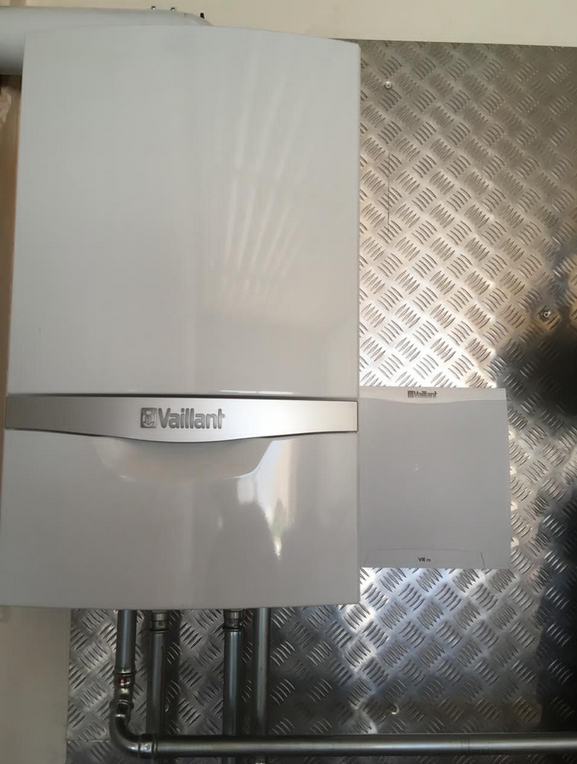

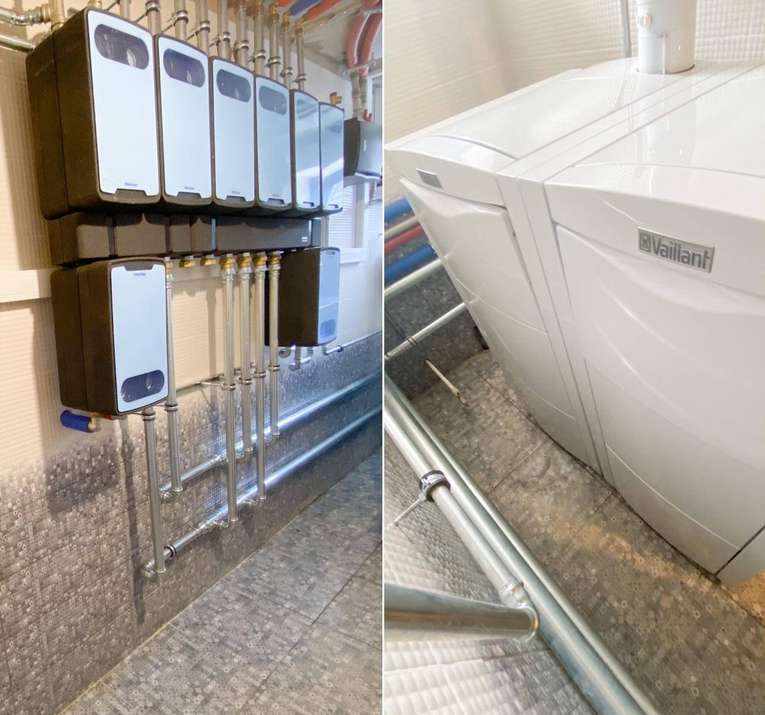

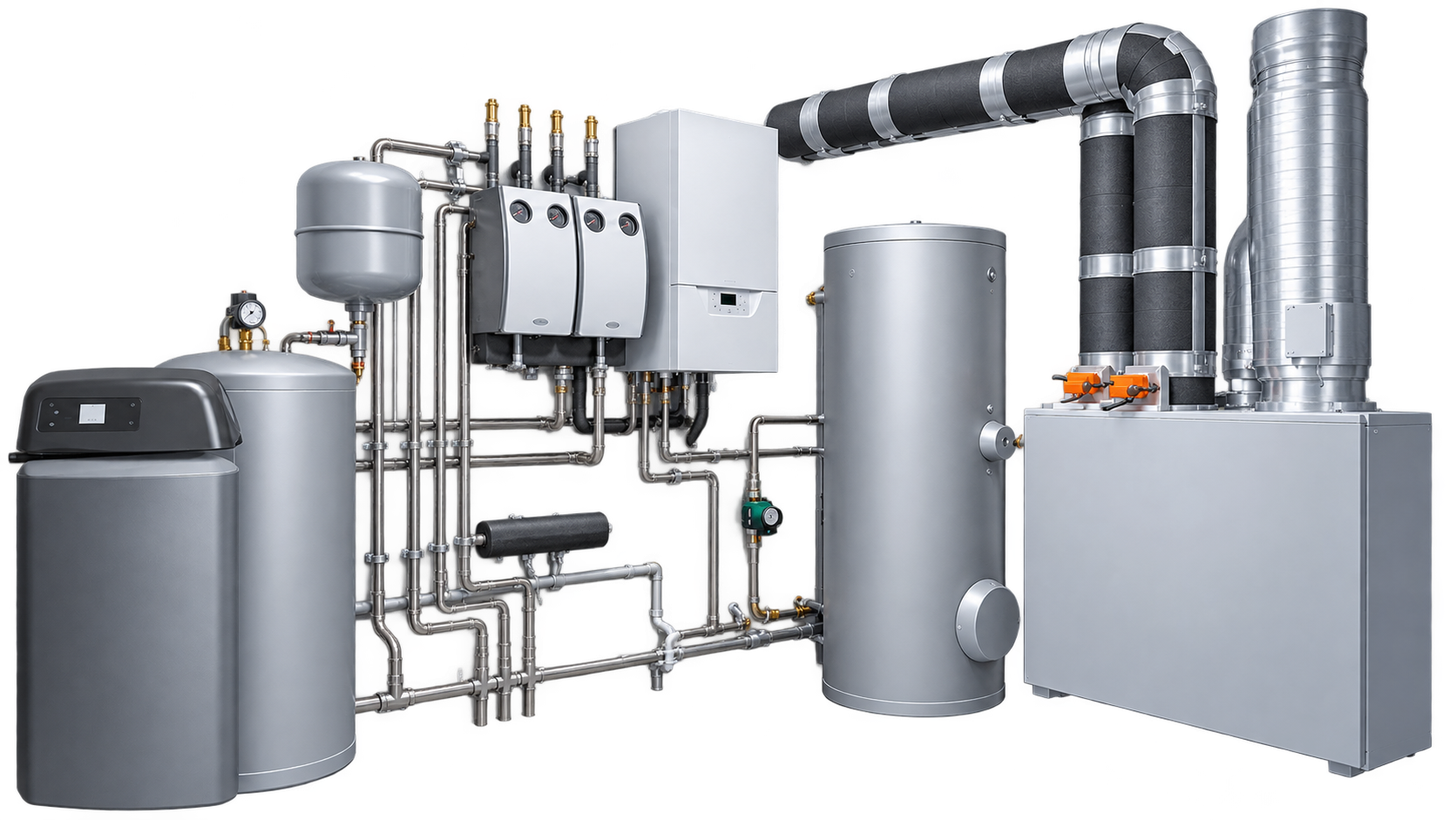

Котлы отопления
С лицевой стороны котла необходимо оставить минимум метр, а по бокам и сзади — 0,7 м. Если в процессе эксплуатации вам нужно будет обслуживать котел с тыльной стороны или сбоку, смело оставляйте 1,5 м. Котел должен располагаться не ближе 0,7 м по отношению к другому оборудованию. Между двумя котлами следует оставить расстояние не меньше метра или не меньше двух метров, если они расположены напротив. К монтажу настенного котла отопления требования более щадящие, достаточно просто оставить необходимый проход спереди для удобства эксплуатации.
Итак, котел установлен, самое время подумать о дымоходе, который будет выводить наружу продукты горения. Ошибки в организации дымохода чреваты серьезными последствиями: возникновением пожара и отравлением угарным газом. Дымоход может быть выполнен из кирпича, металла или керамики.
🔵Кирпичные дымоходы используются совместно с твердотопливными котлами. К плюсам кирпичных конструкций относится их низкая теплоотдача, но качественный монтаж такого дымохода может осуществлять только опытный печной мастер. К тому же кирпичный дымоход дополнительно нагружает фундамент.
🔵 Его металлический «собрат» имеет большую стойкость к химическому и механическому воздействию, поэтому не противопоказан современным газовым и жидкостным котлам. Так как такие дымоходы собираются из модулей, их монтаж можно произвести самостоятельно, следуя инструкции к оборудованию. Но, в отличие от кирпичных, для металлических дымоходов характерны большие потери тепла.
🔵 Золотой серединой являются дымоходы из керамики . Они сочетают в себе модульную конструкцию и низкую теплоотдачу. Такой дымоход обойдется вам дороже, чем металлический, но дешевле кирпичного. Единственным ограничением керамического дымохода является его строгая вертикальная конфигурация.
Кроме того, дымоходы отличаются по способу размещения. Внешний дымоход выводят по наружной стороне стены, ближайшей к котлу. К такому способу организации дымохода обычно прибегают, если в доме устанавливают теплоисточник, который не был предусмотрен при проектировании. Несмотря на то, что внешние дымоходы не пользуются популярностью в России, процесс их прокладки довольно простой и экономит место внутри дома. Внутренний дымоход придется вести через межэтажные перекрытия и крышу, зато такой способ снижает теплопотери и расход горючего во время эксплуатации.
Какой бы дымоход ни был выбран, нужно придерживаться ряда правил при его устройстве:
🔵дымоход должен оканчиваться козырьком, чтобы избежать попадания влаги и посторонних предметов;
🔵предпочтительна круглая форма дымохода: так в нем меньше скапливаются продукты горения;
🔵дымоход должен оканчиваться на 0,5–1,5 м выше конька и на 0,5 м — выше плоской поверхности крыши;
🔵количество поворотов (если позволяет конструкция) дымохода не должно превышать трех;
🔵внешний дымоход выводится наверх на расстоянии не менее 0,5 м от крыши.

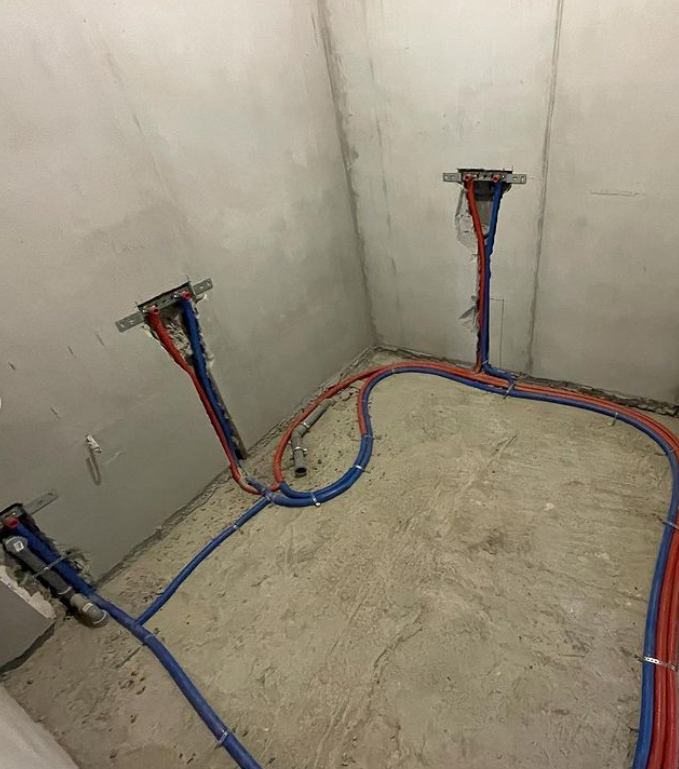

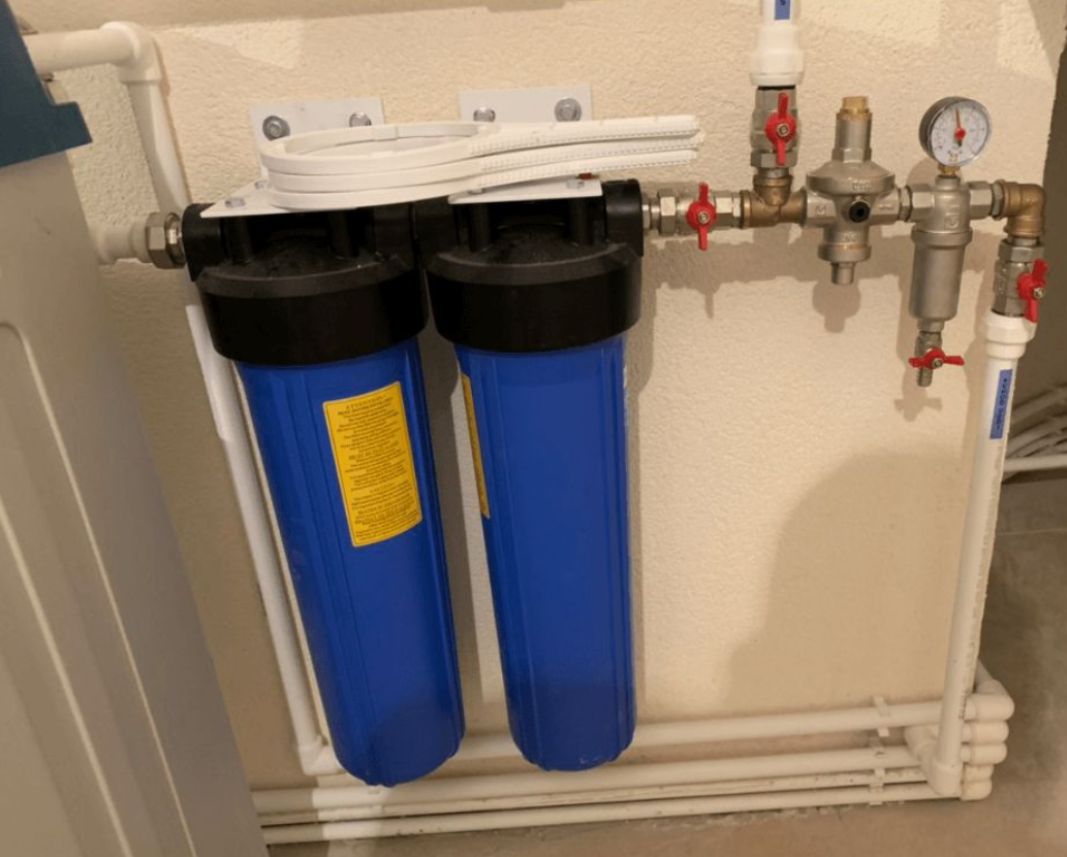

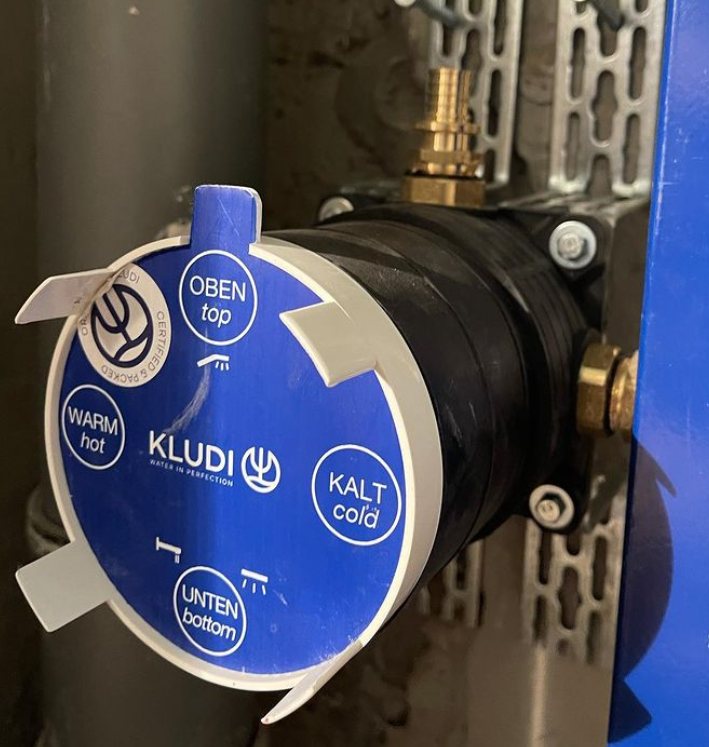

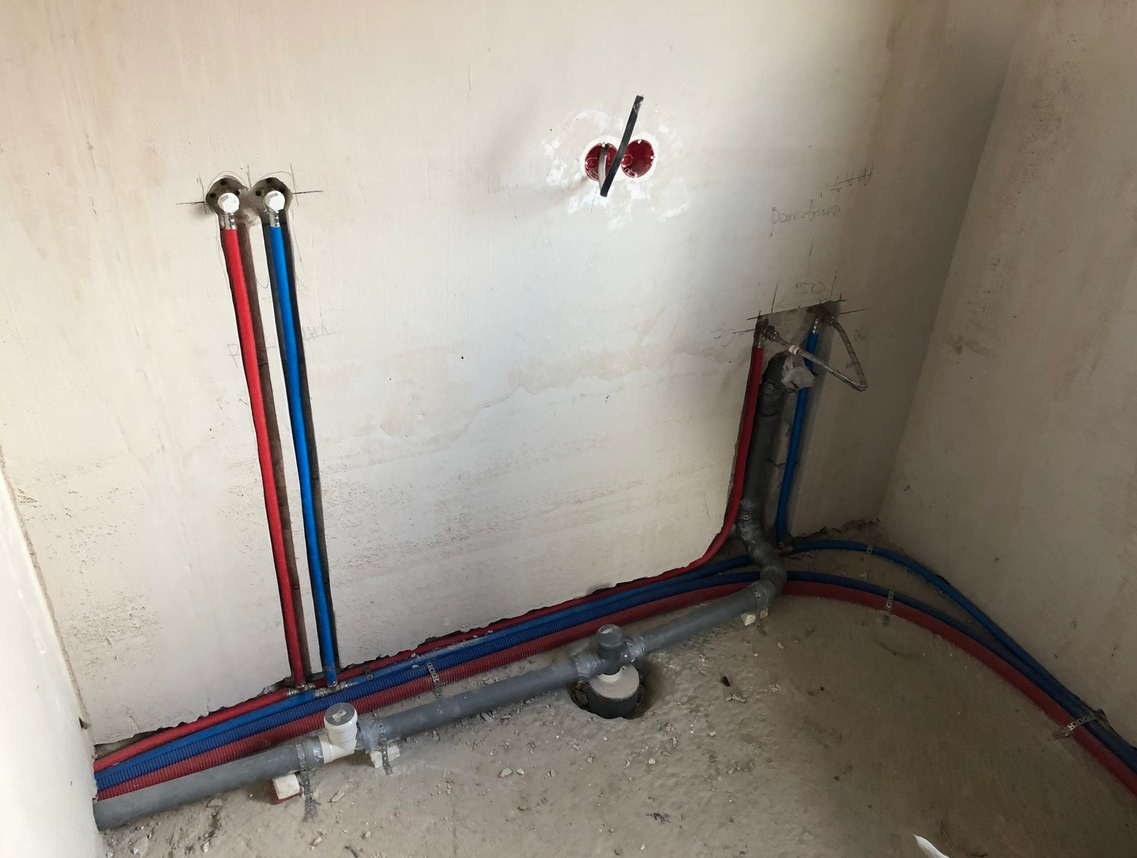

Монтаж труб системы отопления частного дома зависит от того, какая схема выбрана на этапе проектирования: однотрубная или двухтрубная. В первом случае радиаторы соединяются последовательно, по одной трубе, образуя замкнутый круг. В двухтрубной системе теплоноситель приходит к радиаторам по одной трубе, а его возврат происходит по другой. С первого взгляда первый вариант кажется менее затратным, поскольку можно сэкономить на материалах. Но на деле он менее надежный, и всегда есть риск, что последняя батарея в цепочке будет холодной. Впрочем, в небольшом доме организация однотрубной системы вполне оправдана.
Что касается материала, то сегодня на строительном рынке Краснодара представлено несколько видов металлических и полимерных труб. Монтаж труб отопления из меди и нержавеющей стали обойдется вам довольно дорого, зато эти материалы самые надежные и долговечные.
Оптимальный вариант — полиэтиленовые и металлопластиковые трубы. Они дороже, чем, например, полипропиленовые, но менее прихотливые при монтаже, имеют более привлекательный внешний вид и хороший уровень надежности.

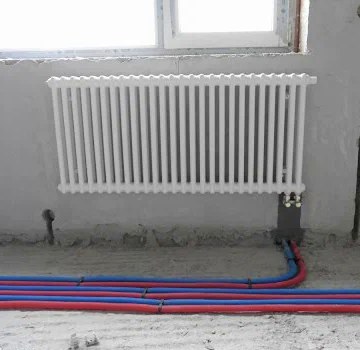

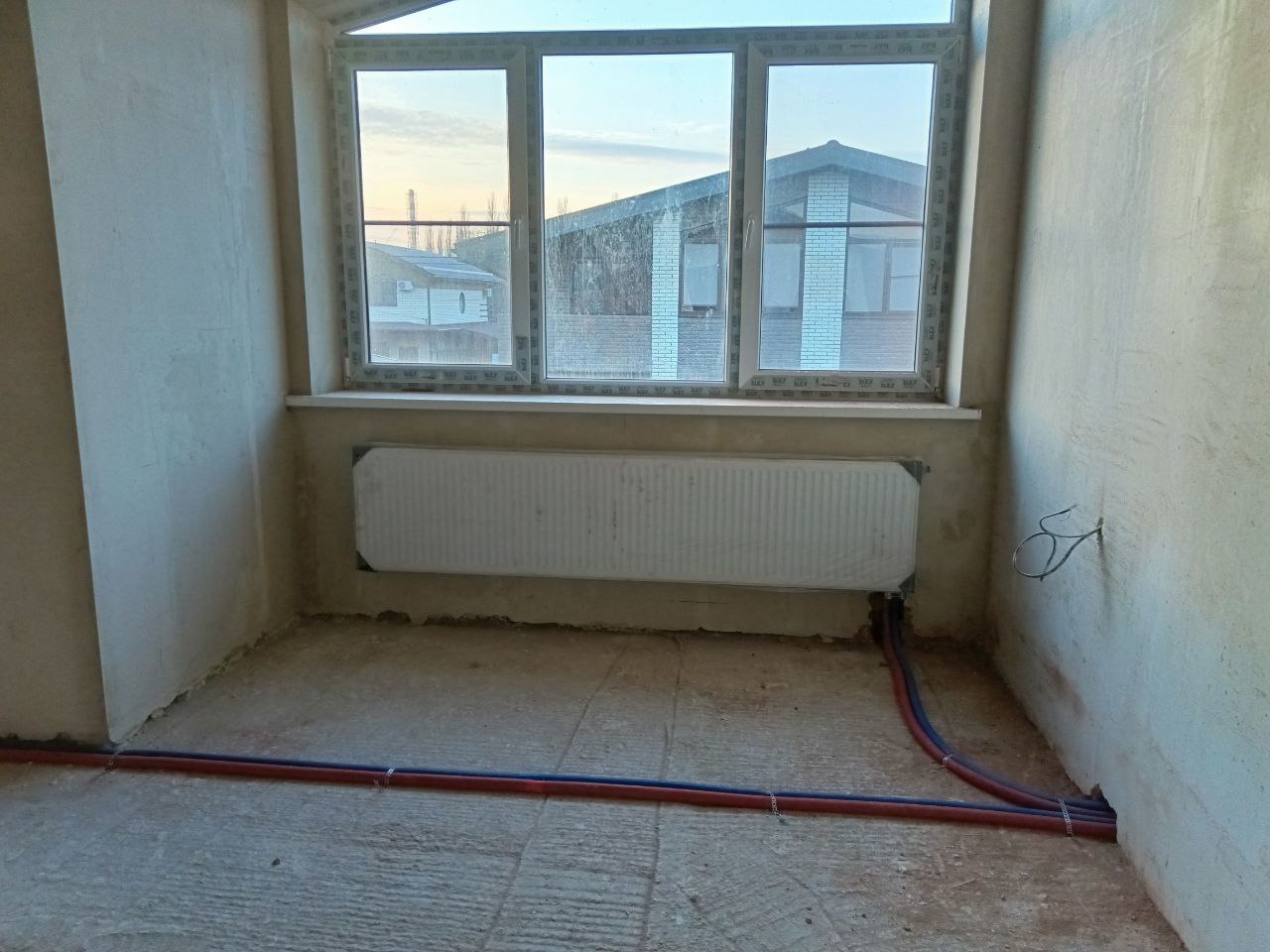

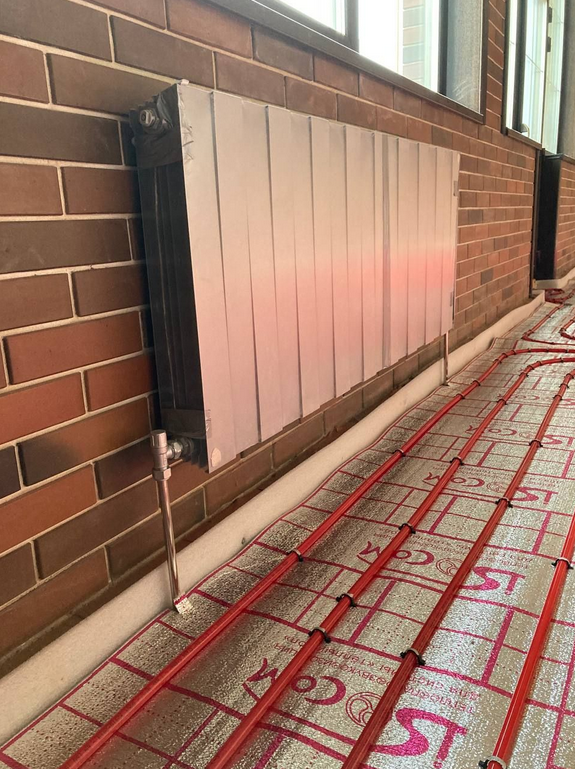

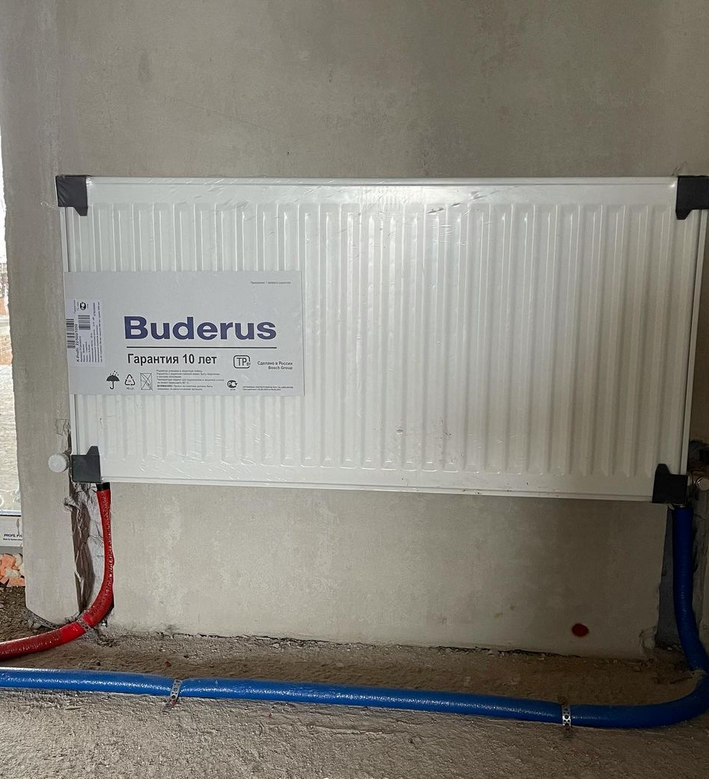

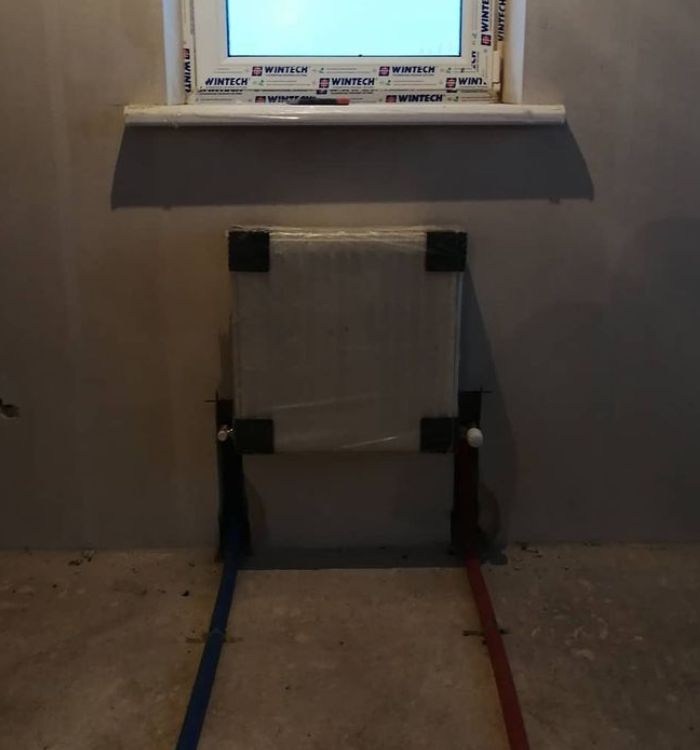

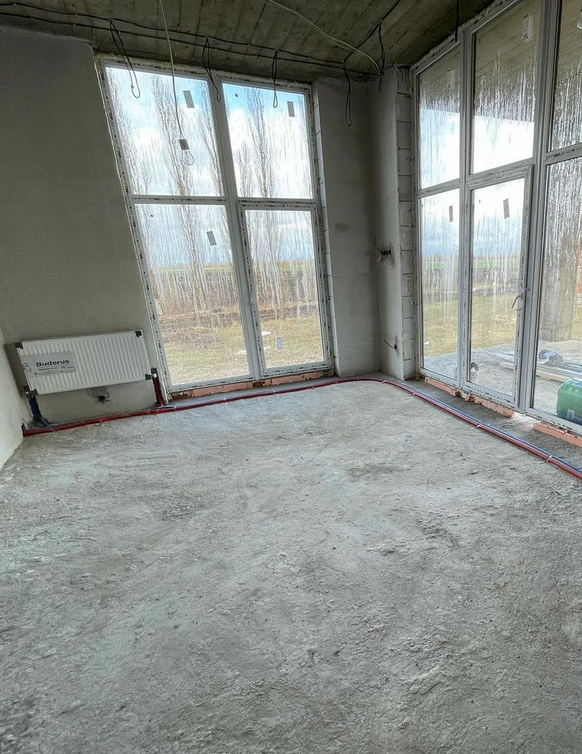

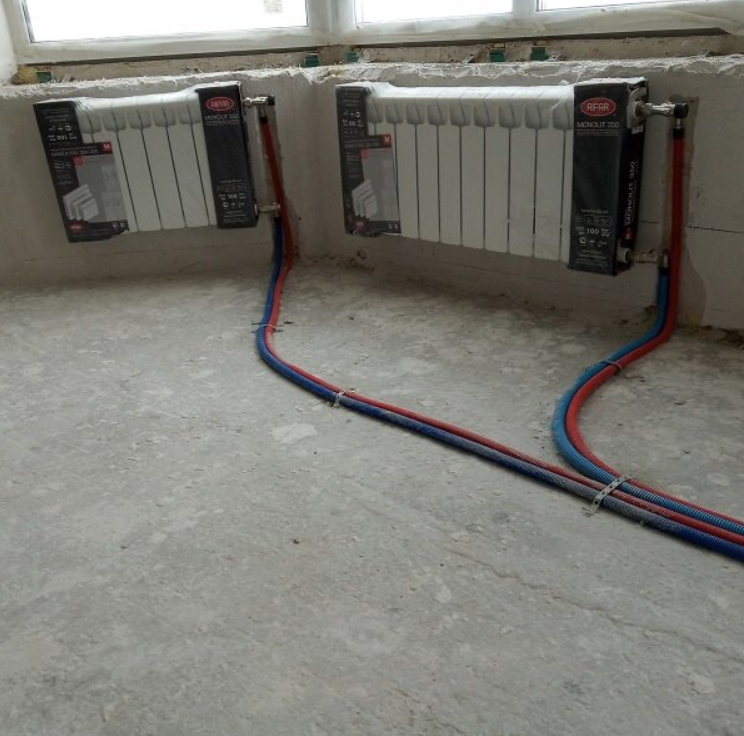

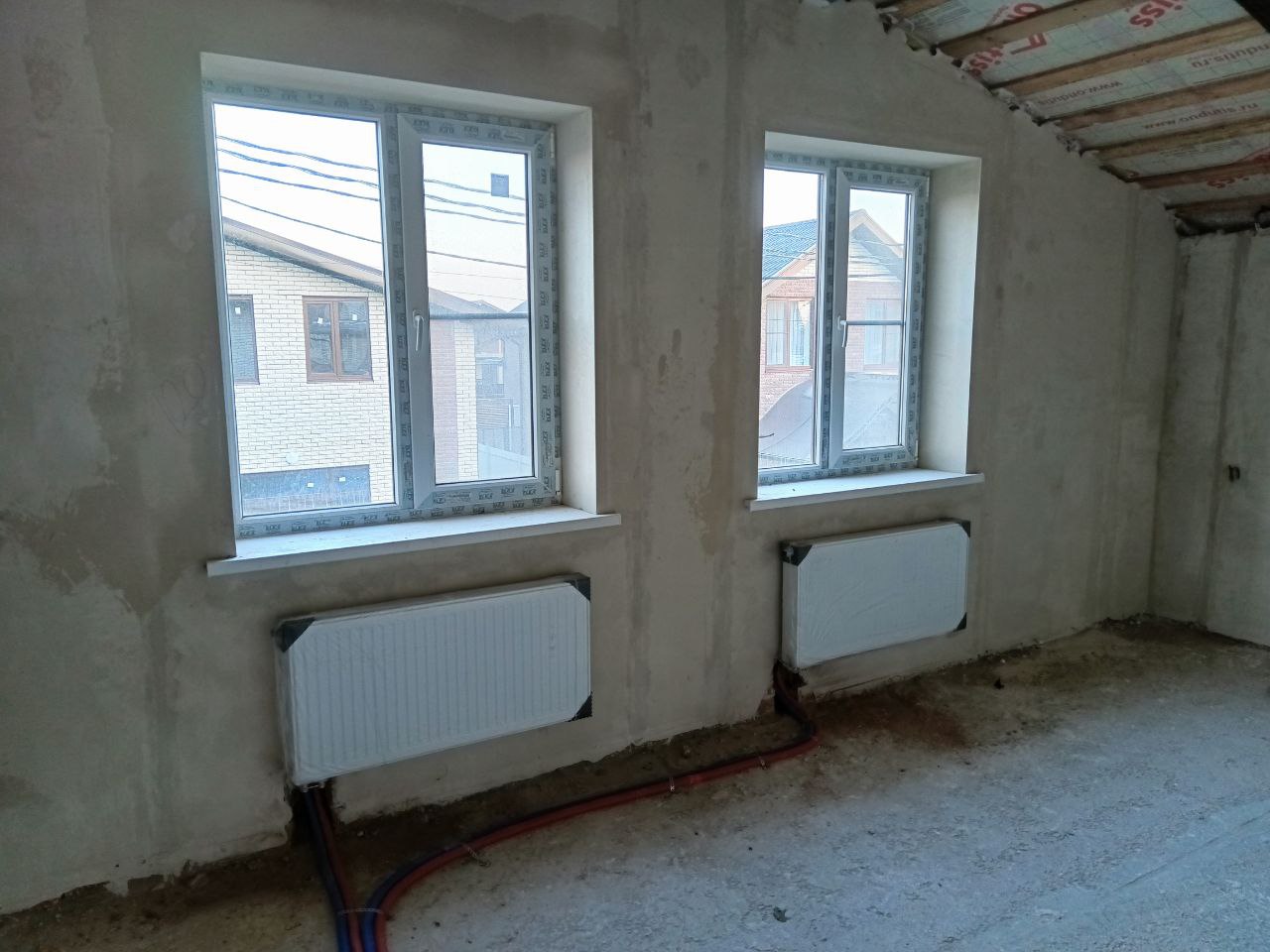

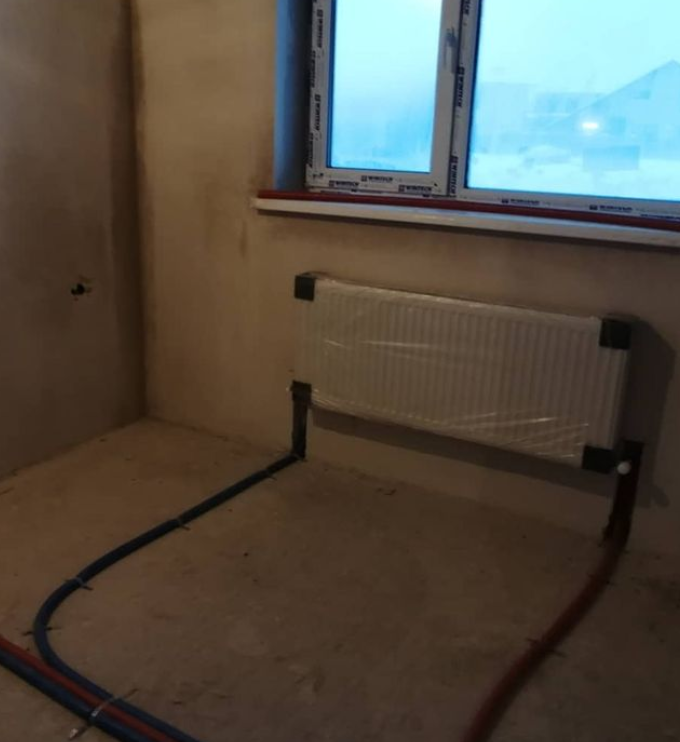

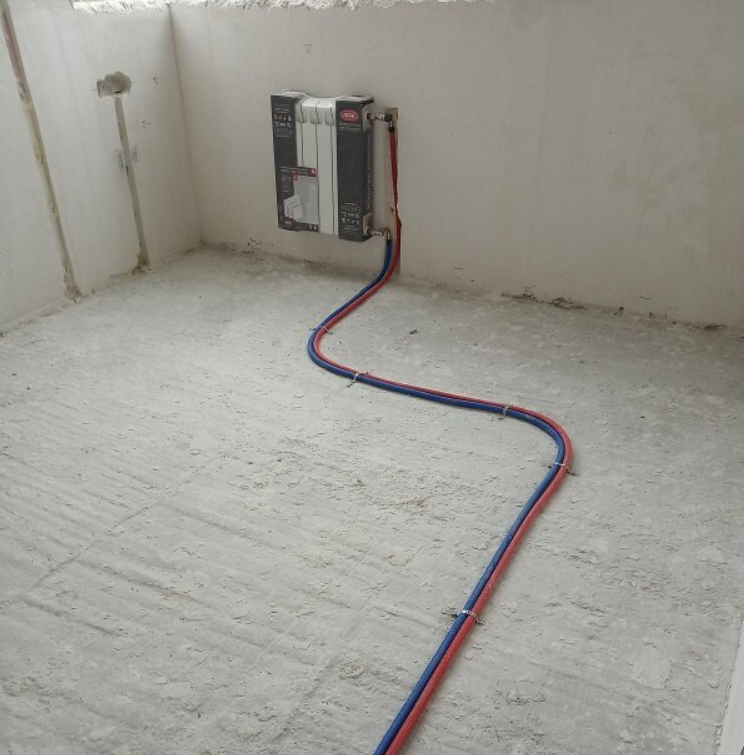

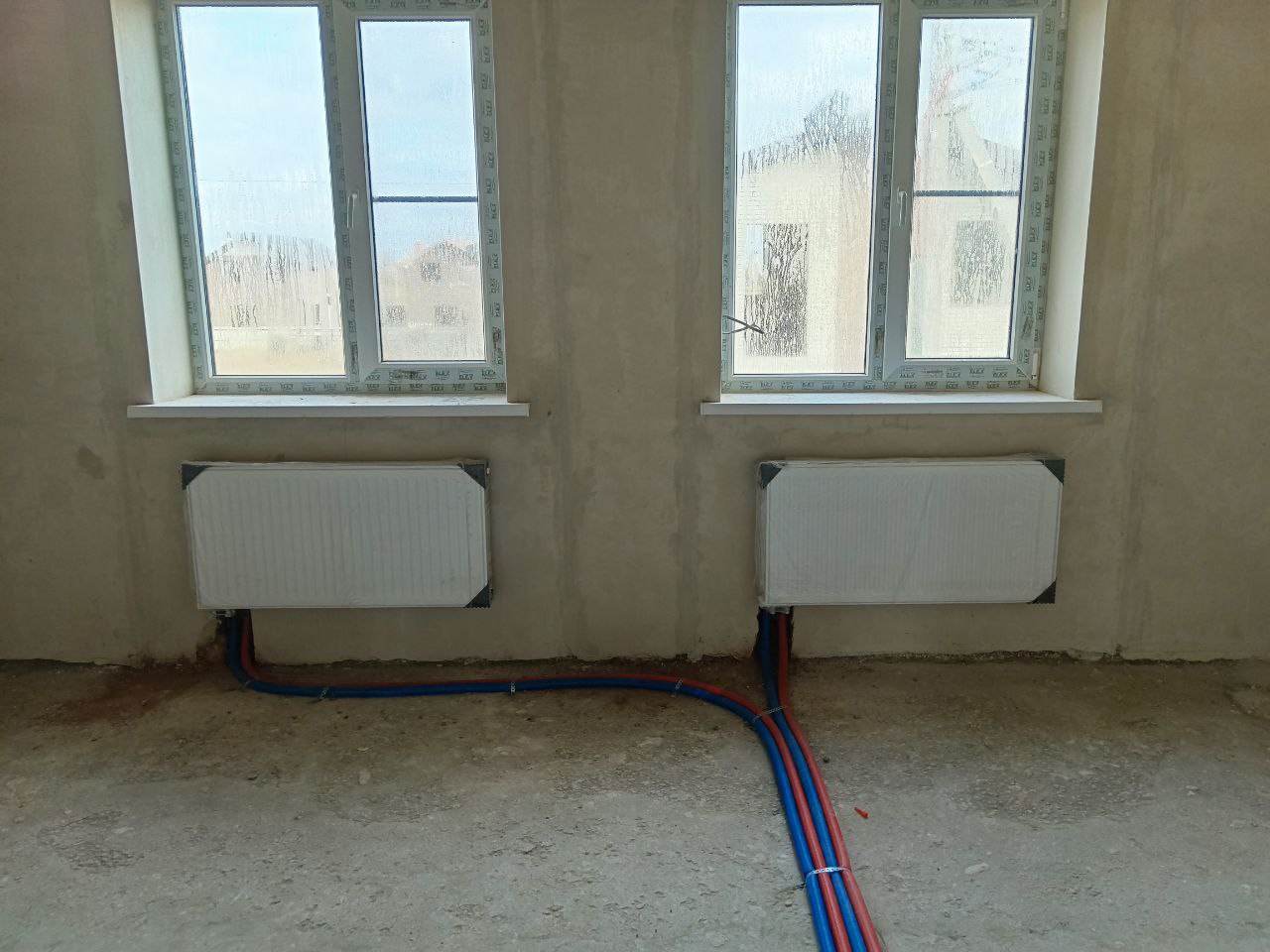

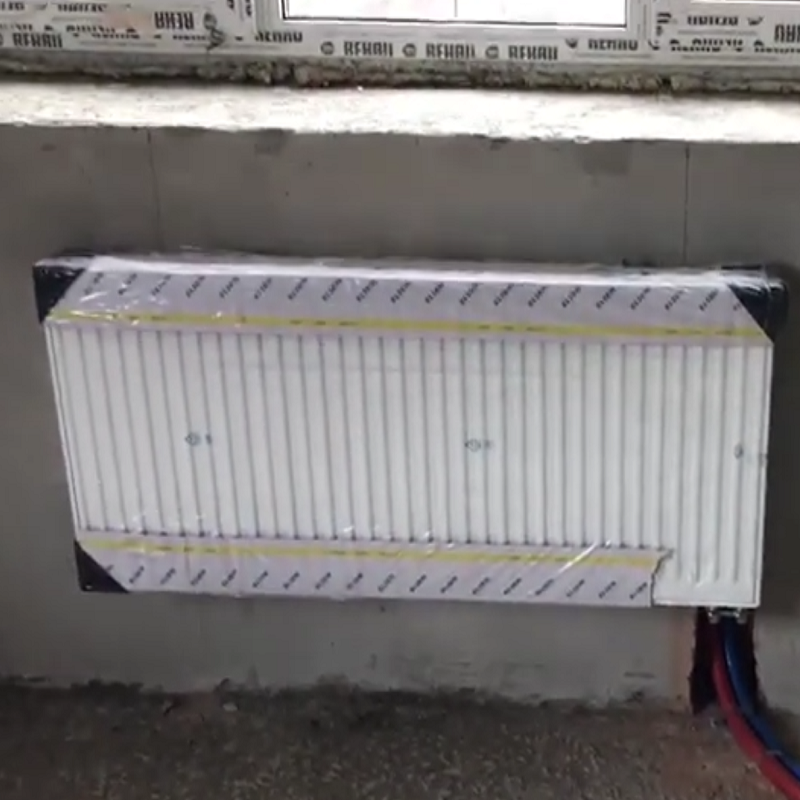

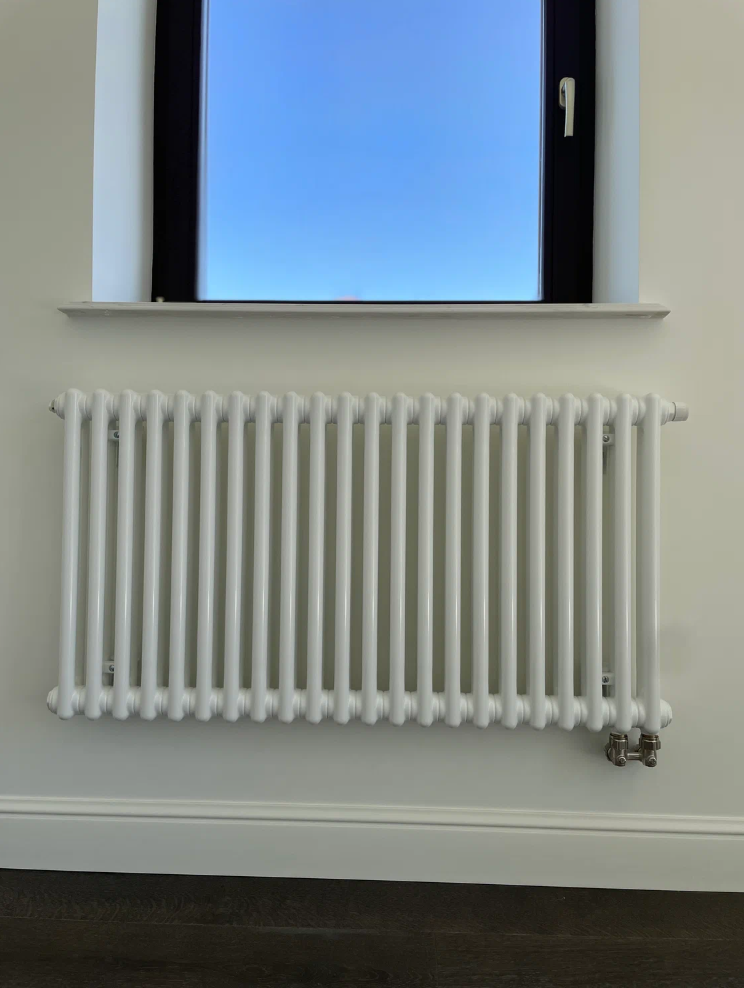

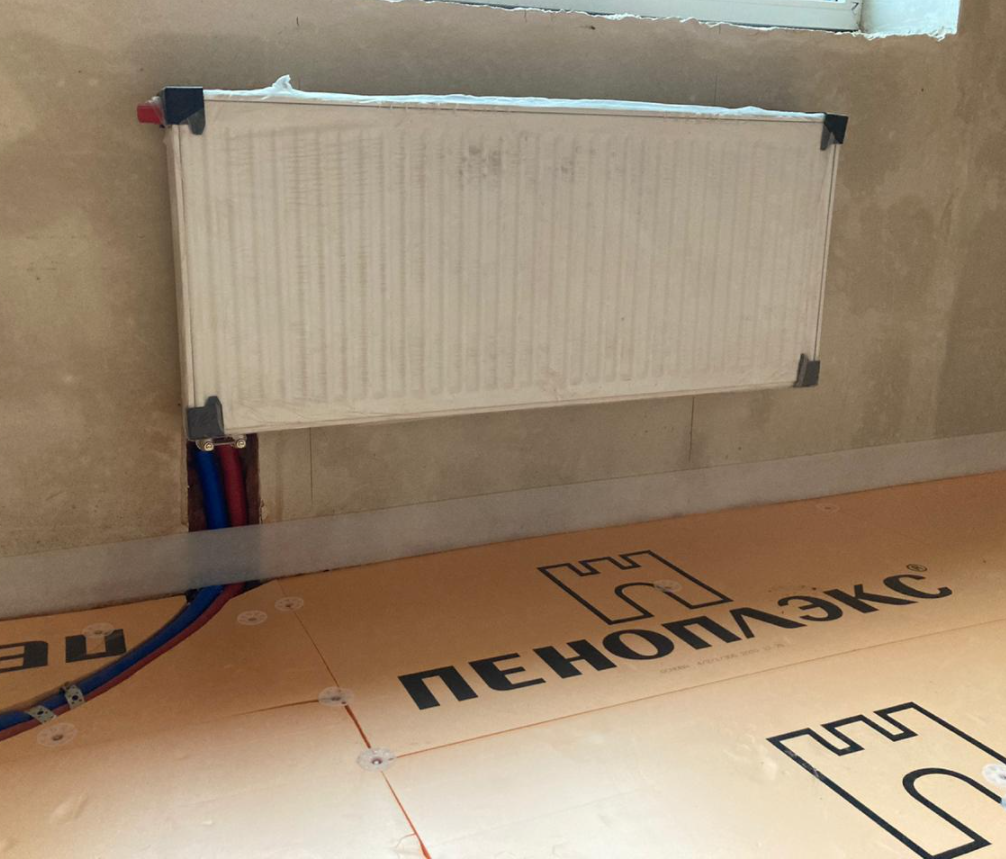

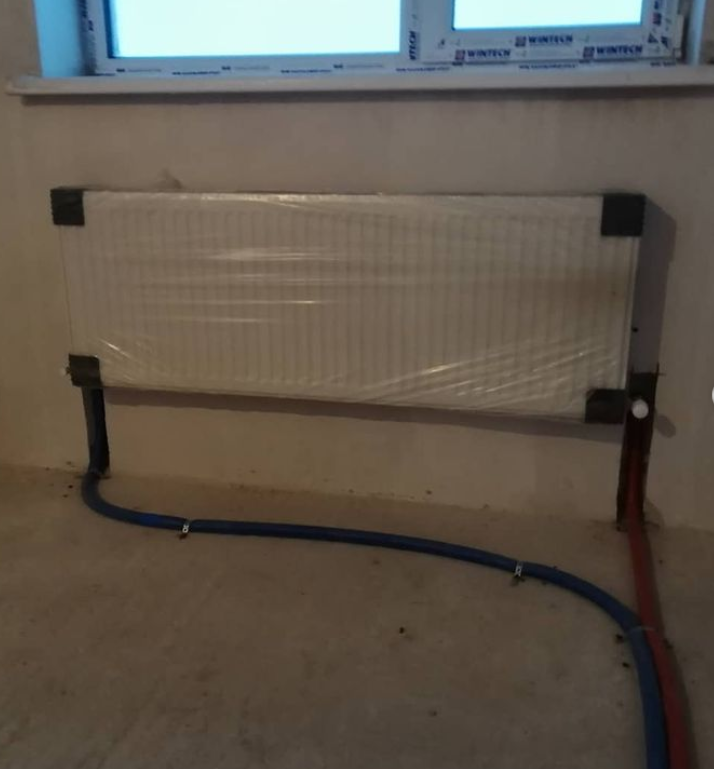

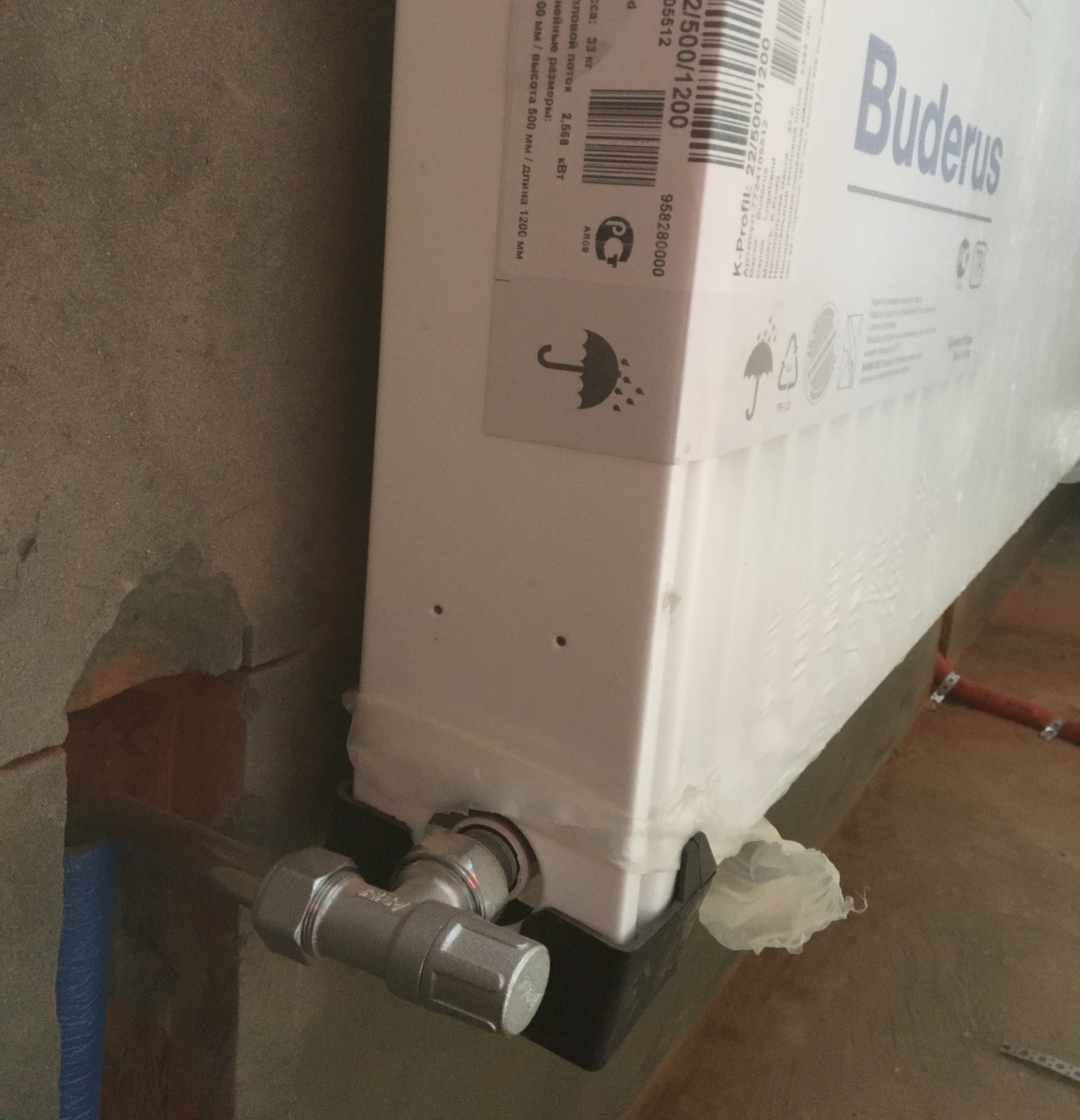

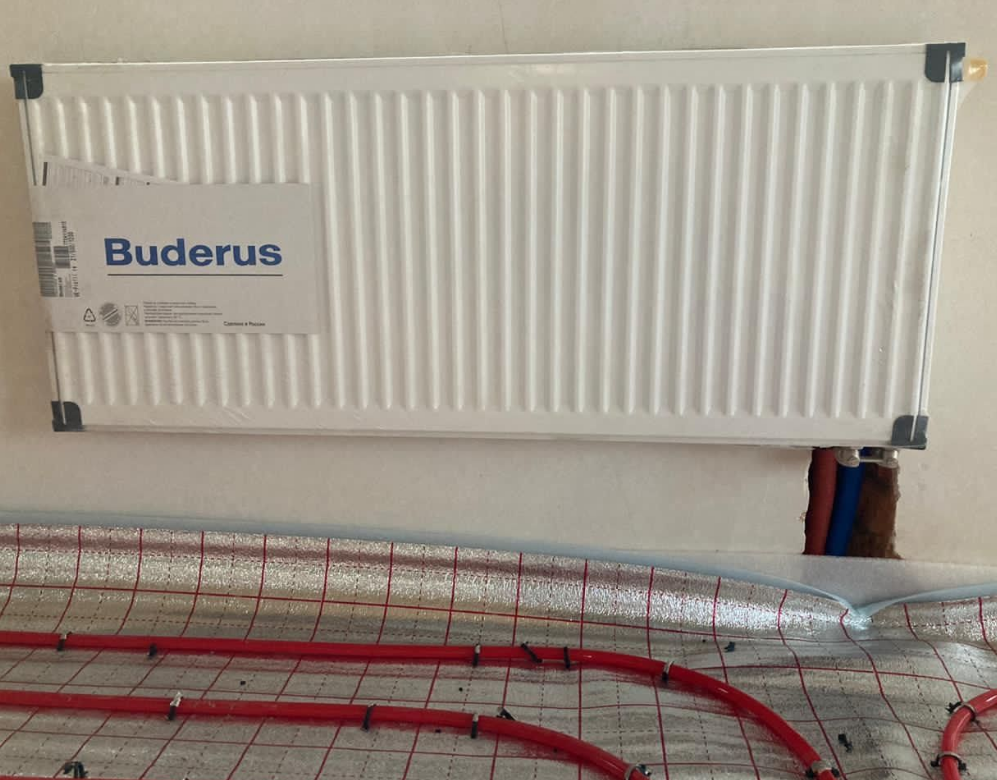

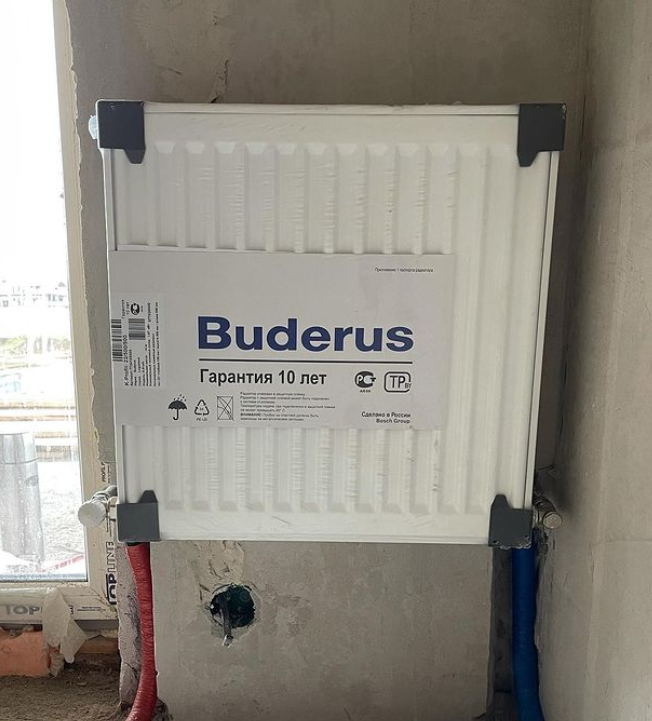

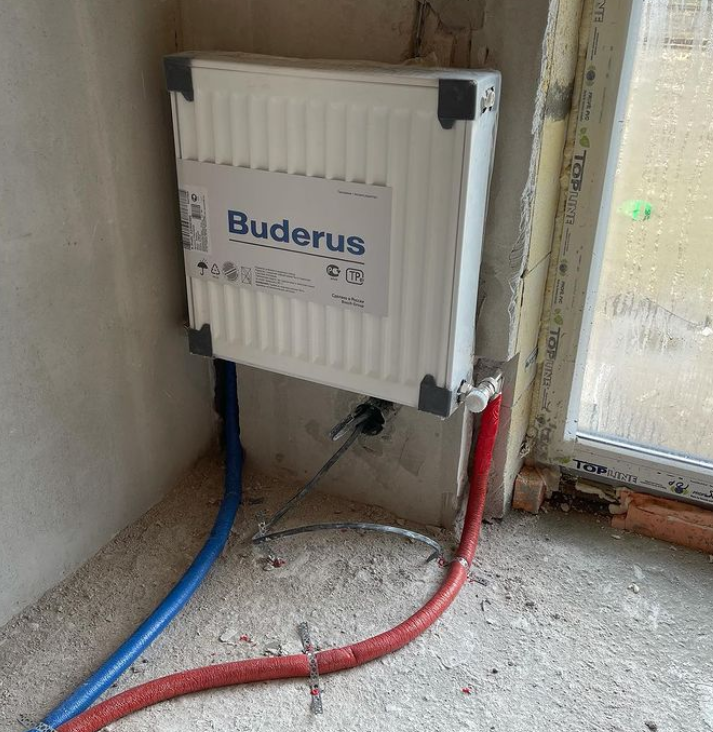

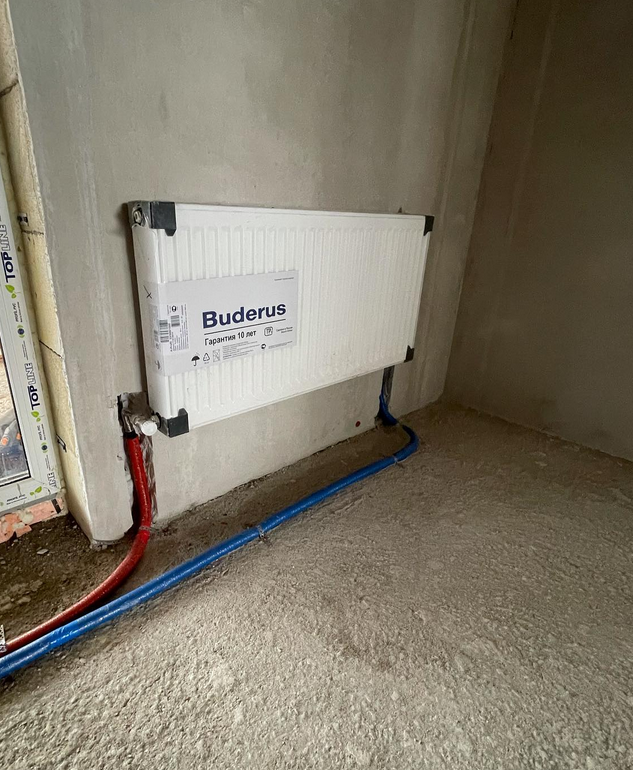

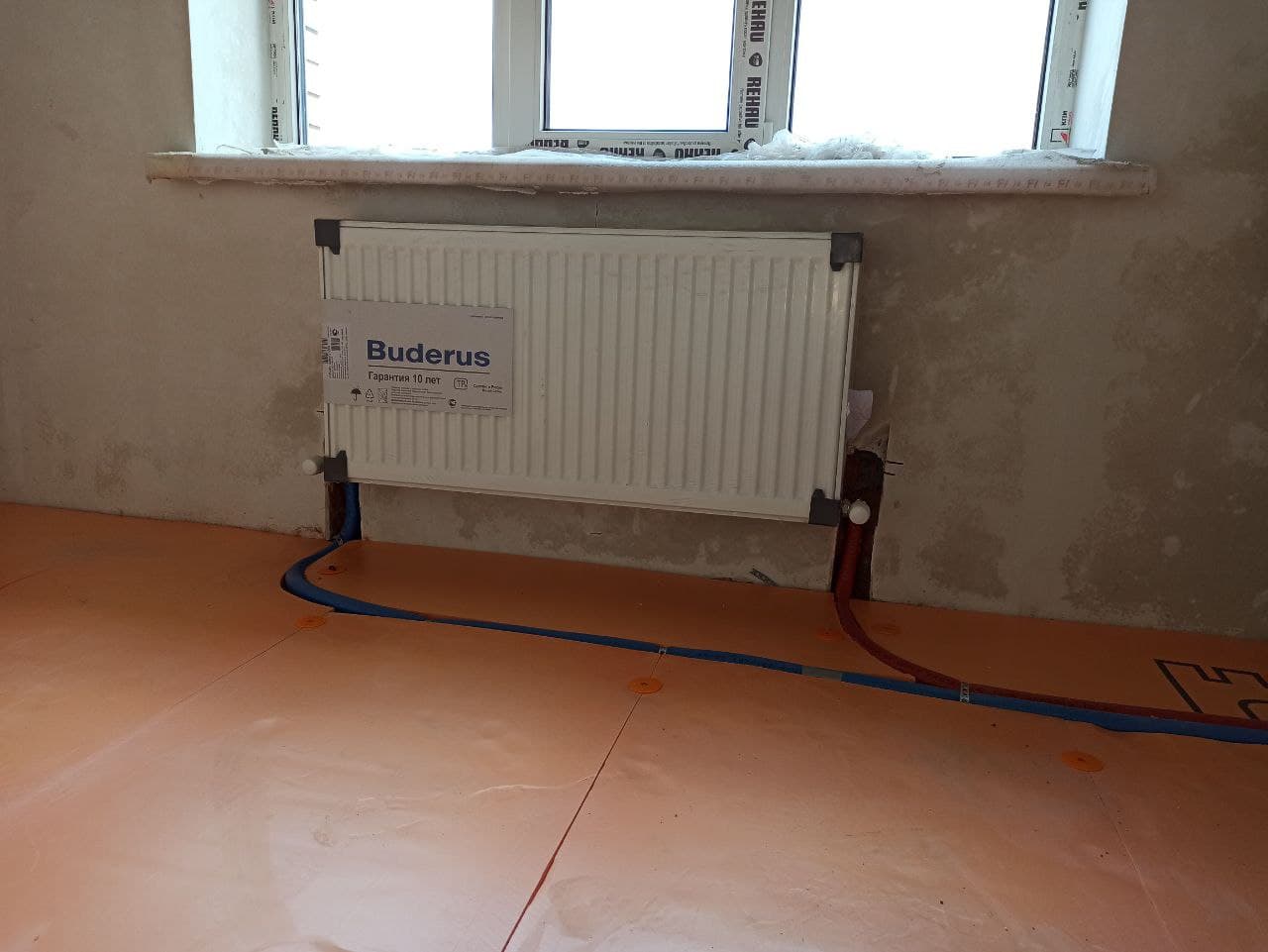

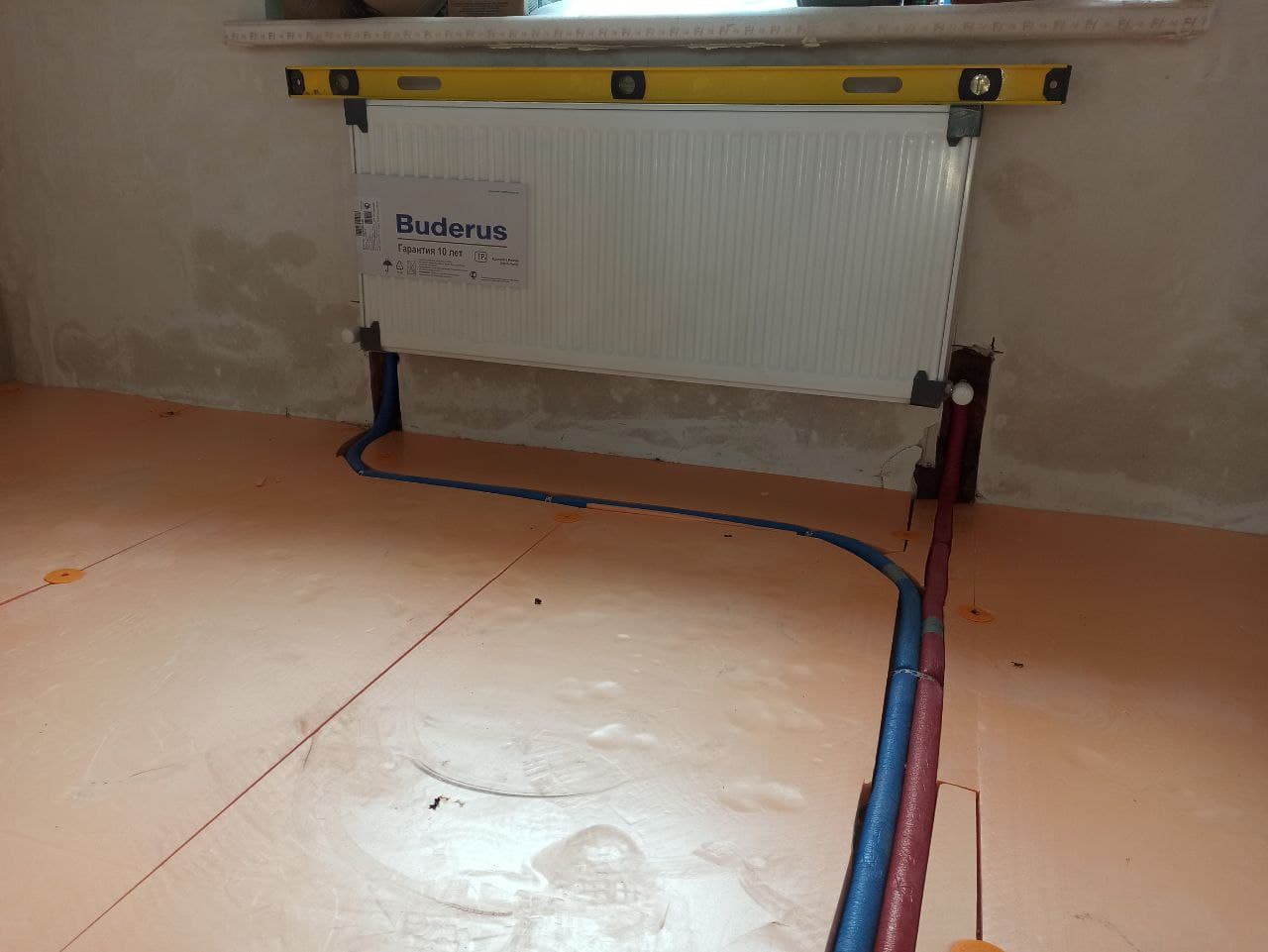

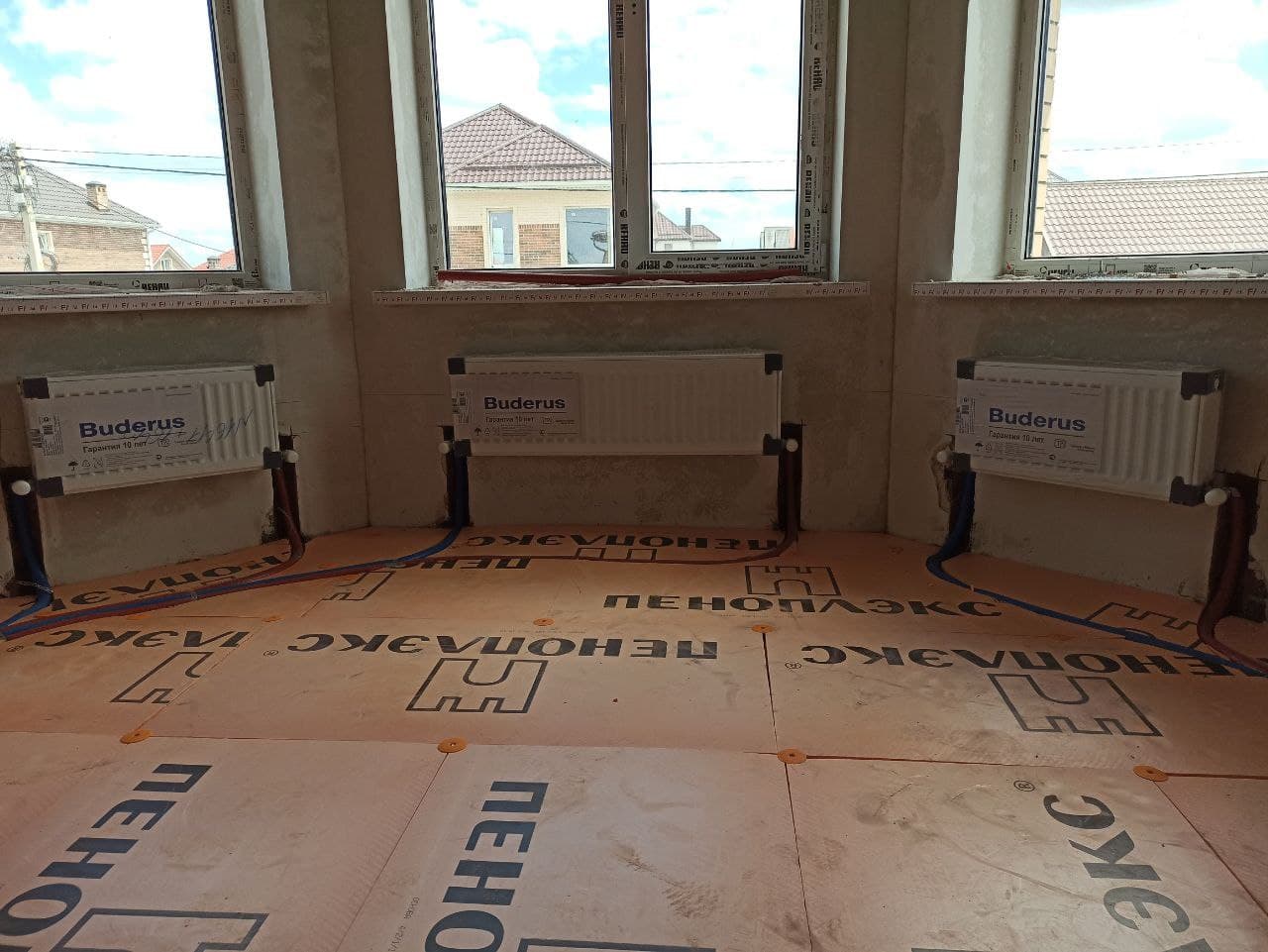

Одним из финальных этапов является подключение радиаторов. Чтобы ваш дом не терял тепло, важно правильно их расположить под окном. При монтаже радиаторов системы отопления следует соблюдать следующие расстояния:
🔵 до пола — 8–12 см;
🔵 до подоконника — 10–12 см;
🔵 до стены — 3–5 см;
Также радиатор должен занимать не менее 70% оконного проема, иначе на окнах будет образовываться конденсат.
Существует два типа подключения радиаторов: нижний и боковой. Причем боковое подключение может быть диагональным и односторонним (когда подача теплоносителя в радиатор происходит сверху, а обратно выходит снизу), а также возможно седельное подключение. Для первого варианта характерны наибольшие потери тепла, но при таком подключении трубы можно проложить по полу или вовсе спрятать в стяжку.
Итак, система отопления в доме смонтирована и готова к запуску. Но прежде всего ее необходимо испытать. Пусконаладочные работы включают в себя опрессовку, пробный запуск и отладку. После пробного запуска систему отопления необходимо внимательно осмотреть. В случае обнаружения протечек следует исправить недочеты и испытать еще раз.
Монтаж системы отопления частного дома под ключ — это длительный процесс, который потребует от вас не только физических усилий и материальных расходов, но и пристального внимания к множеству деталей. Кто-то предпочитает обустраивать свое жилище только собственными руками, окунаясь с головой в данный вопрос. Другие доверяют установку системы отопления специалистам, предпочитая лишь контролировать процесс. Есть и промежуточные варианты, когда часть работ выполняет специализированная организация, а более легкие этапы вы берете на себя. Какой вариант выбрать — решать вам, важно помнить, что качественная организация системы отопления — это не только гарантия тепла в вашем доме, но и вопрос безопасности.
ОБЩИЙ АЛГОРИТМ ФУНКЦИОНИРОВАНИЯ ВОДЯНЫХ ОТОПИТЕЛЬНЫХ СИСТЕМ
У отопительных систем домов и коттеджей с водяным теплоносителем, существуют общие алгоритмы работы. Отопительный котел подогревает жидкий теплоноситель, который распространяется по трубопроводу и попадает в отопительные приборы (радиаторы, водяные теплые полы, конвекторы, регистры). Они передают тепловую энергию теплоносителя в окружающую среду, обогревая помещения, в которых установлены.
Есть несколько параметров, по которым отопление дома отличается друг от друга.
ВЫБОР ОТОПИТЕЛЬНОЙ СИСТЕМЫ
Выбор отопительной системы для дома или коттеджа – непростая задача. Необходимо предусмотреть много «за и против». При этом необходимо рассмотреть и проанализировать следующие параметры:
ВИДЫ ОТОПЛЕНИЯ В ЧАСТНОМ ДОМЕ или коттедже
Все отопительные системы можно классифицировать по следующим параметрам:
ПО ВИДУ ТОПЛИВА
В зависимости от потребляемого топлива, отопительные системы, устанавливаемые в частных домах, могут быть следующих видов:
ПО ВИДУ ТЕПЛОНОСИТЕЛЯ
Исходя из вида, используемого в отопительном контуре теплоносителя, отопление дома может быть следующих классов:
РАСЧЕТ СИСТЕМЫ ОТОПЛЕНИЯ ДОМА
Для того чтобы быть уверенным в том, что система отопления Вашего дома или коттеджа будет функционировать корректно, необходимо выполнить проектирование. Но если коттедж небольшой, то проектирование можно не выполнять. В этом случае достаточно провести инженерный расчет потерь тепла.
Вся суть расчета сводится к определению необходимой тепловой мощности. Она характеризует количество тепла, которое необходимо передать в каждое отапливаемое помещение дома. Необходимая тепловая мощность соответствует тепловым потерям. Тепловые потери – количество тепла, которое уходит из загородного дома через его ограждающие конструкции (тепловой контур).
Расчет тепловых потерь выполняется для каждого отдельного дома и коттеджа в целом. На его основании выбирается отопительный котел, и подбираются радиаторов или другие отопительные приборы.
Существует упрощенная методика, которая позволяет вычислить ориентировочную тепловую мощность, необходимую для каждого помещения в частном доме. Для этого площадь помещения умножается на 100-130 Вт (в зависимости от того, сколько наружных стен имеется). Однако этот способ дает приблизительные результаты, которые не учитывают ряд факторов.
Для точного вычисления существуют специальные формулы. Вначале определяется термическое сопротивление R (в м2*С/Вт). Оно равно отношению толщины оградительных конструкций (в метрах) к их теплопроводности.
Это табличное значение.
После этого применяется формула для вычисления количества тепловых потерь (в Ваттах), которые совершаются через тепловой контур:
Q = S*(Tвн-Tнар) /R
S – площадь отапливаемого помещения,
Tвн — требуемая температура в помещении,
Tнар — минимальная уличная температура в самый холодный период года.
Тепловая энергия расходуется и через вентиляцию (как естественную, так и принудительную). Ее количество рассчитывается по следующей формуле:
Q=c*m*(Твн-Тнар)
m – масса воздуха в помещениях (произведение суммарного объема помещений на плотность воздуха, c – его теплоемкость, которая равна 0,28 Вт/кг*С).
Для вычисления необходимой суммарной тепловой мощности надо сложить количество тепловых потерь через стены, пол, крышу и через вентиляцию. Получившуюся сумму умножить на коэффициент 1,3.
Помимо теплового расчета может быть выполнен и гидравлический расчет. Он служит основанием для выбора диаметров трубопроводов и параметров насосных групп. Этот расчет является частью отопительного проекта.
ЦИРКУЛЯЦИЯ ТЕПЛОНОСИТЕЛЯ
В зависимости от метода перемещения теплоносителя по трубам, отопление дома может быть сконструировано по двум вариантам:

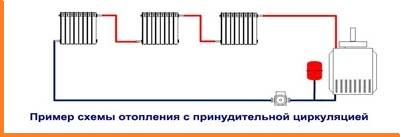

ВАРИАНТ С ПРИНУДИТЕЛЬНОЙ ЦИРКУЛЯЦИЕЙ ТЕПЛОНОСИТЕЛЯ

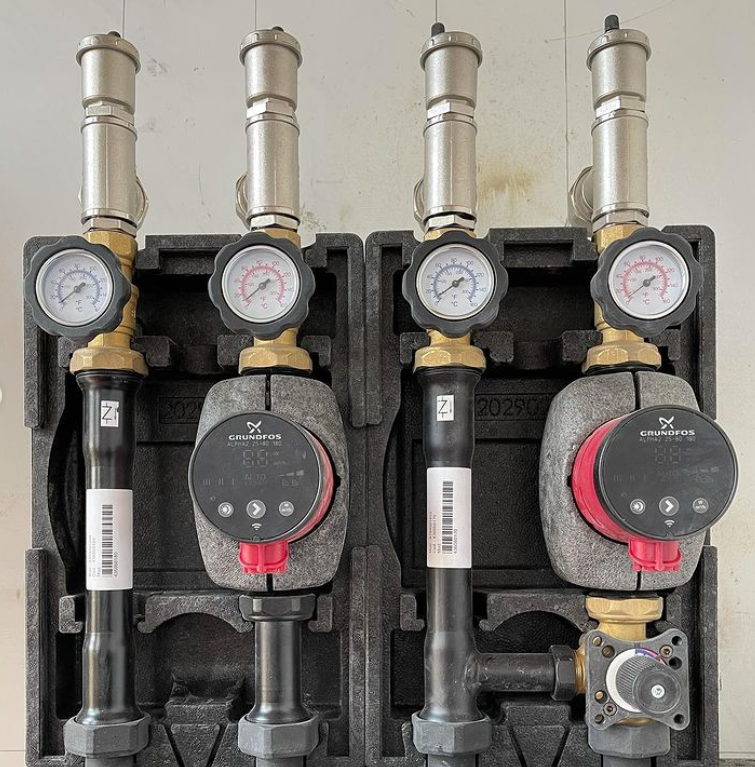

Для схемы отопления частного дома с принудительной циркуляцией, в отопительной системе необходимо установить циркуляционный насос. Он обеспечивает движение прогретой жидкости по трубам к радиаторам. В данном случае никакого наклона магистралей не требуется. Когда в системе установлены радиаторы, на них необходимо установить краны Маевского для вытеснения воздуха. Охлажденный теплоноситель по обратному контуру подается обратно в котельную.
Достоинствами варианта с принудительным движением теплоносителя являются:

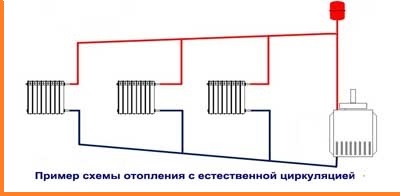

ВАРИАНТ С ЕСТЕСТВЕННОЙ ЦИРКУЛЯЦИЕЙ ТЕПЛОНОСИТЕЛЯ
Другие применяемые названия данного системы, построенной на основе данного варианта – гравитационная, конвективная. Отопление частного дома с естественной циркуляции теплоносителя – экономичный вариант.
Принцип действия следующий. При нагреве плотность воды уменьшается. Поэтому горячая вода подающего контура вытесняется наверх более тяжелой охлажденной водой обратного контура.
Чтобы не происходило гидравлического удара из-за увеличения объема (и, как следствие, давления теплоносителя в системе), в верхней части системы устанавливается расширительная емкость. В результате более нагретые слои попадают в радиаторы, а остывший теплоноситель поступает в котел по обратному контуру.
Помимо конвекционного принципа, в данной схеме отопления частного коттеджа работает и гравитационный принцип. Для этого в поступающем контуре делается небольшой уклон от стояка к отопительным приборам, усиливая движение теплоносителя самотеком. Соответственно, обратный контур предусматривает наличие уклона в направлении котла.
Достоинств у этого способа немного:
СПОСОБЫ ПРОКЛАДКИ ОТОПИТЕЛЬНЫХ ТРУБОПРОВОДОВ
В отопительной системе коттеджа, трубы могут прокладываться двумя способами:
ОТКРЫТЫЙ СПОСОБ ПРОКЛАДКИ
В этом случае они прокладываются по стенам, параллельно плинтусам. На всем своем протяжении они находятся в зоне видимости.
Преимущества такого способа:

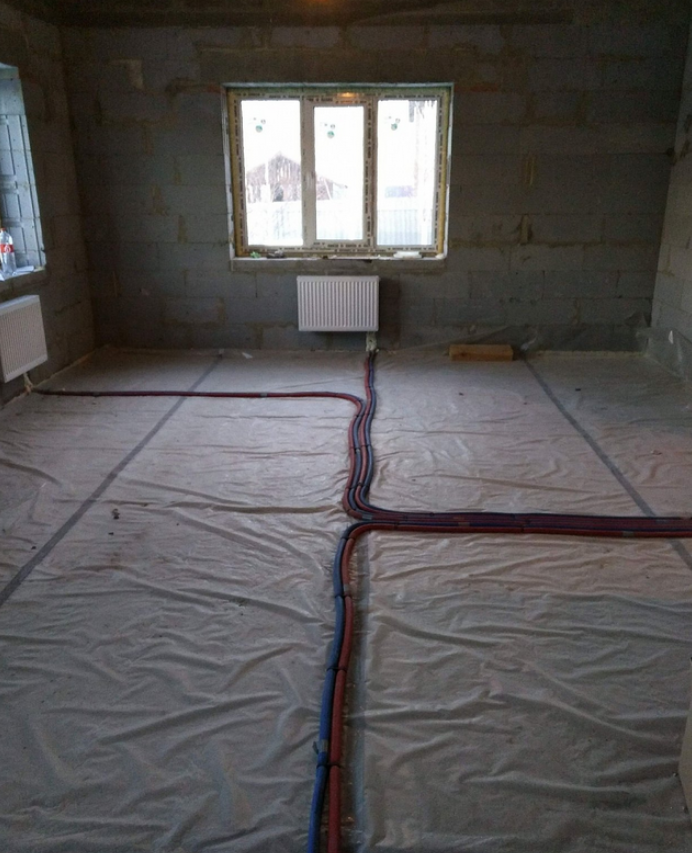

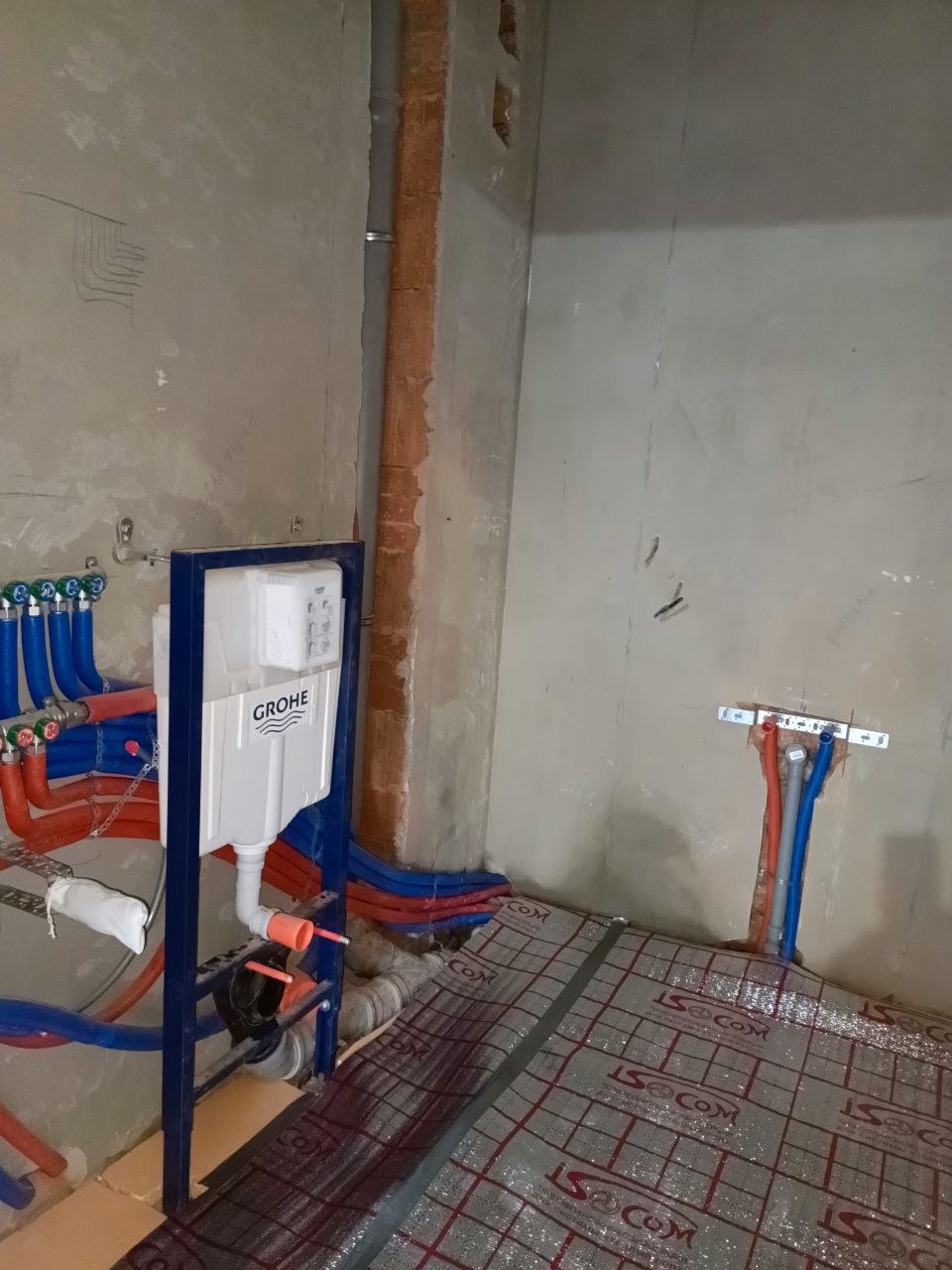

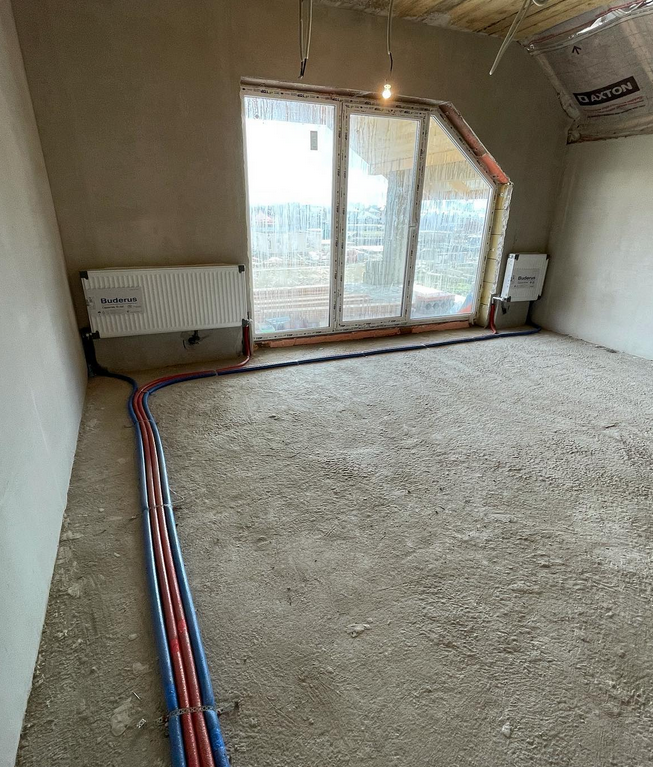

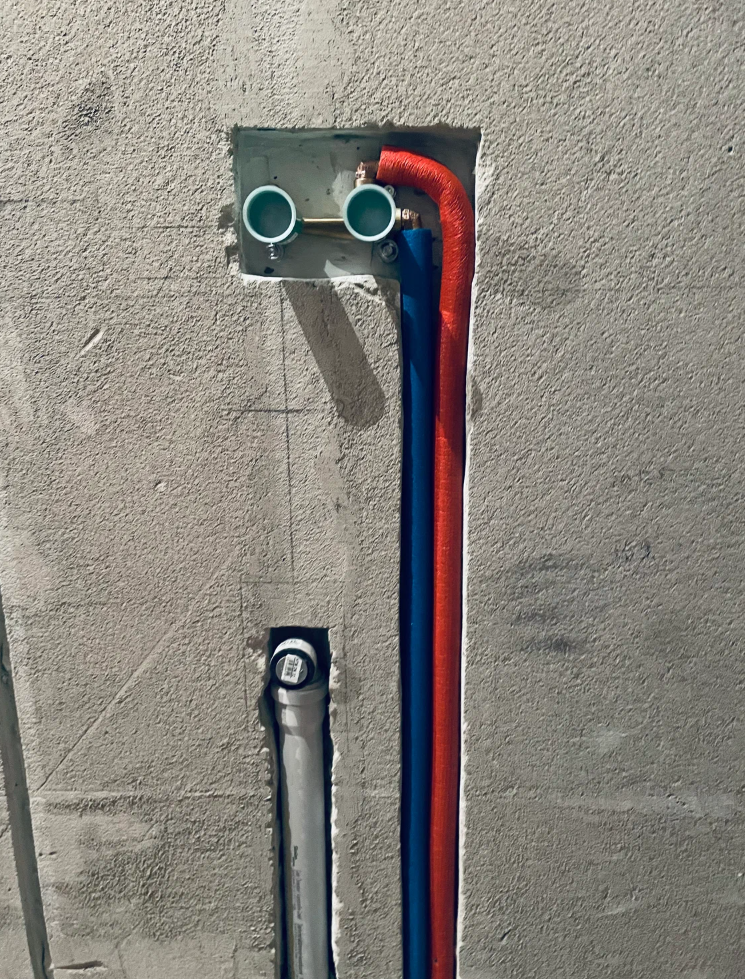

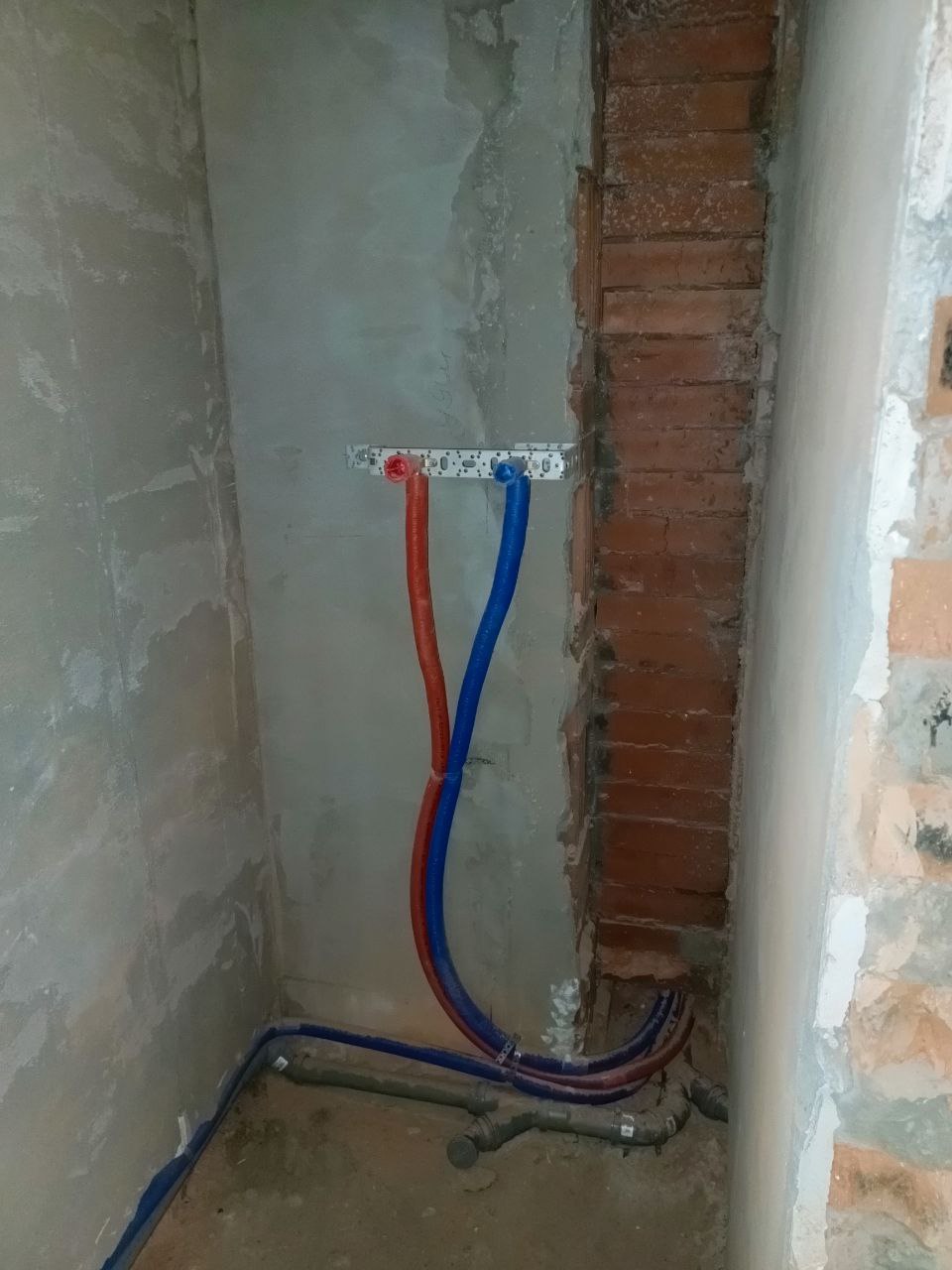

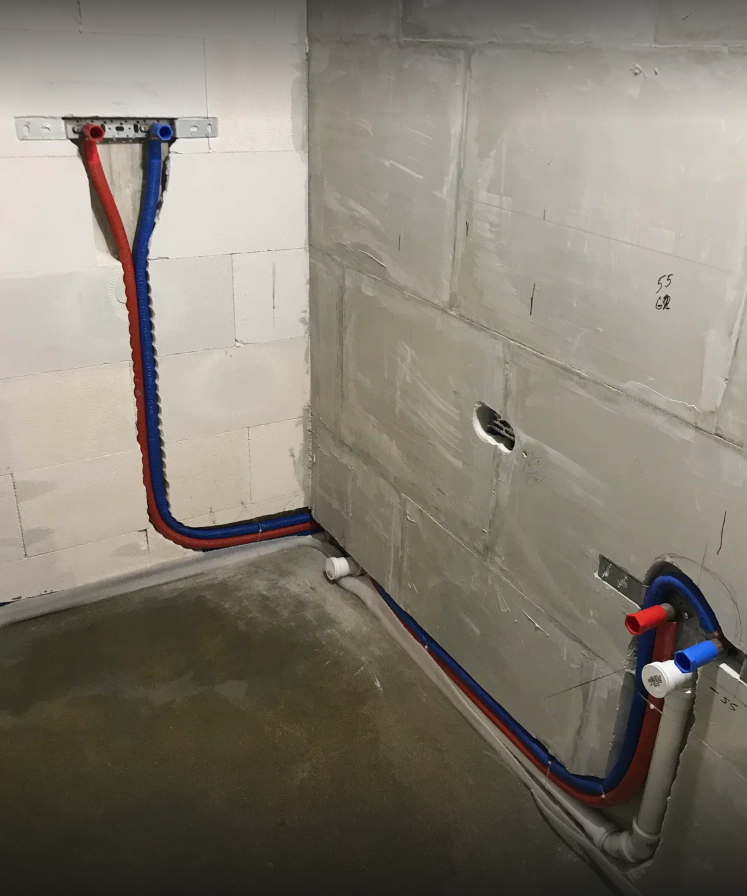

СКРЫТЫЙ СПОСОБ ПРОКЛАДКИ

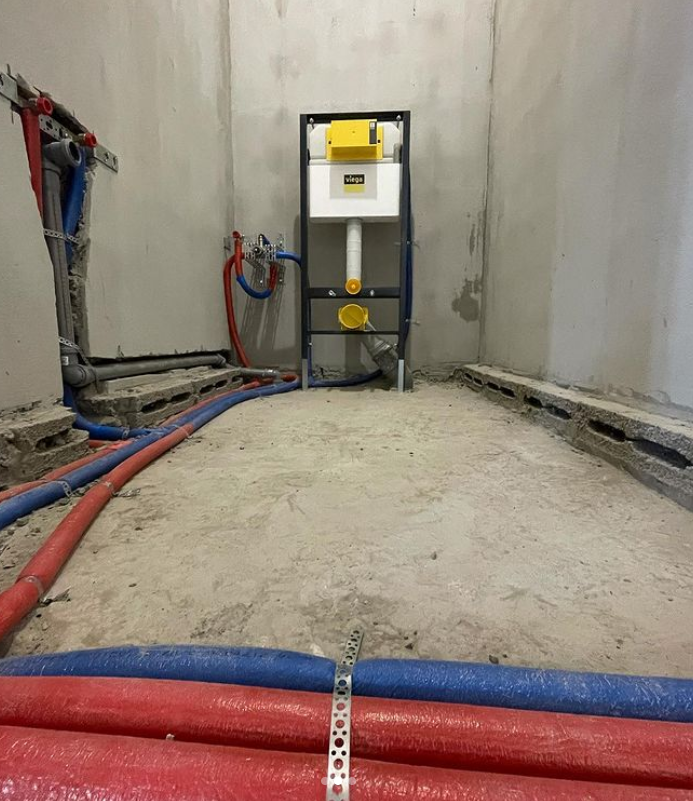

Труба замуровывается в стене, в полу или декорируется наружным материалом.
Главные достоинства скрытой прокладки трубопроводов:
Заливку теплоносителя при данном способе необходимо выполнять только после гидравлического испытания отопительной системы.
ОСНОВНЫЕ ПРАВИЛА МОНТАЖА ОТОПИТЕЛЬНЫХ ТРУБОПРОВОДОВ
Необходимо помнить, что трассировка трубопроводов выполняется после того, как все отопительные приборы установлены на выбранные места. Оптимальная последовательность монтажных операций следующая:
РАЗМЕТКА ПРОХОЖДЕНИЯ ОТОПИТЕЛЬНЫХ ТРУБ
Лучше это выполнить заранее, перед монтажом. В процессе разметки, как правило, выявляются сложности монтажа, которые вызваны архитектурными и строительными особенностями коттеджа. Зная их, можно заранее подготовиться к их решению или изменить пути прохождения трасс.
Чаще всего метки прохождения магистралей наносятся на стенах. В отдельных случаях их можно выполнять и на полу, но в этом случае они могут быть затерты проходящими по помещениям людьми.

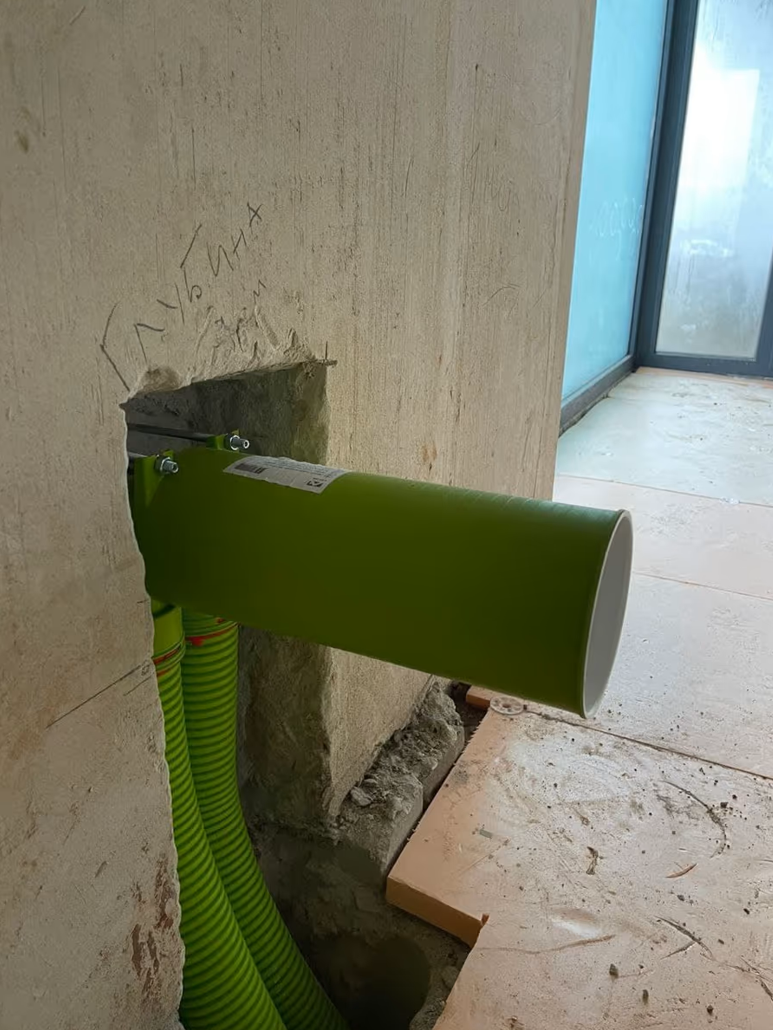

ВЫПОЛНЕНИЕ НЕОБХОДИМЫХ ТЕХНОЛОГИЧЕСКИХ ОТВЕРСТИЙ И ШТРОБ
Этот этап также лучше выполнить заранее на всем фронте работ. Места необходимых отверстий и прохождения штроб определяются во время выполнения разметки.
Штробы могут быть прорезаны штроборезом. Если этого инструмента нет, то они сначала размечаются болгаркой, а затем выдалбливаются перфоратором.

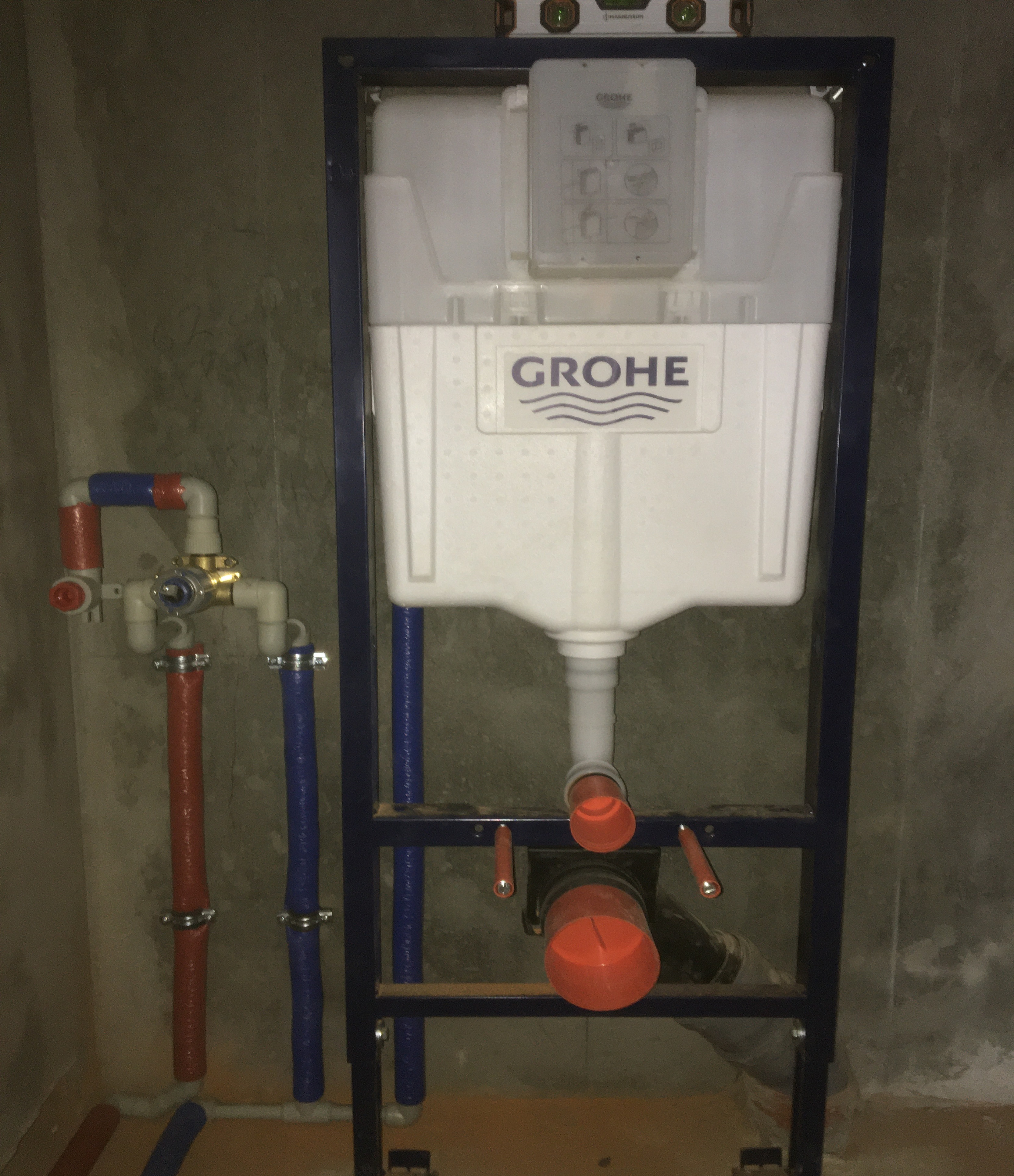

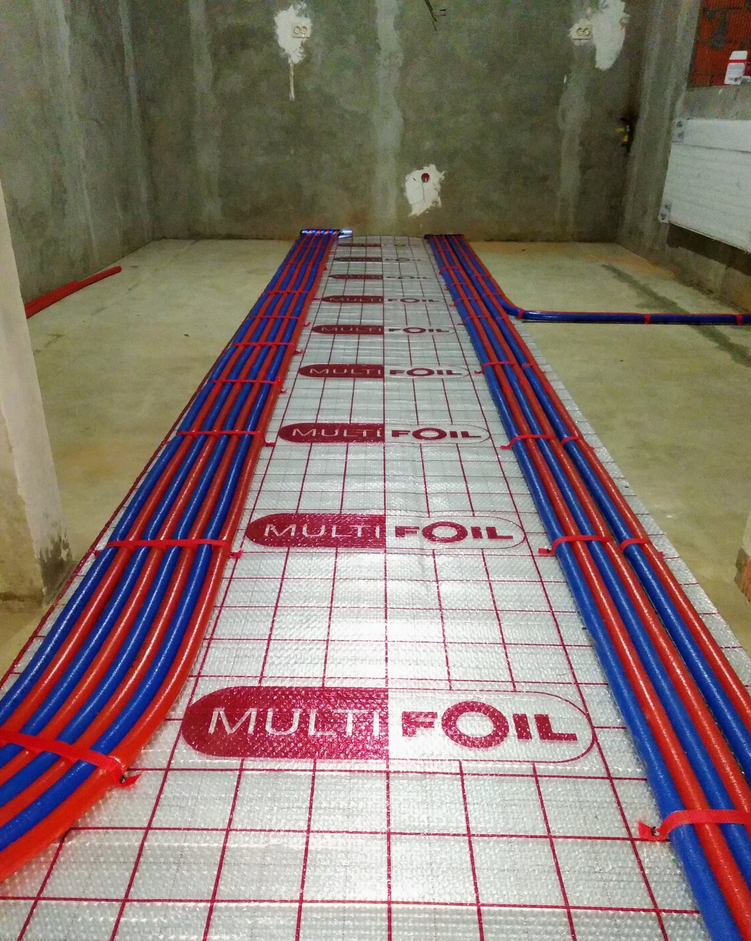

УТЕПЛЕНИЕ ТРУБ
Это необходимо сделать, если выполняется скрытая разводка. Основная цель утепления – предотвращение тепловых потерь и повышение эффективности работы системы в целом.
Утепление выполняется специальным теплоизолятором, который производится под диаметр труб. Надевается на трубы вручную, на месте монтажа. Наиболее эффективным и долговечным считается теплоизолятор на основе каучука. Но и цена его выше по сравнению с аналогами.

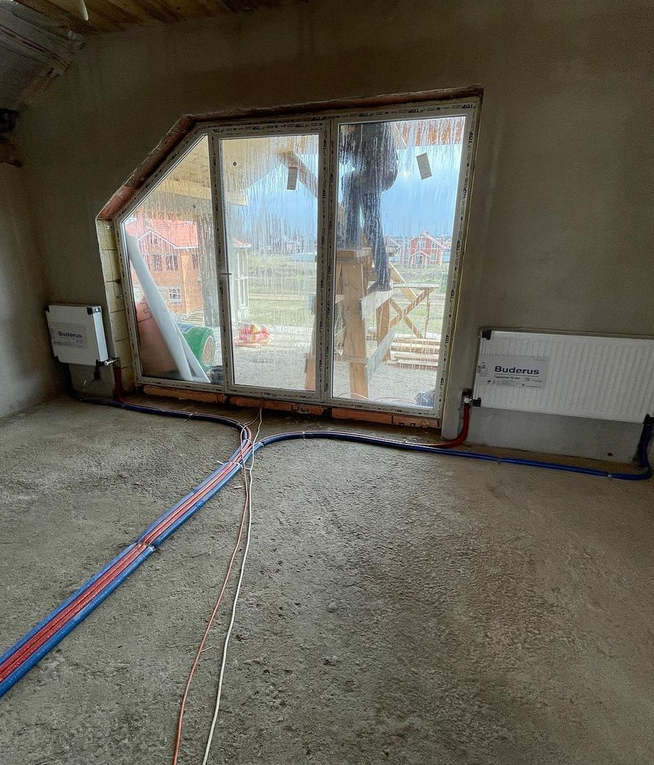

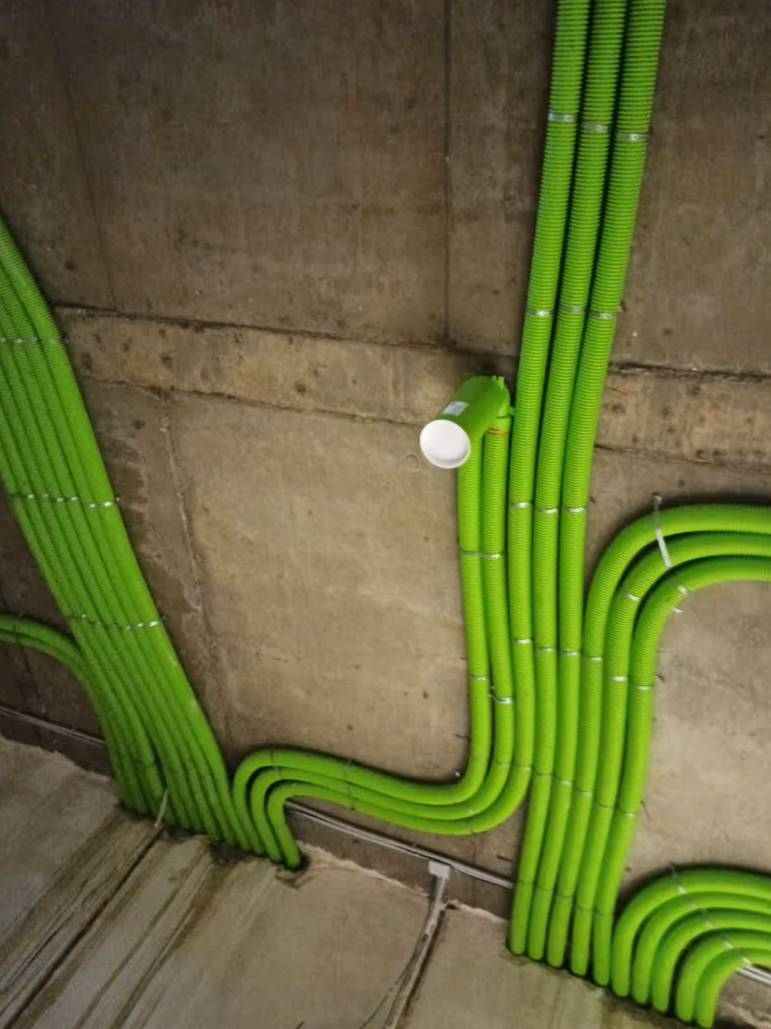

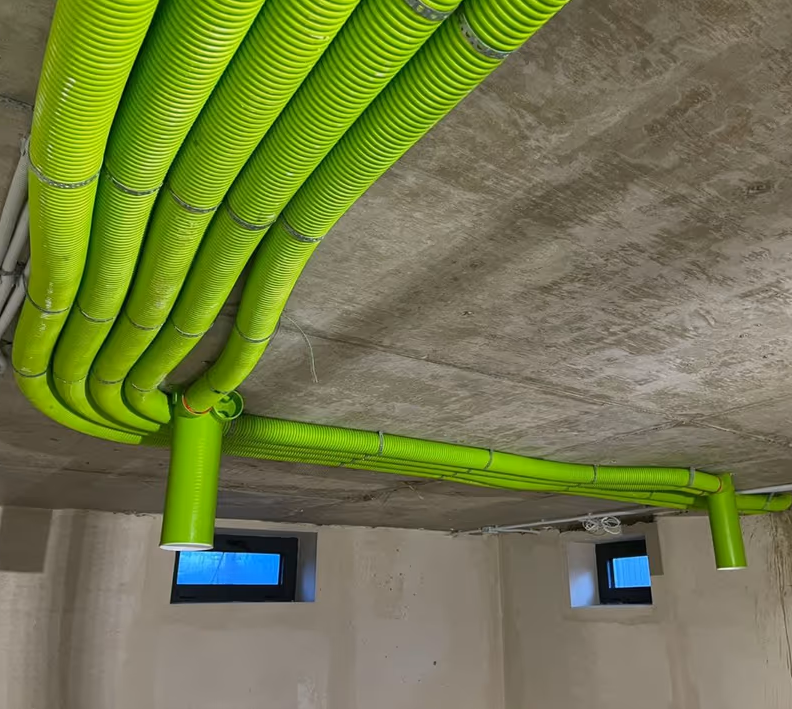

УКЛАДКА И ЗАКРЕПЛЕНИЕ ТРУБ НА СТРОИТЕЛЬНЫХ КОНСТРУКЦИЯХ
Трубы необходимо закреплять не только при открытой, но и при скрытой разводке системы отопления частного коттеджа.
При открытой разводке трубы крепятся к стенам специальными клипсами. В качестве крепежа используются саморезы или гвозди (в зависимости от материала стен).

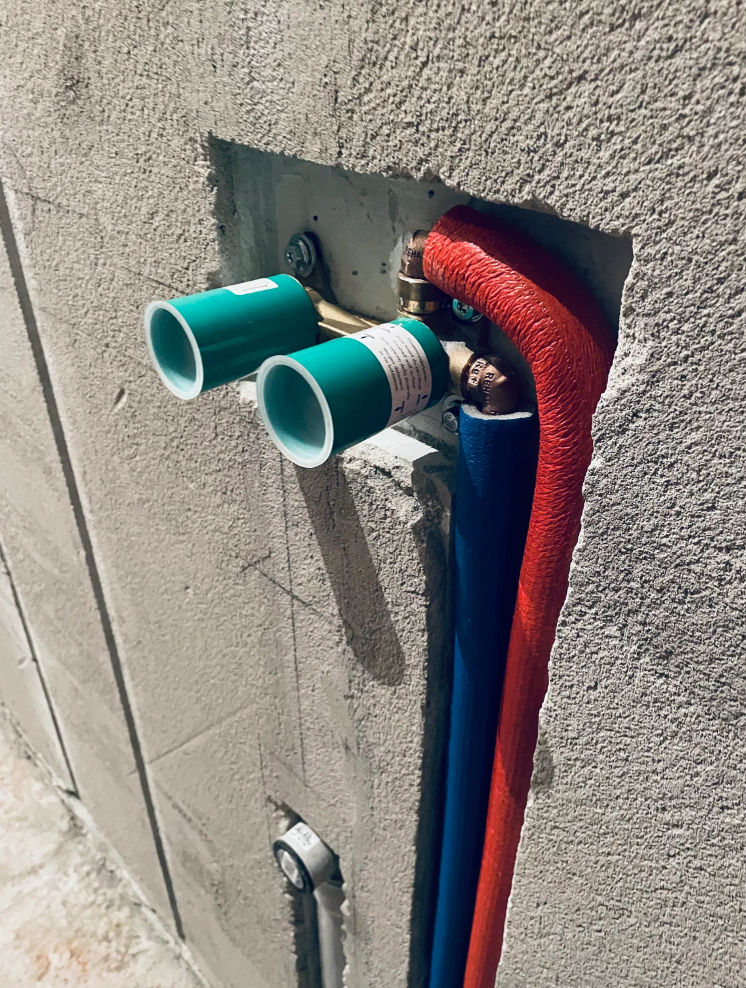

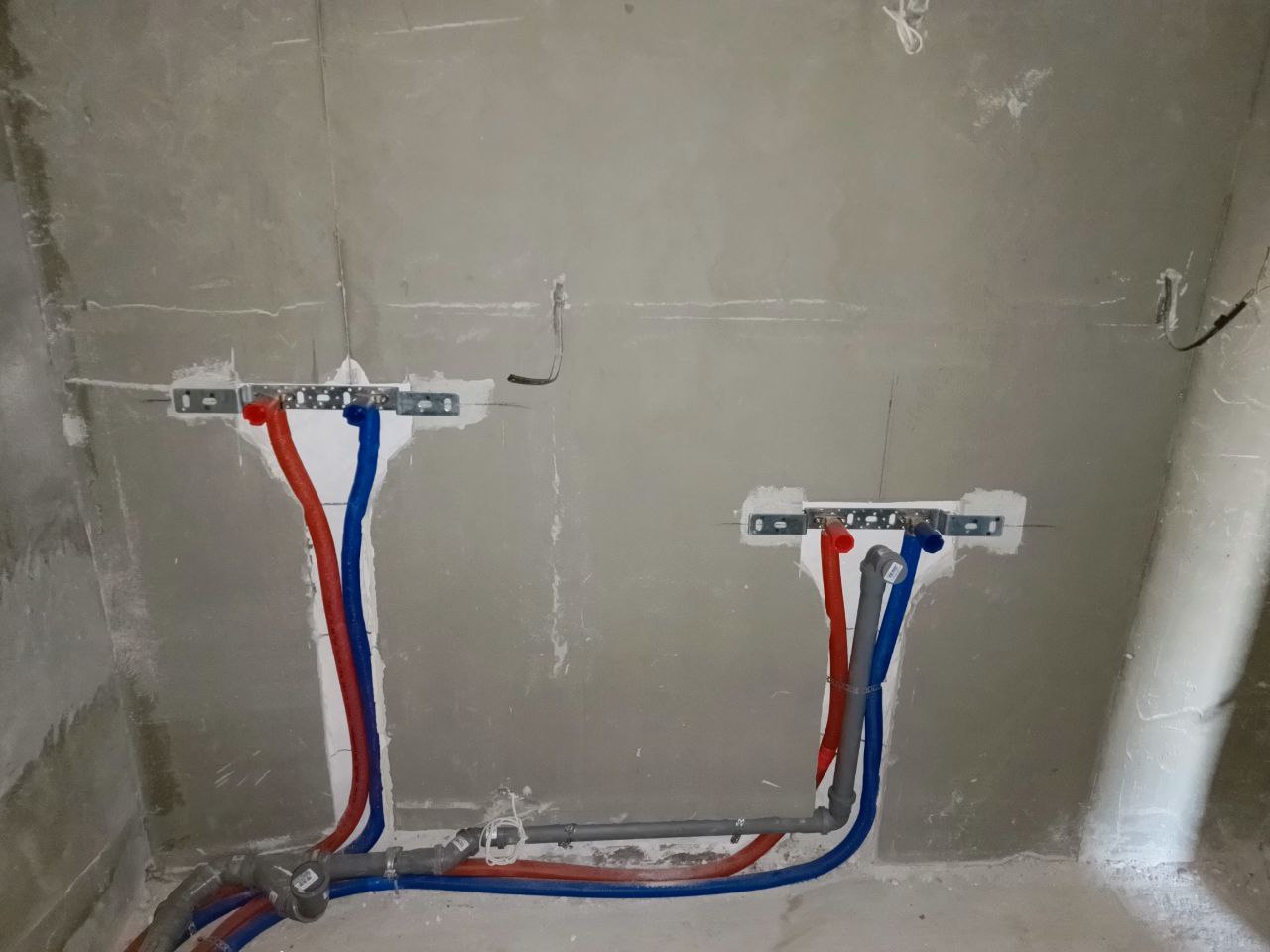

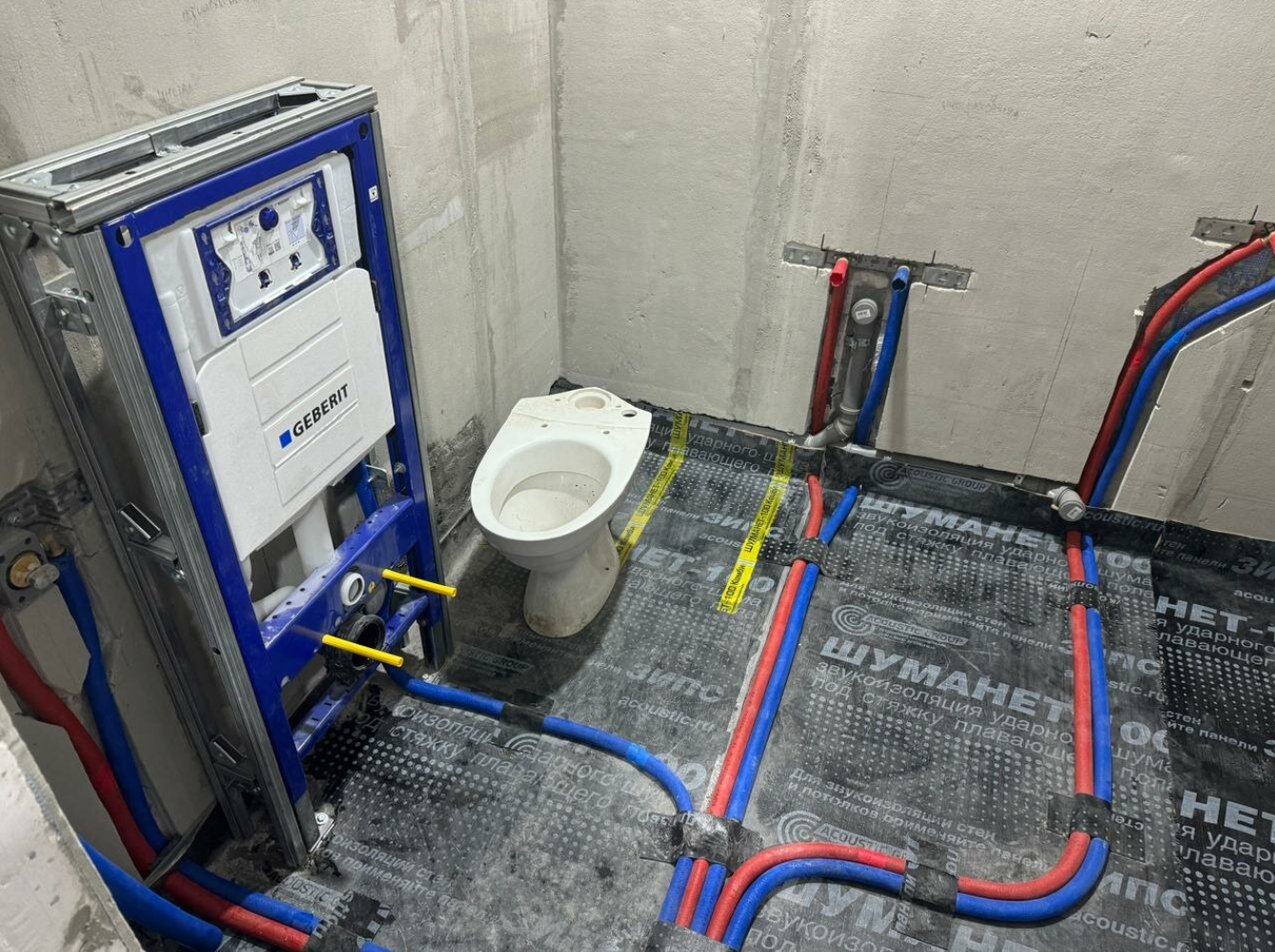

Если выполняется скрытая разводка, то трубы закрепляются к стене в штробах или к полу специальными хомутами или перфолентой. Если магистраль состоит из нескольких труб, например, идущих от коллектора, то их необходимо скреплять в шлейфы. Крепеж, который при этом используется – тот же.

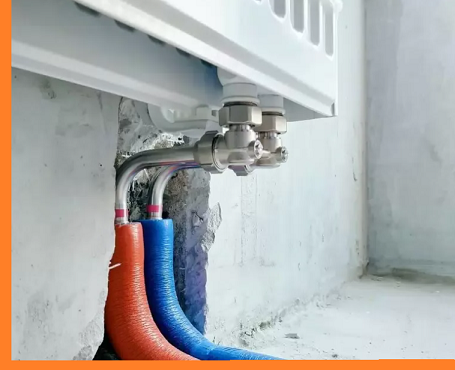

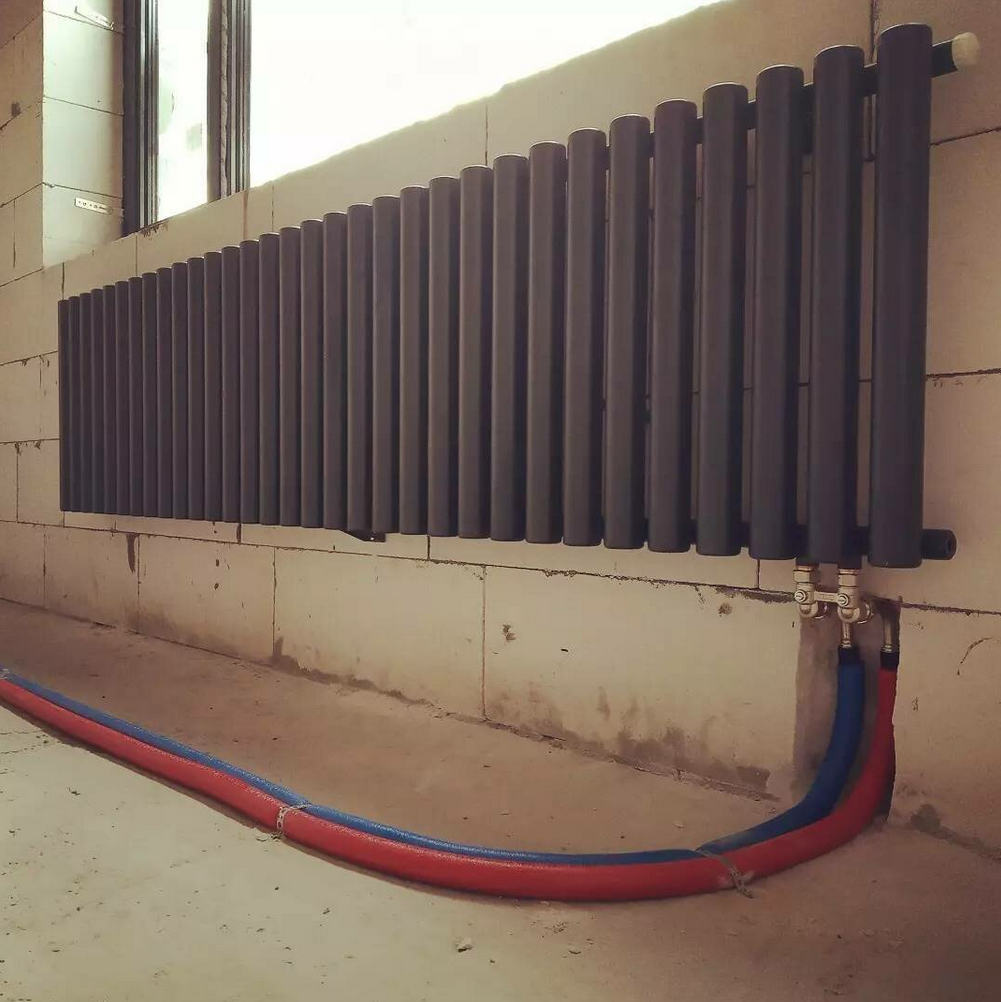

ПОДКЛЮЧЕНИЕ К ОТОПИТЕЛЬНЫМ ПРИБОРАМ
В зависимости от конструкции радиатора подсоединение к нему труб может осуществляться либо напрямую или по средствам мультифлекса. В любом случае, для соединения используются присоединительные фитинги, которые поставляются в комплекте.
При коллекторной разводке отопительной системе частного дома подключение выполняется не только к отопительным приборам, но и к поэтажным коллекторам. Как и в предыдущем случае, присоединение осуществляется комплектными присоединительными фитингами.
ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ ИСПЫТАНИЯ
Это необходимая составляющая монтажных работ. В процессе их проведения система заполняется водой или воздухом. Затем при помощи специального насоса или компрессора в ней создается избыточное давление (~1,5 рабочих при проверке водой). Через час снимаются результаты – падения давления не должно быть.
Если в процессе испытаний происходит падение давления в системе, то выявляются места утечки. Затем выполняются работы по устранению причин утечки. После этого гидравлические испытания системы проводятся снова.
ЗАДЕЛКА ОТВЕРСТИЙ
Заливание стяжки пола и заделку штроб при скрытой прокладке труб необходимо выполнять только после успешно проведенных гидравлических испытаний. Это общестроительные работы. Заделка штроб, как правило, выполняется вручную, чаще всего – штукатуркой.
СХЕМЫ ПРОКЛАДКИ ОТОПИТЕЛЬНЫХ МАГИСТРАЛЕЙ
Существует несколько принципиальных вариантов прокладки отопительных трубопроводов. Какой из них выбрать – зависит от каждой конкретной ситуации. Ниже мы вкратце расскажем об основных вариантах.

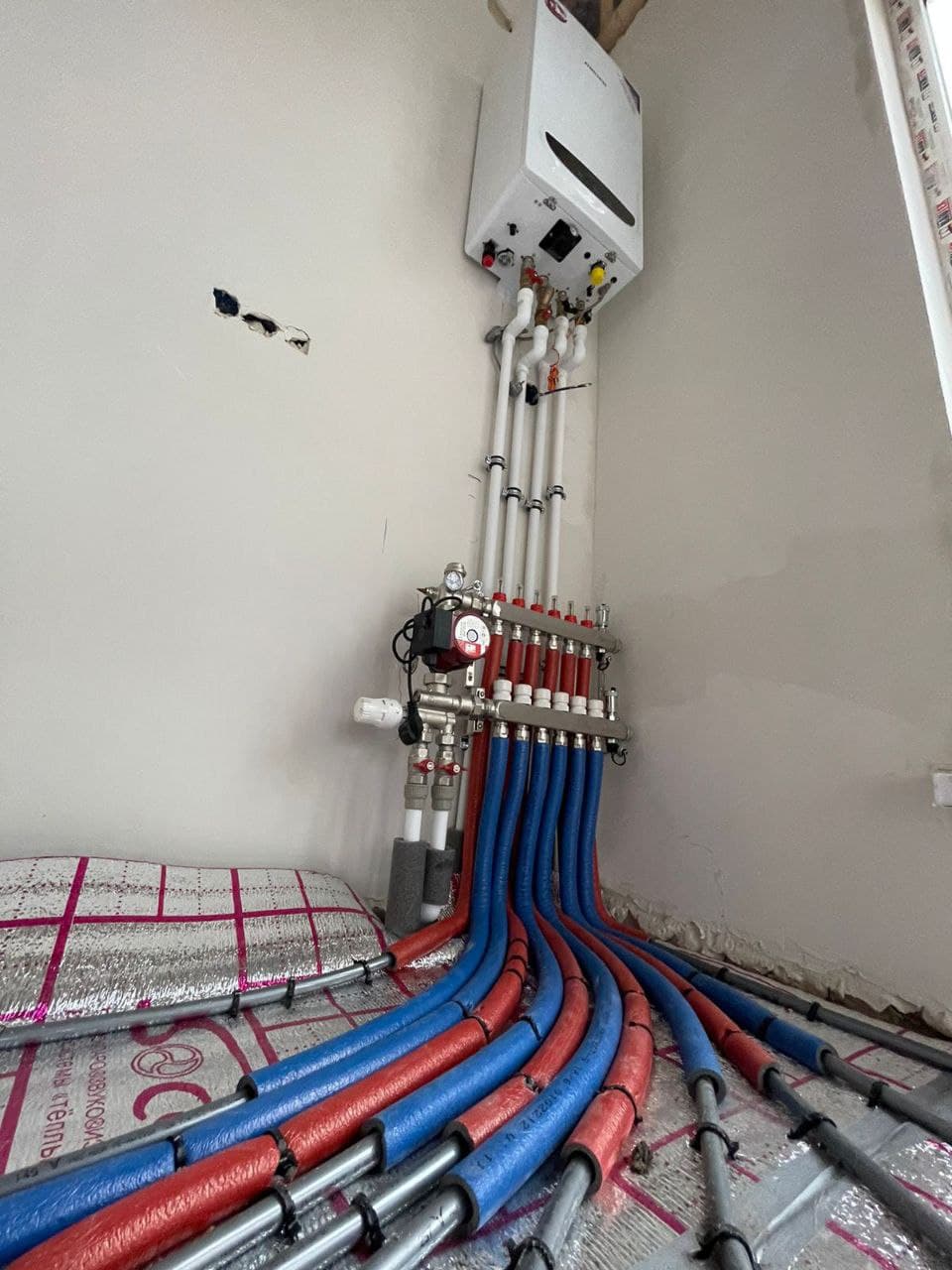

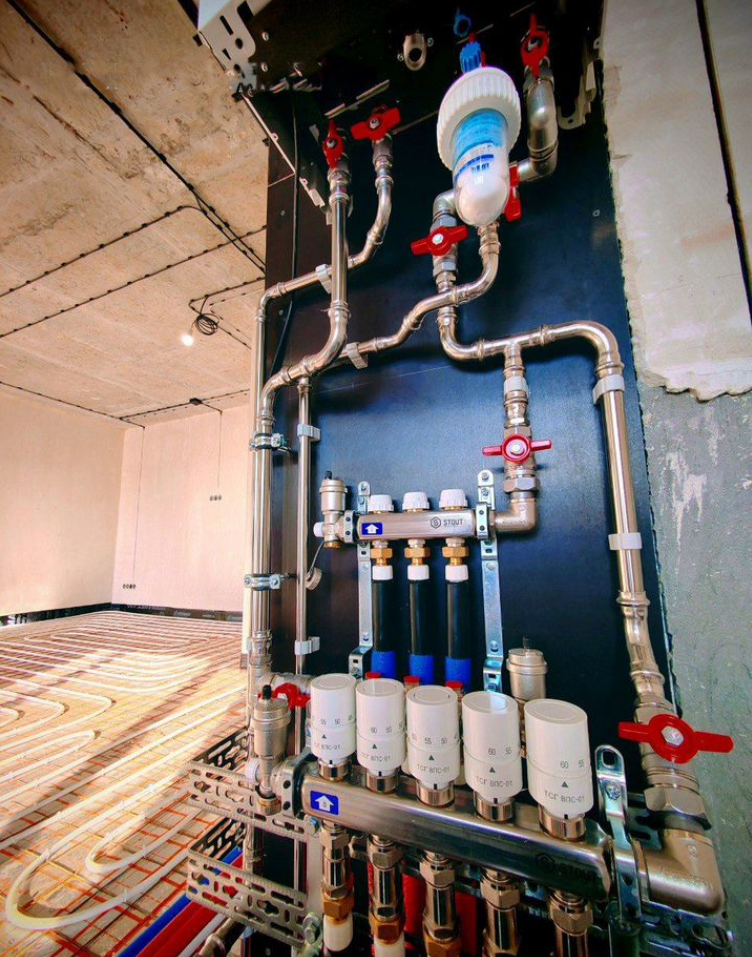

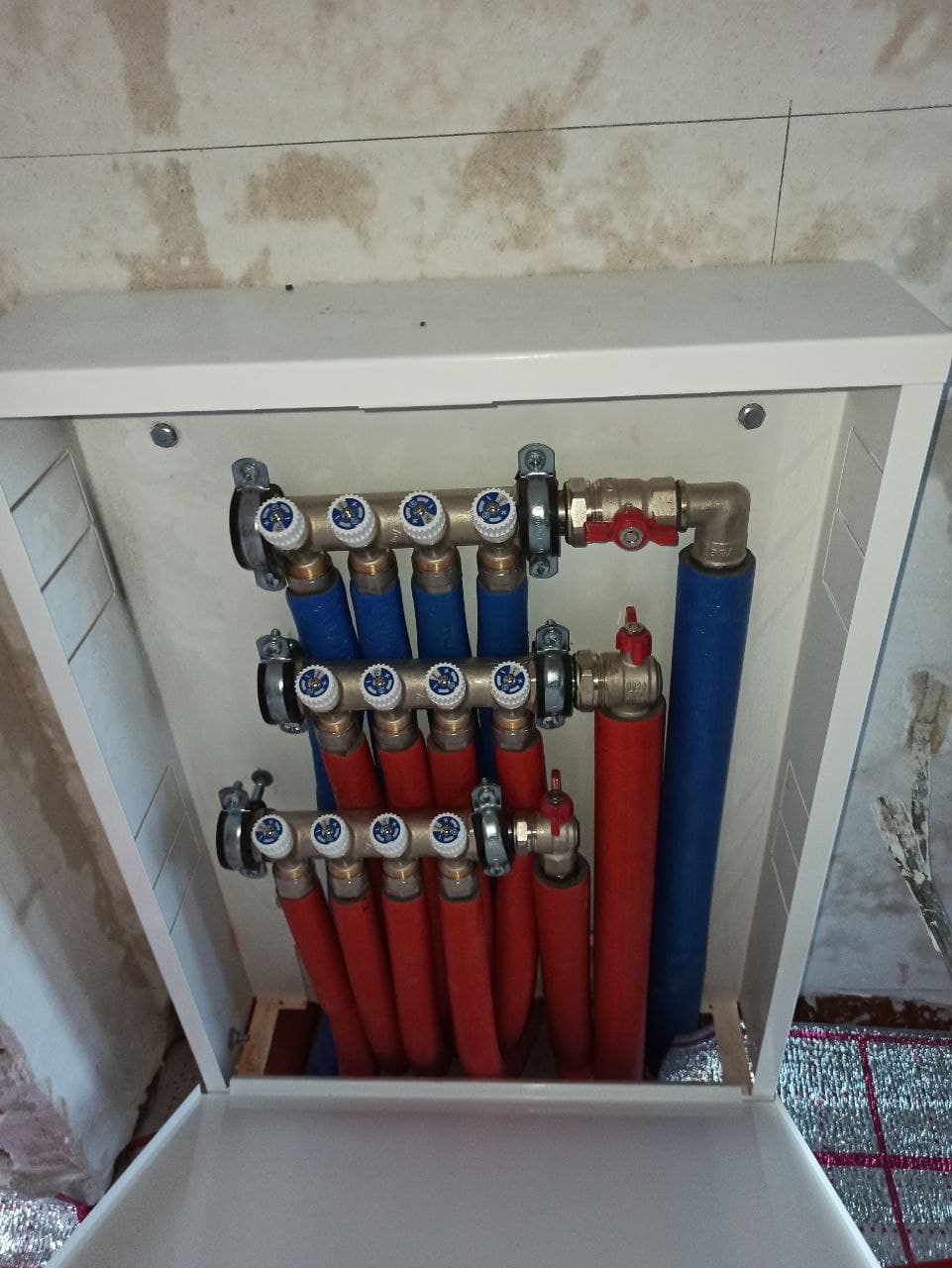

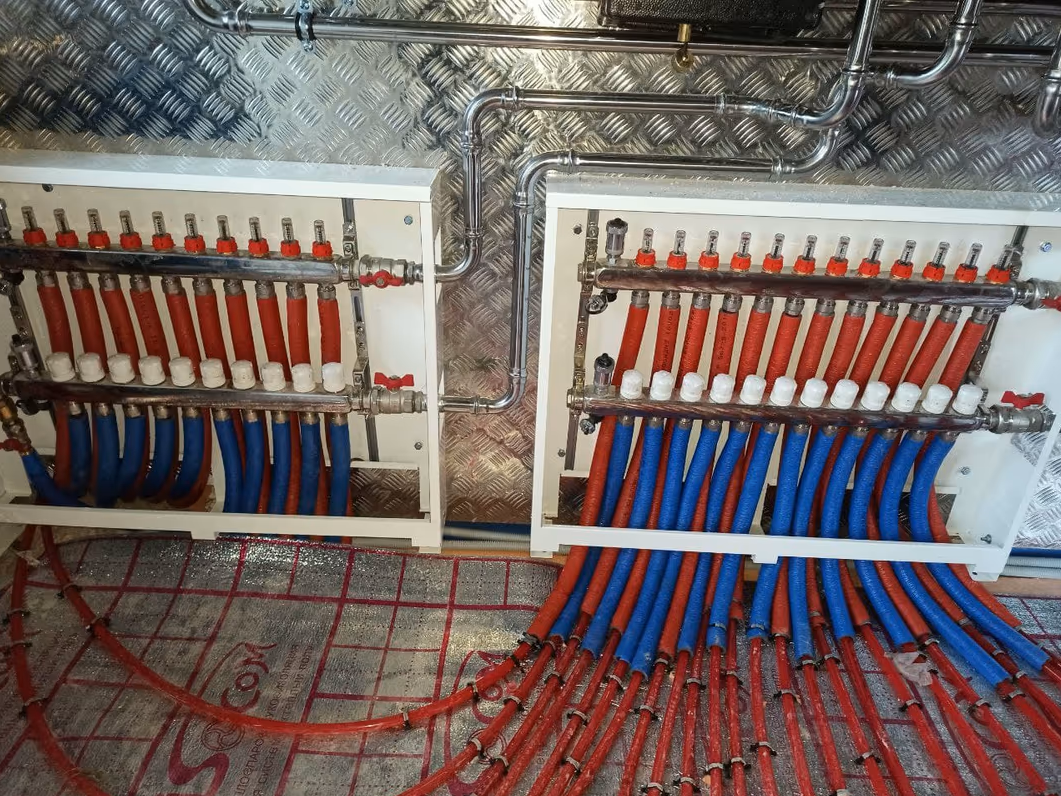

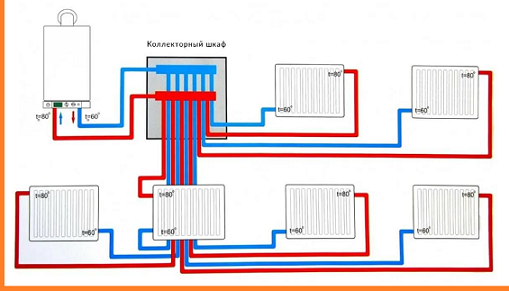

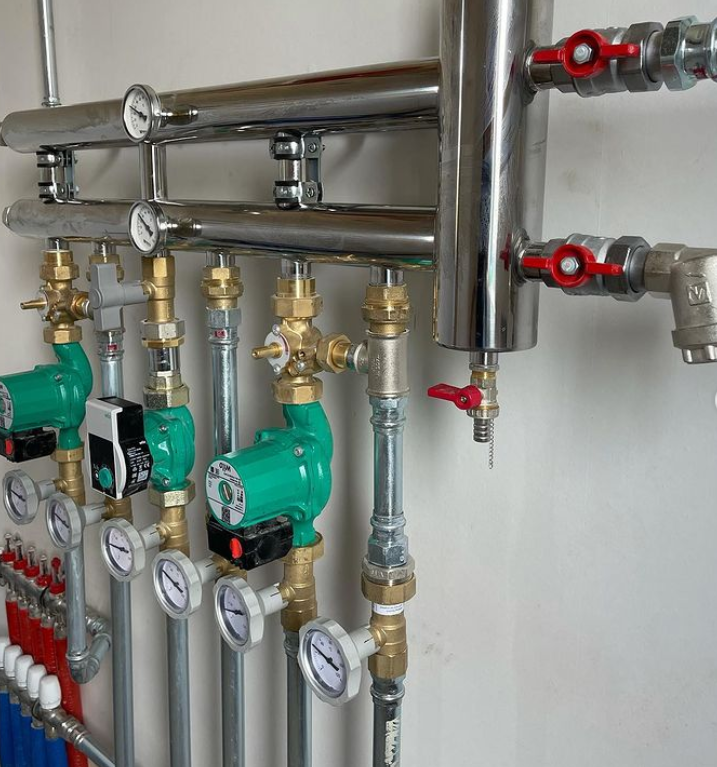

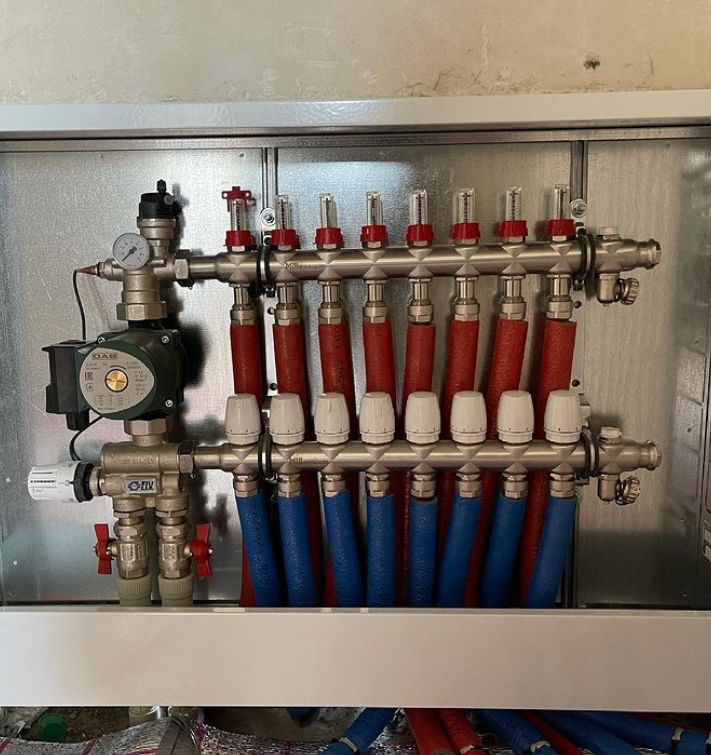

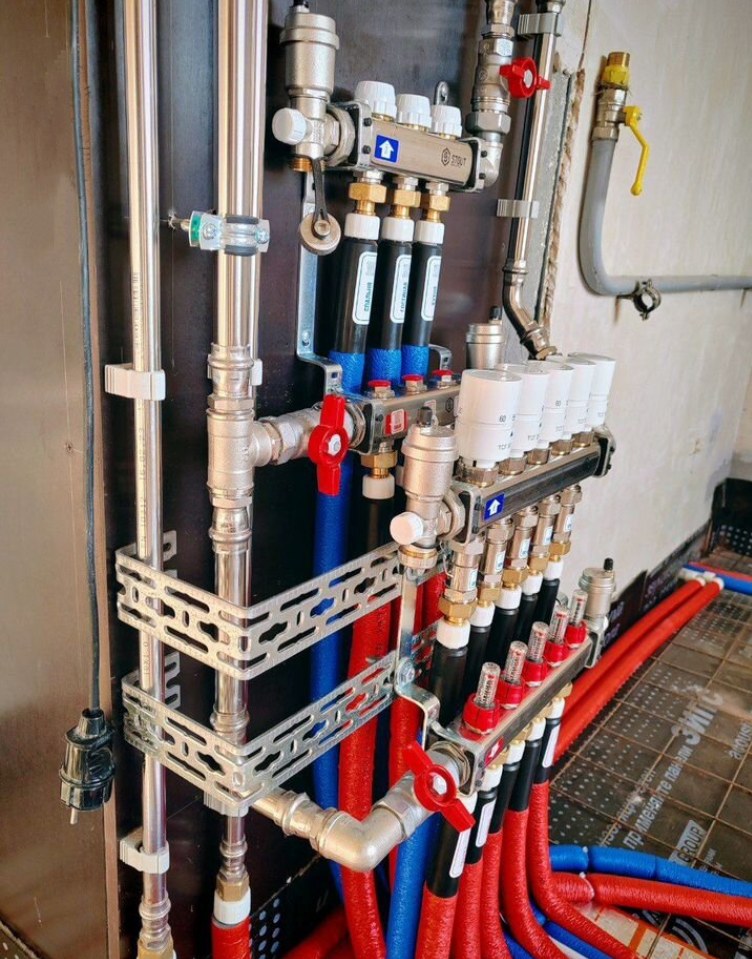

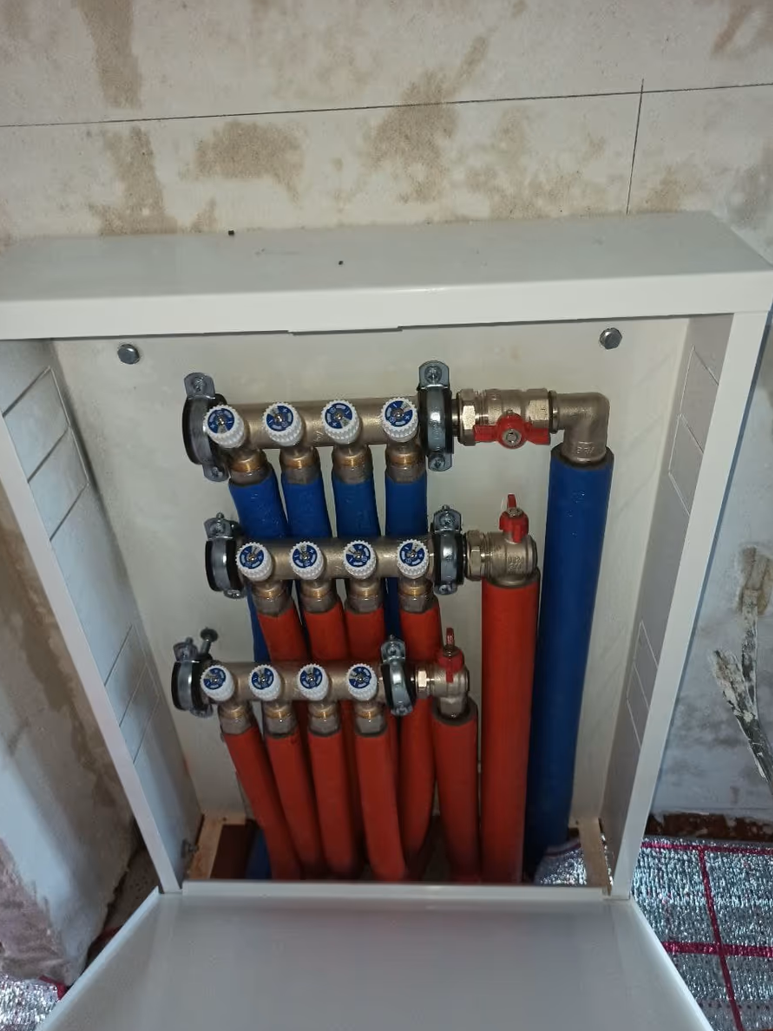

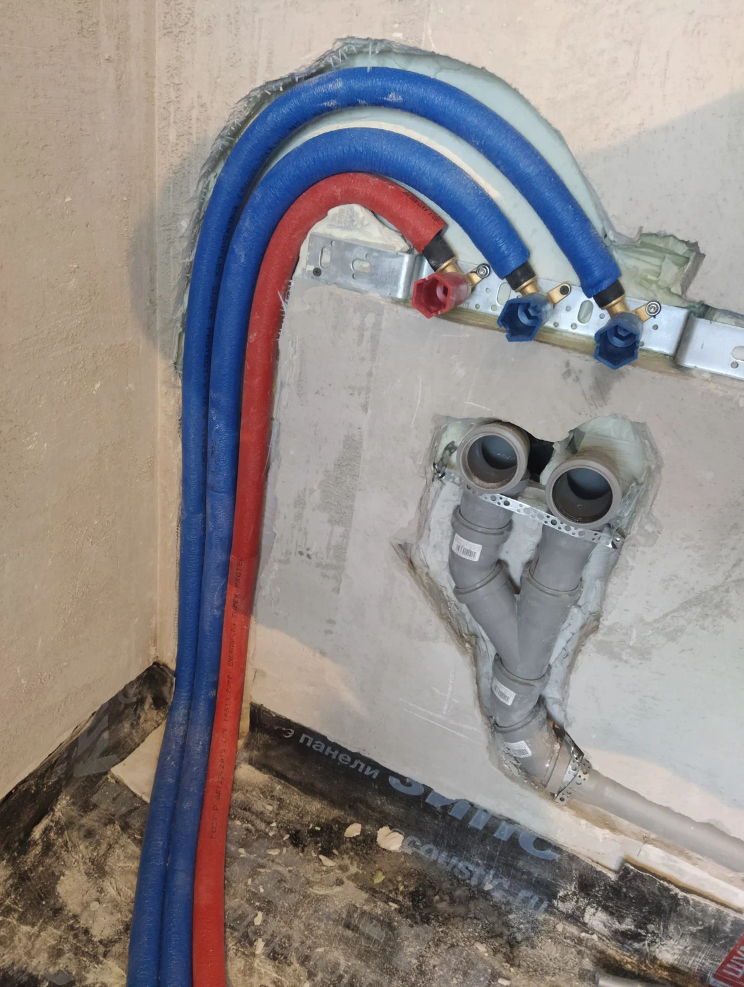

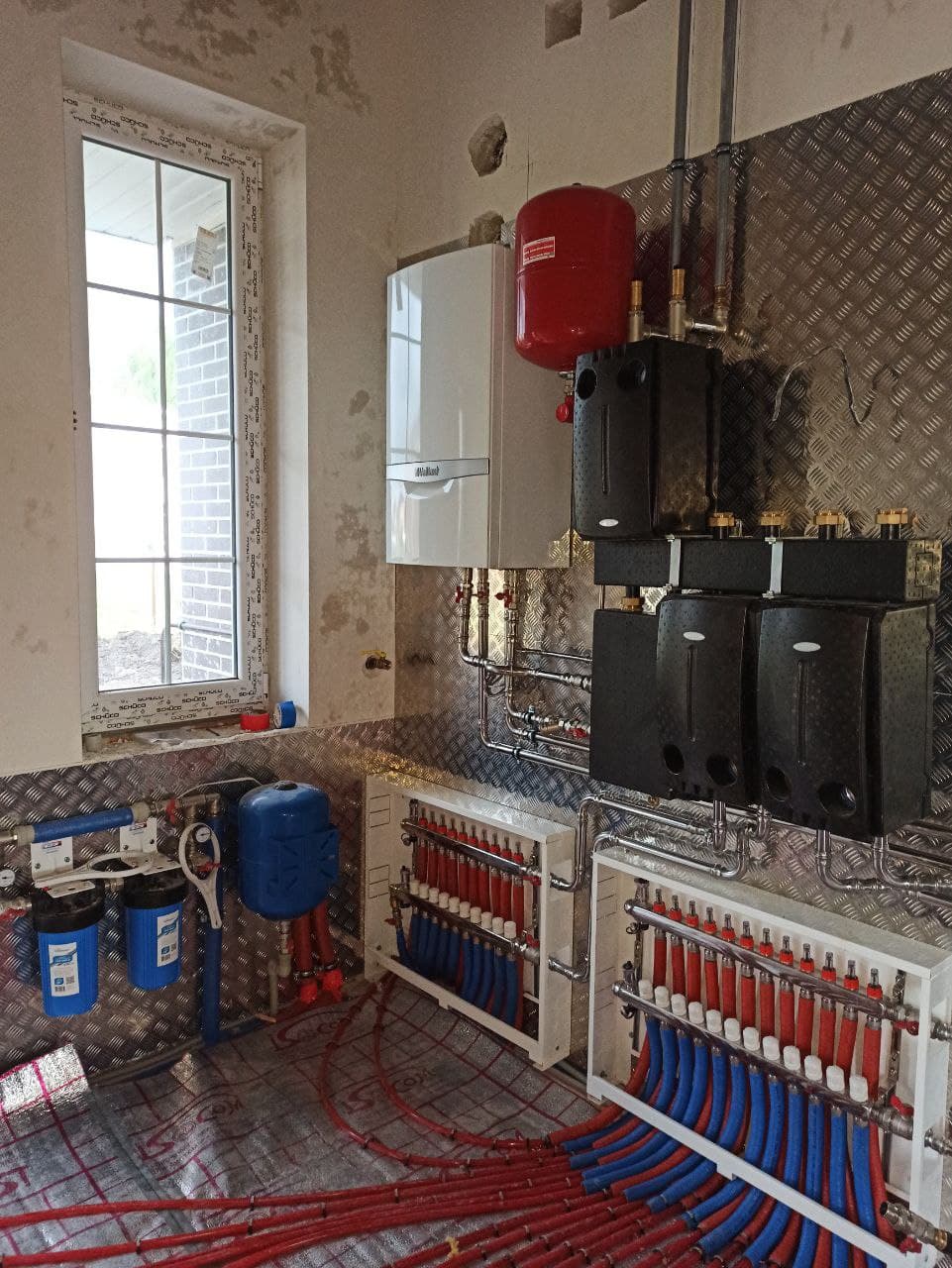

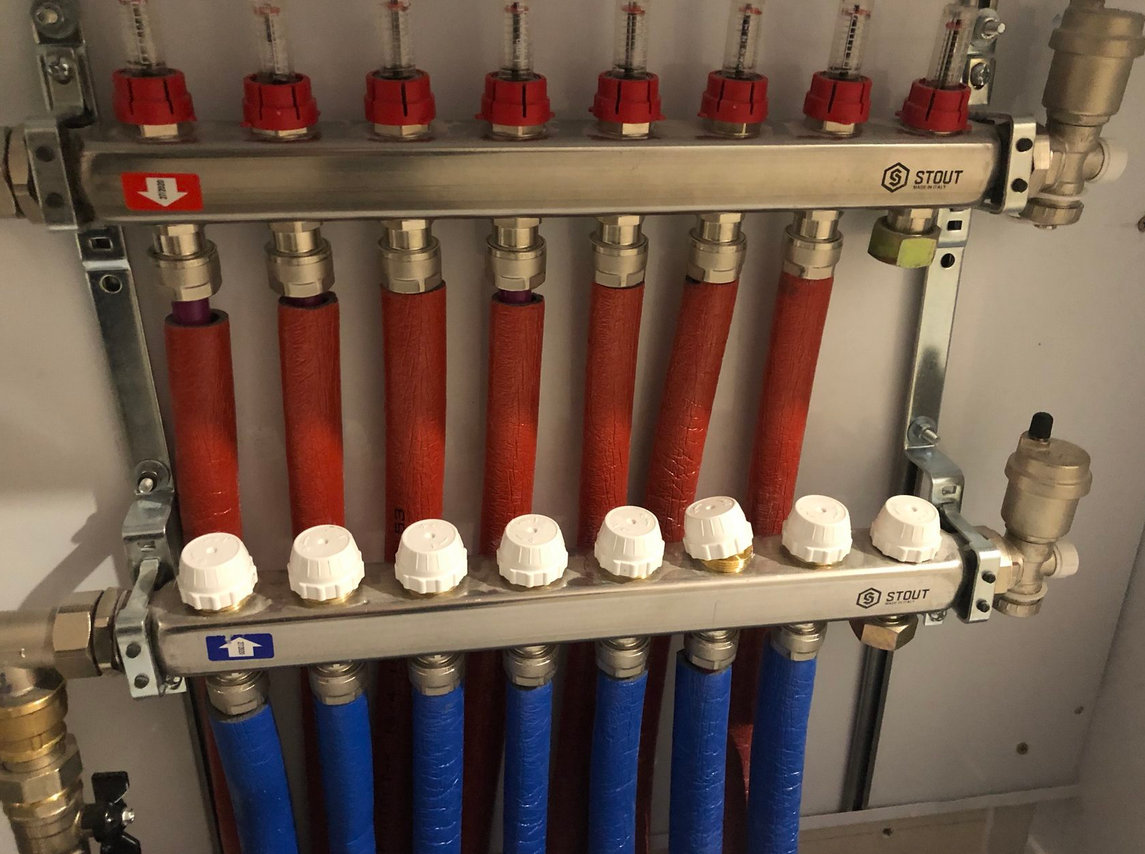

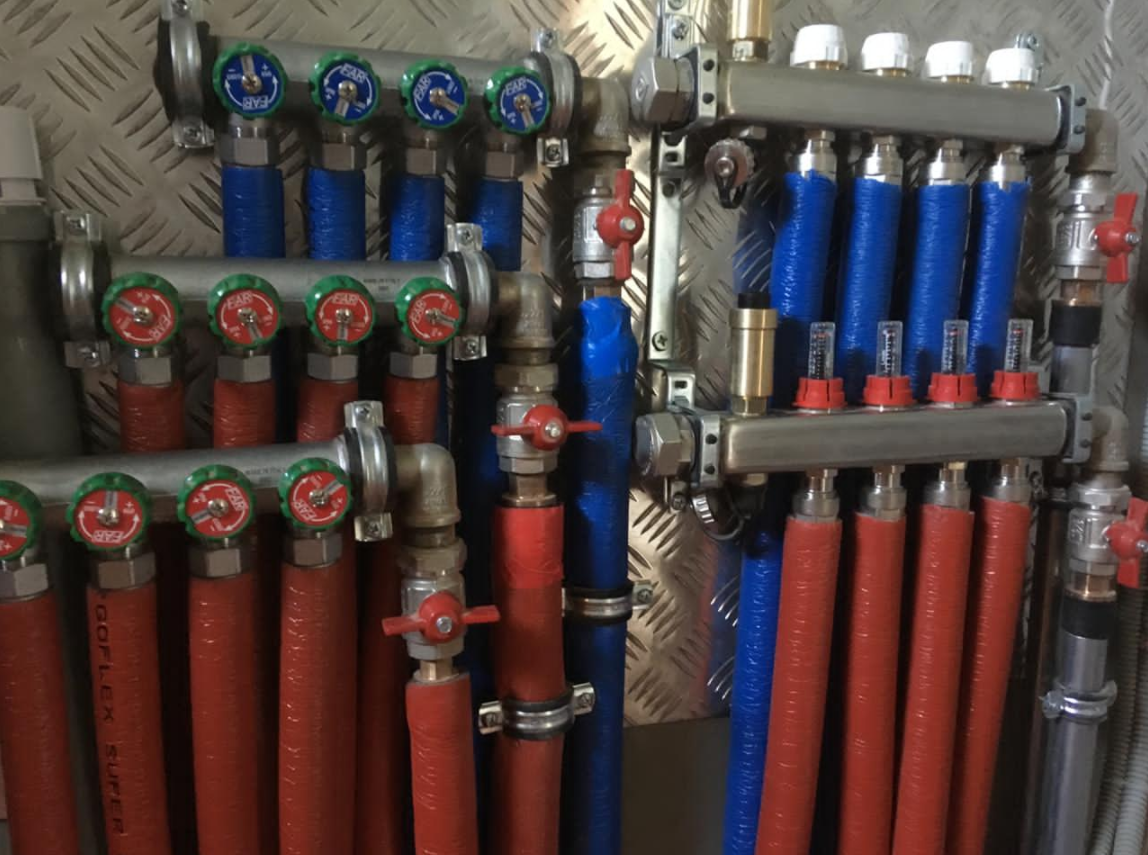

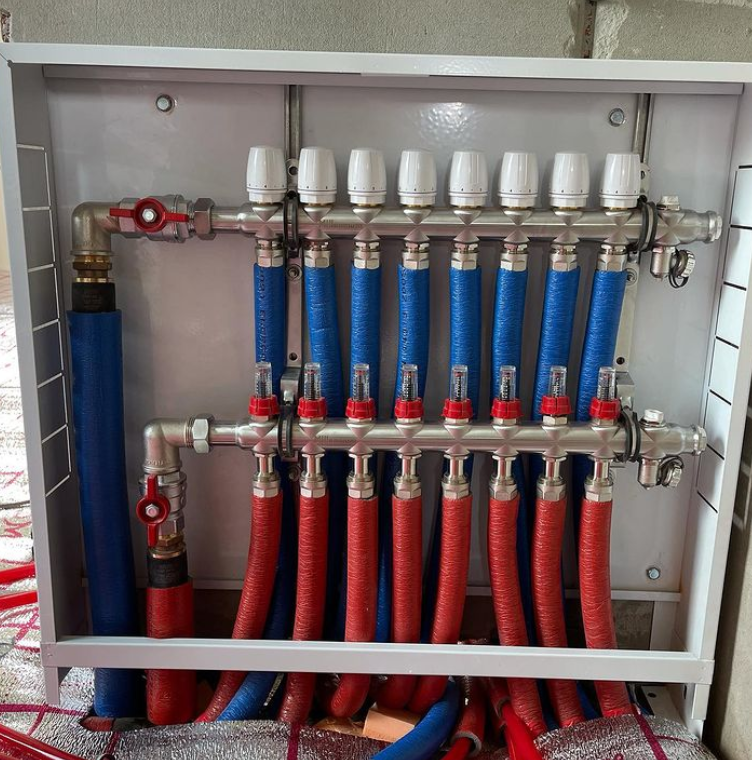

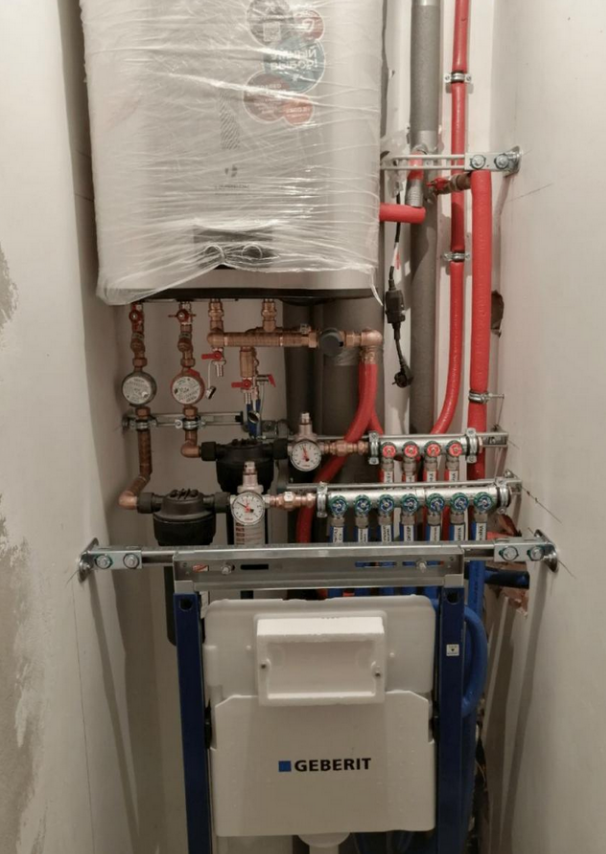

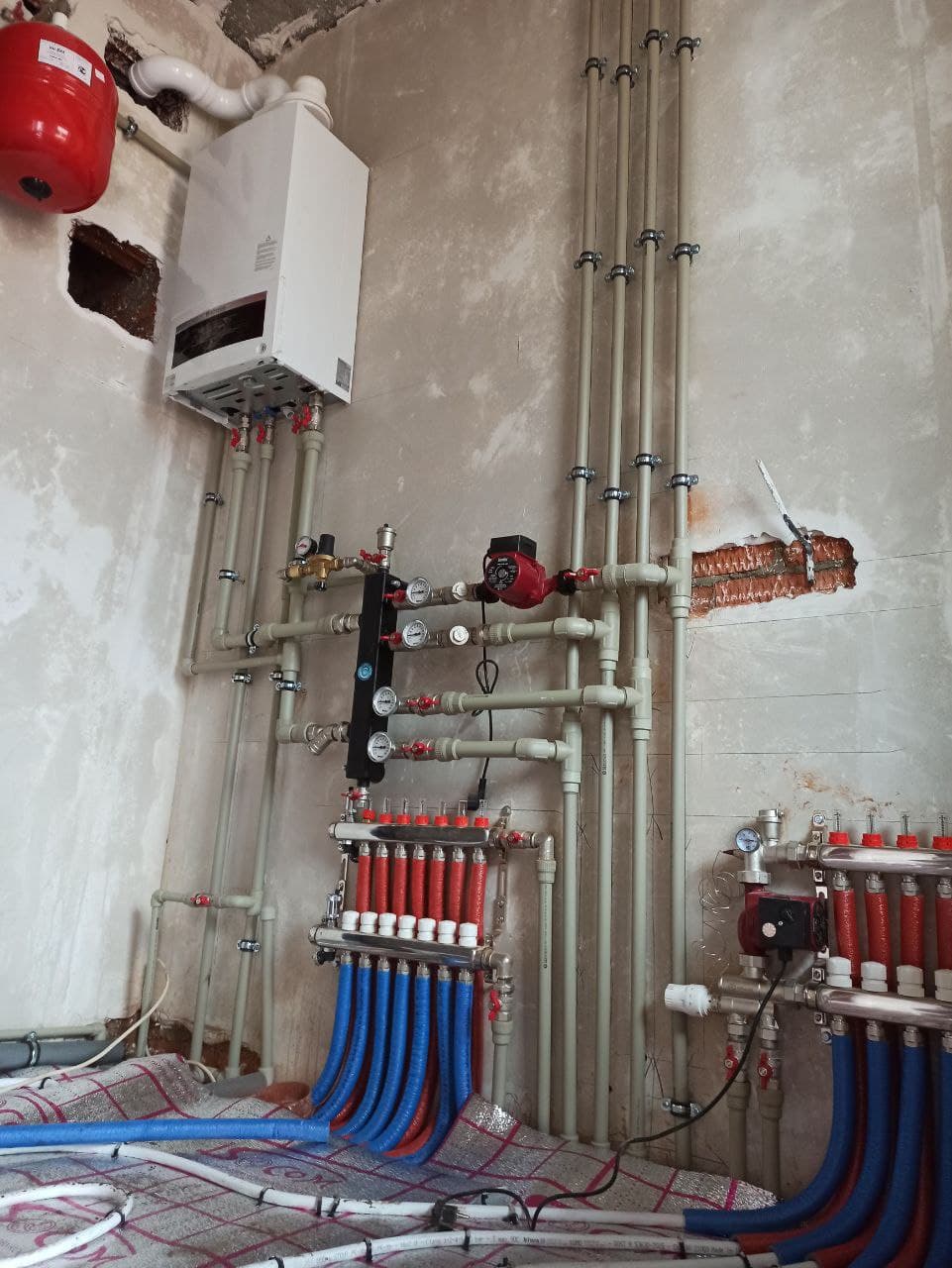

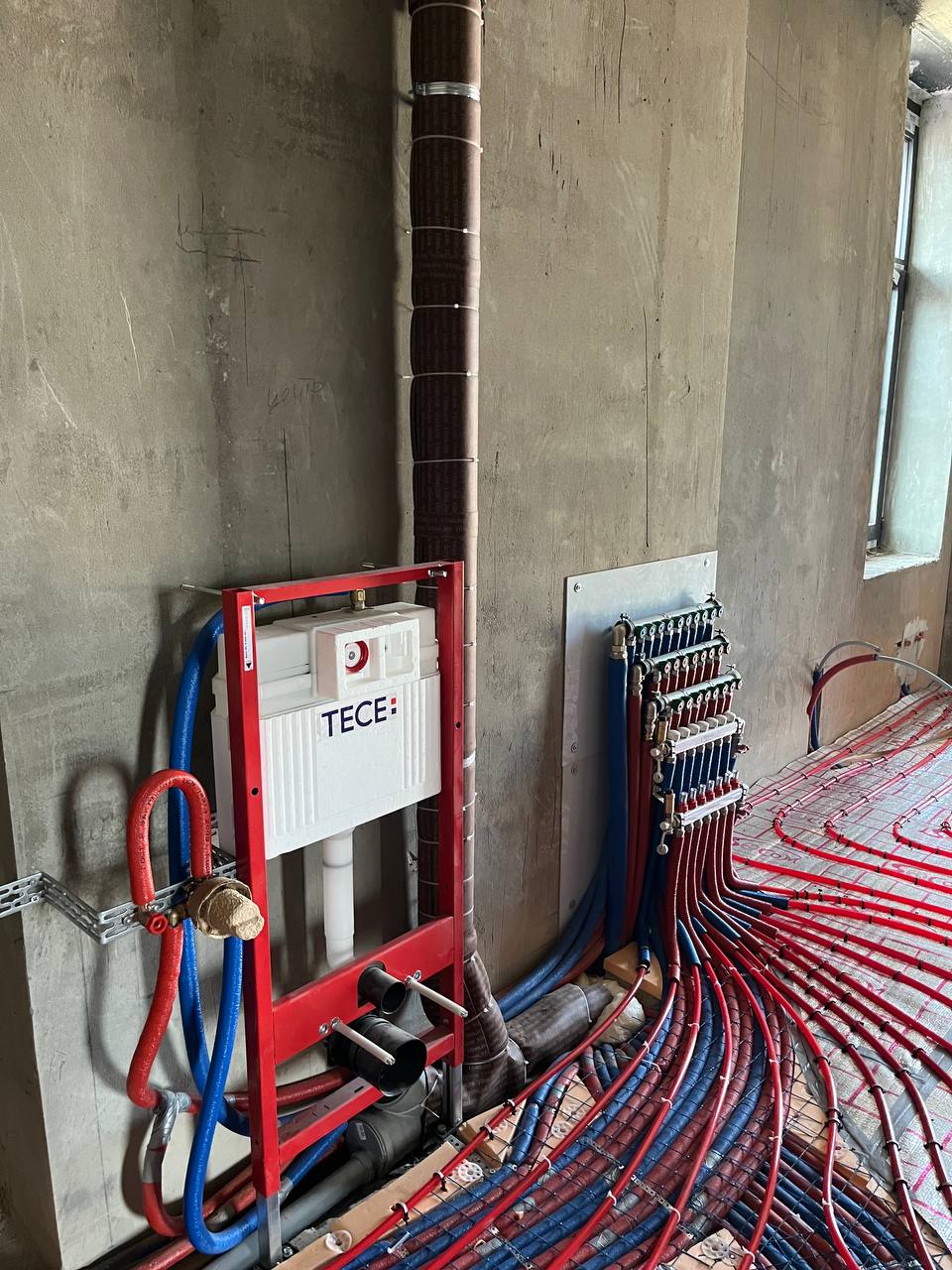

КОЛЛЕКТОРНАЯ (ЛУЧЕВАЯ, ВЕЕРНАЯ) СХЕМА ОТОПЛЕНИЯ

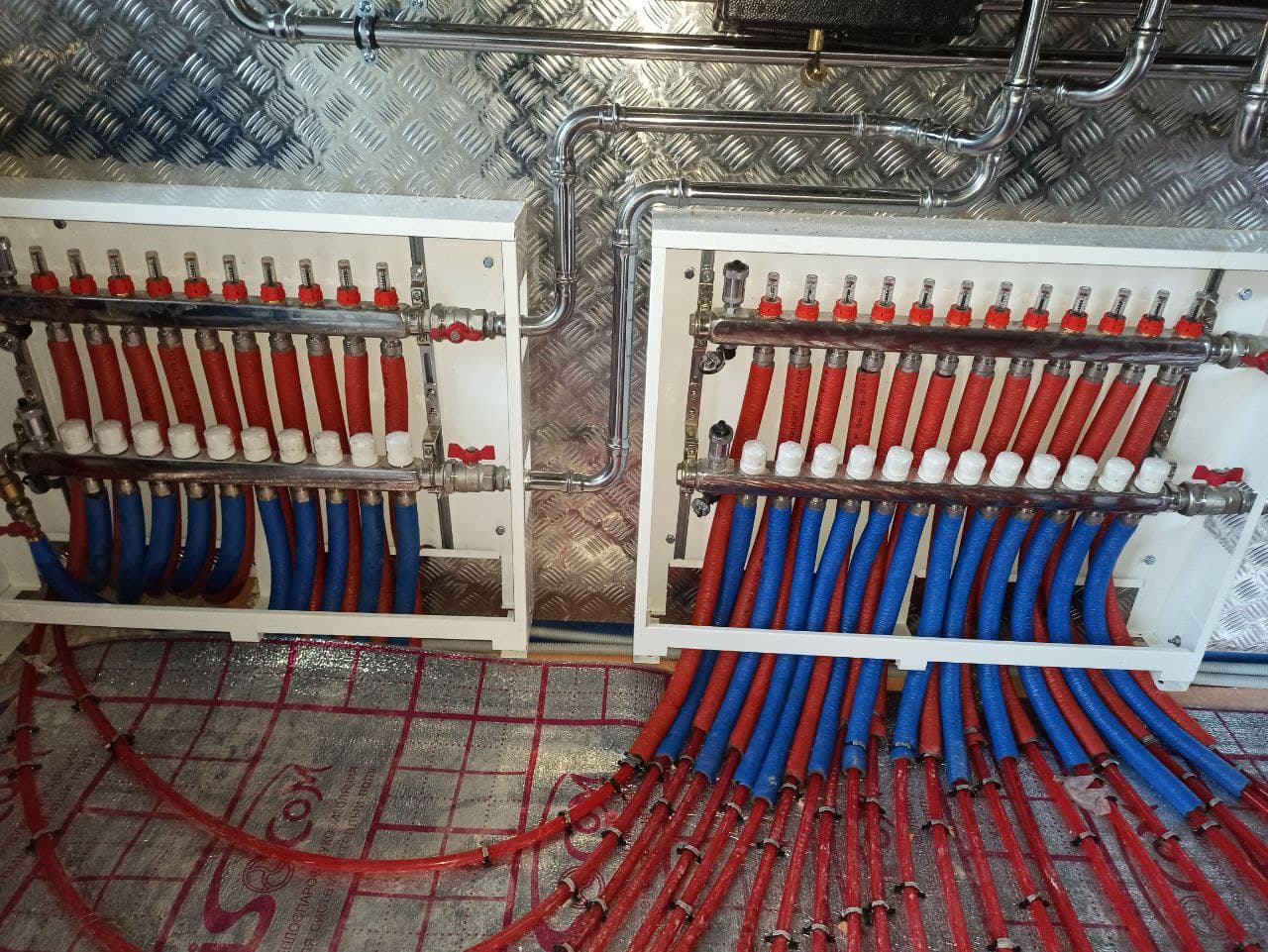

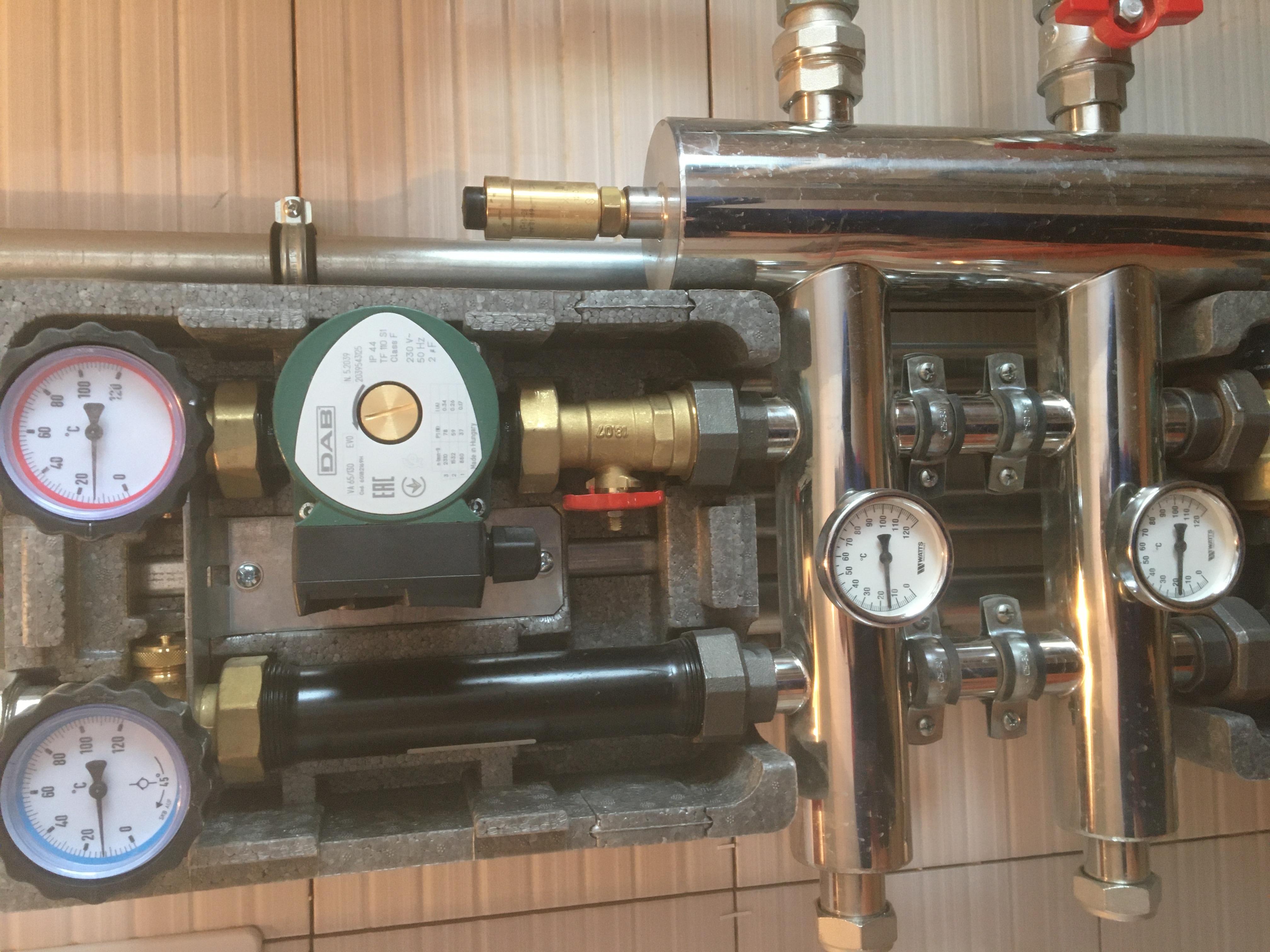

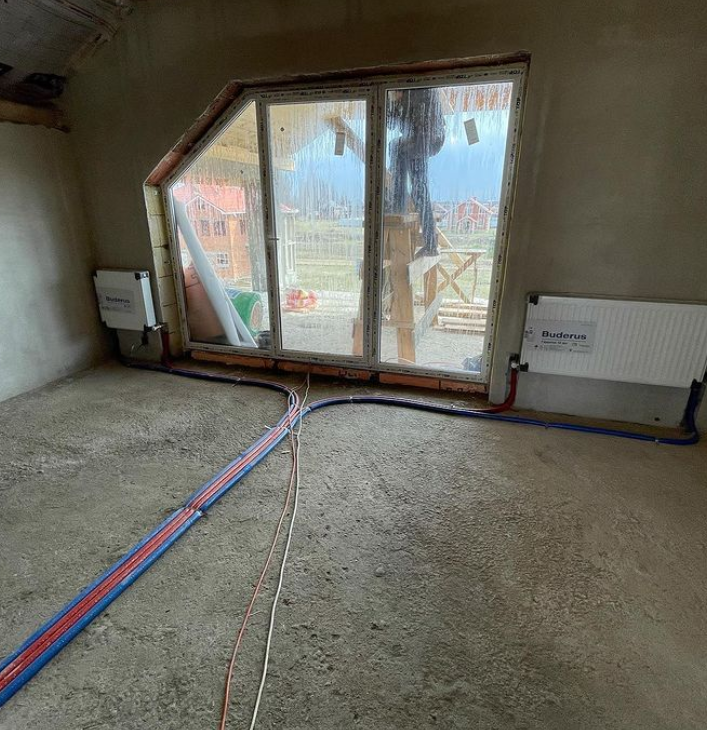

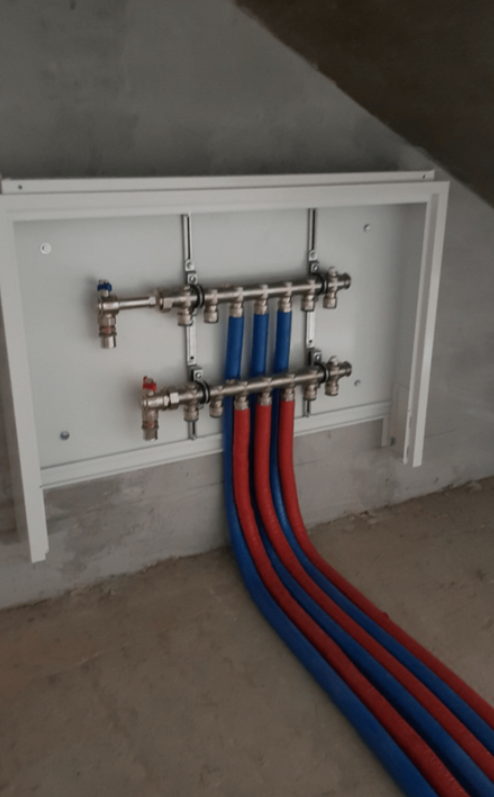

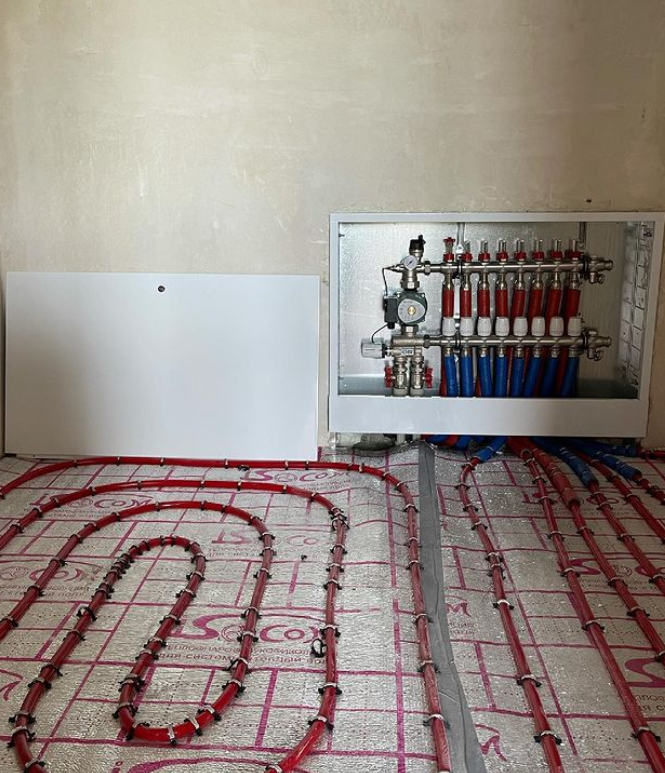

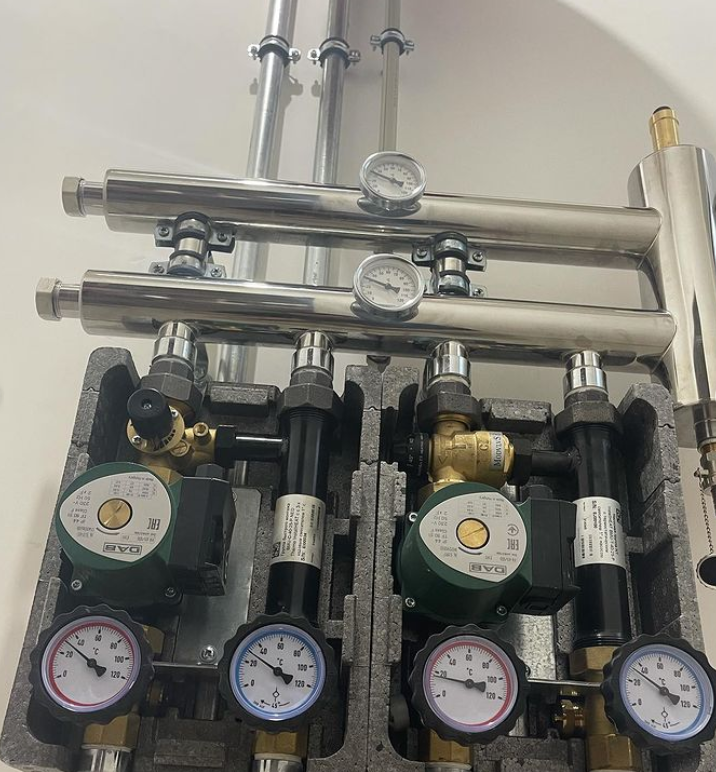

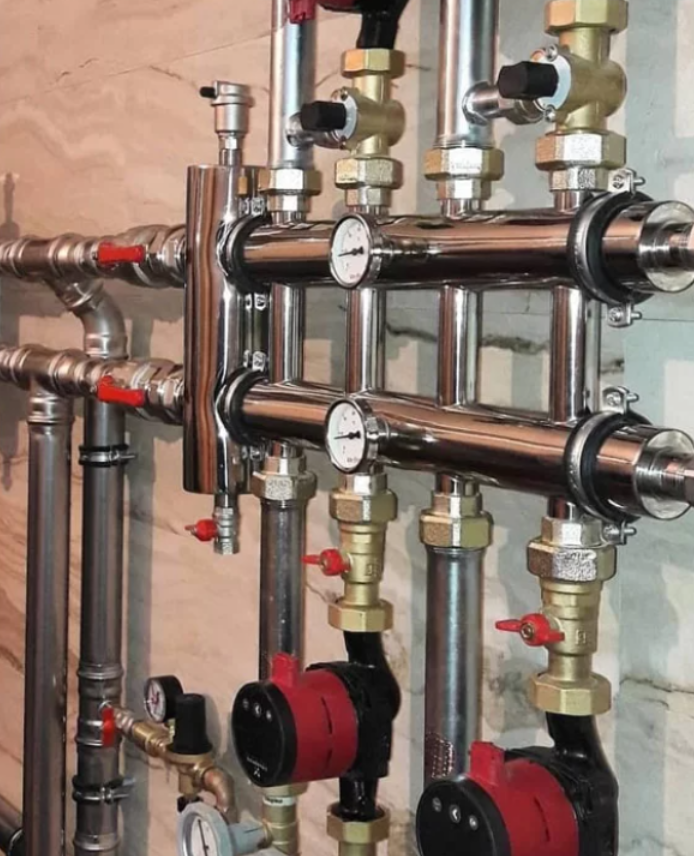

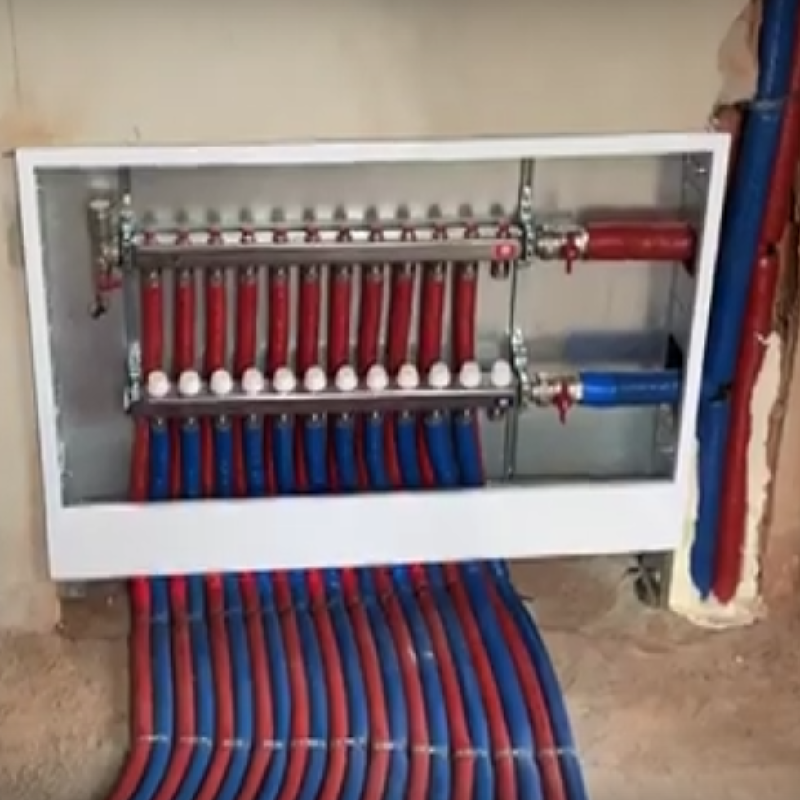

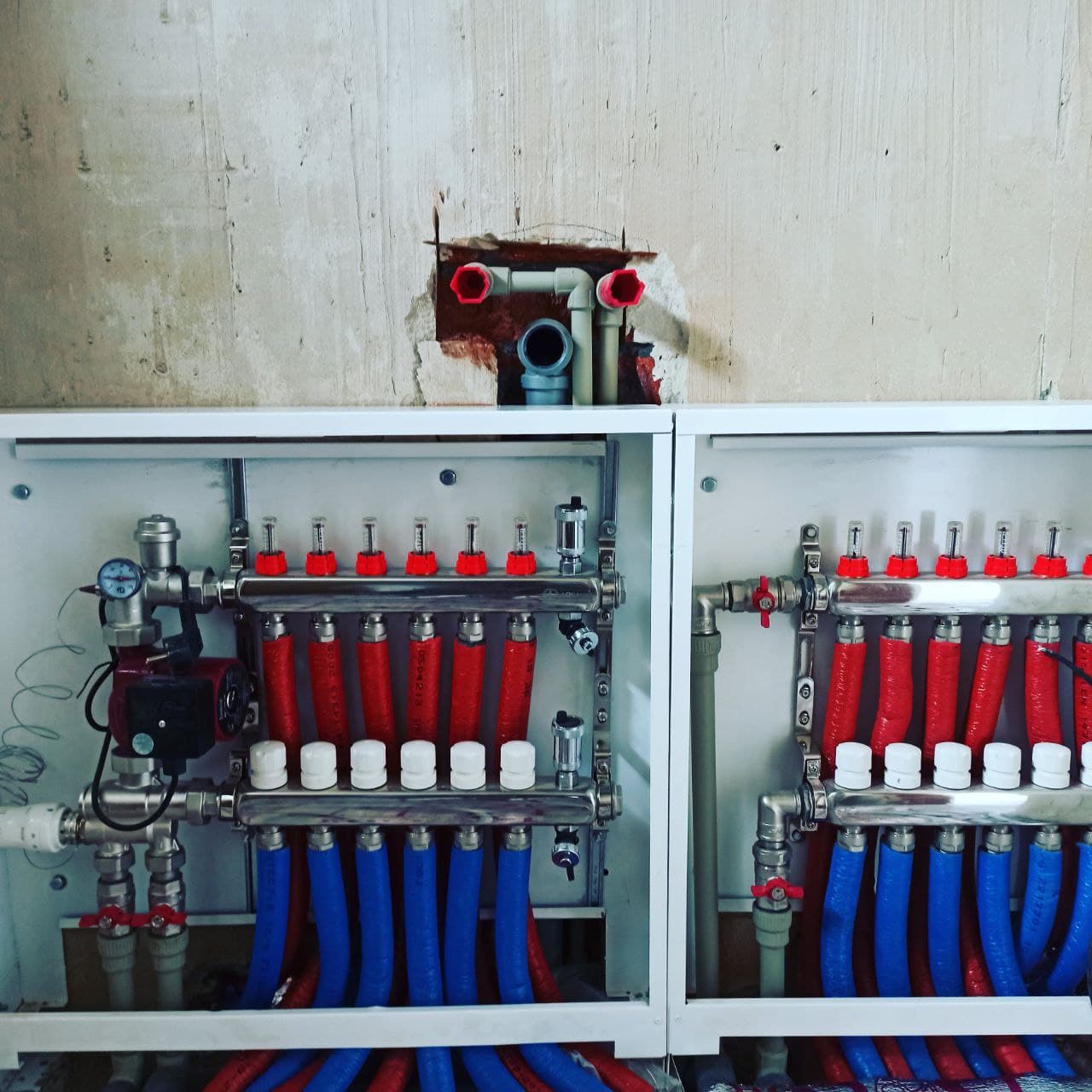

При коллекторной разводке каждый отопительный прибор подсоединяется к распределительному коллектору двумя магистралями — подающей и обратной.
Главное достоинство коллекторного отопления – схема позволяет регулировать температуру теплоносителя на каждом конкретном отопительном приборе или в каждом из контуров в системе водяных теплых полов.
При использовании отопительных трубопроводов из современных материалов (например, поперечно сшитый полиэтилен или металлопласт) между коллекторами и отопительными приборами нет стыков труб. Это повышает надежность системы. В этом случае не опасаться за образование протечек в скрытых полостях. Коллекторная схема отопления частного дома выполняется только скрытым способом. В частных домах и коттеджах этот вид разводки востребован больше других.
ДВУХТРУБНАЯ СХЕМА
Отопление дома двухтрубной схемой предполагает последовательное подключение радиаторов. Магистрали при этом общие для всех отопительных приборов.
Существуют два варианта реализации двухтрубной системы:

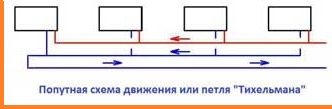

ДВУХТРУБНАЯ ПОПУТНАЯ (ПЕТЛЯ ТИХЕЛЬМАНА)
Движение теплоносителя в прямом и обратном контурах происходит в одну сторону. Обратный контур начинается с первого радиатора, а подающий заканчивается последним. Правильное движение теплоносителя организуется за счет подбора диаметра трубопроводов. Используя петлю Тихельмана можно добиться равномерного прогрева помещений.

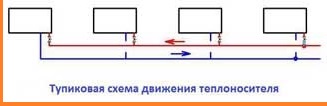

ДВУХТРУБНАЯ ТУПИКОВАЯ
Отличается от предыдущего вида разнонаправленным движением теплоносителя в прямом и обратном контуре и состоит из нескольких ветвей (плечей). Последний радиатор в каждой ветке является тупиковым. От этого радиатора начинается обратный контур.
Двухтрубная тупиковая схема системы отопления сложнее в реализации, чем попутная. Необходимо внимательное выполнение расчета гидравлической составляющей системы. Кроме того, необходимо соблюдать равенство нагрузки каждого плеча. Каждое плечо рекомендуется укомплектовывать не более чем пятью отопительными приборами.
Достоинства двухтрубных систем – низкая цена реализации и надежность работы (по сравнению с однотрубными).
Из недостатков можно выделить – необходимость большого количества соединений отопительных труб. Это значительно уменьшает надежность системы, и особенно критично при скрытой прокладке.
Кроме того, отсутствует возможность индивидуальной настройки каждого отопительного прибора в отдельности, что часто не позволяет установить требуемую температуру в конкретном помещении.

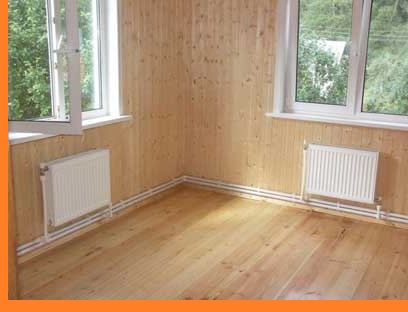

При двухтрубной разводке магистрали могут быть проложены, как открыто, так и скрыто. В первом случае обычно используются трубы из меди или полипропилена, во втором — из поперечно сшитого полиэтилена. Поперечно сшитый полиэтилен применяется по причине повышенной надежности соединения трубы с фитингом.
КОМБИНИРОВАННАЯ СХЕМА СИСТЕМЫ ОТОПЛЕНИЯ
Комбинирование лучевой и двухтрубной разводки применяется, если в отапливаемом помещении несколько окон. К ближнему радиатору идет соединение от коллектора, а далее последовательно подключаются другие имеющиеся в помещении батареи.
Комбинированный вариант выбирается с целью снижения цены на отопление загородного дома. По нему можно соединять последовательно до 5 радиаторов практически без потери общего качества и надежности системы.
ОДНОТРУБНАЯ СХЕМА («ЛЕНИНГРАДСКАЯ»)
Однотрубная разводка отопления – схема устаревшая, но иногда еще использующаяся. В ней применяется одна труба, образующая кольцевой контур. К этой трубе последовательно подключаются радиаторы. По этой трубе подводится теплоноситель к радиаторам и по ней же он уходит обратно к котлу.
Единственный плюс «ленинградки» – ее низкая цена. Существенный недостаток — разная температура теплоносителя в радиаторах. Наиболее дальние от котла радиаторы нагреваются недостаточно. Для отопления в частных домах в сегодняшних реалиях ленинградская схема практически не применяется именно из-за этого.

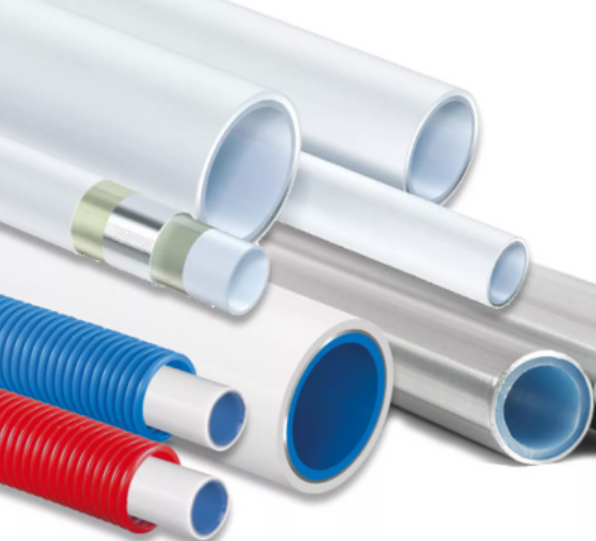

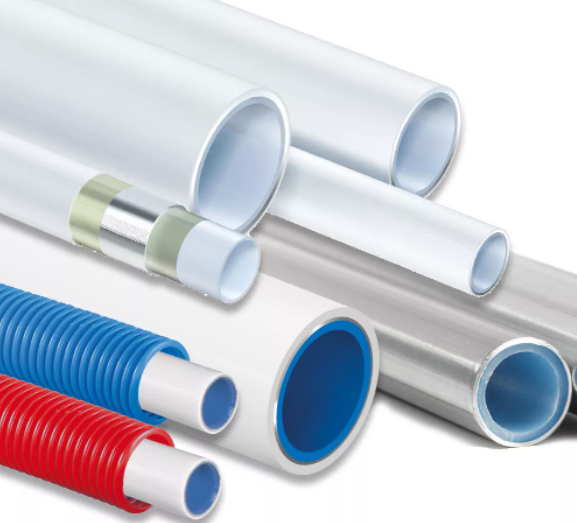

МАТЕРИАЛЫ ОТОПИТЕЛЬНЫХ ТРУБ
При разработке системы в зависимости от способа прокладки труб выбирается их материал. Это связано с его температурным расширением и гибкостью.
Например, стальные трубы можно прокладывать как внутри, так и снаружи. Сшитый полиэтилен и металлопласт рекомендуется укладывать скрытым способом. Открытый способ их прокладки нежелателен, так как из-за значительного провисания нарушается эстетика интерьера. Полипропиленовые магистрали желательно прокладывать открыто. В противном случае возможные протечки по стыкам могут быть вовремя не обнаружены.
Далее рассмотрим внимательнее основные виды отопительных трубопроводов и перечислим их основные преимущества и недостатки.

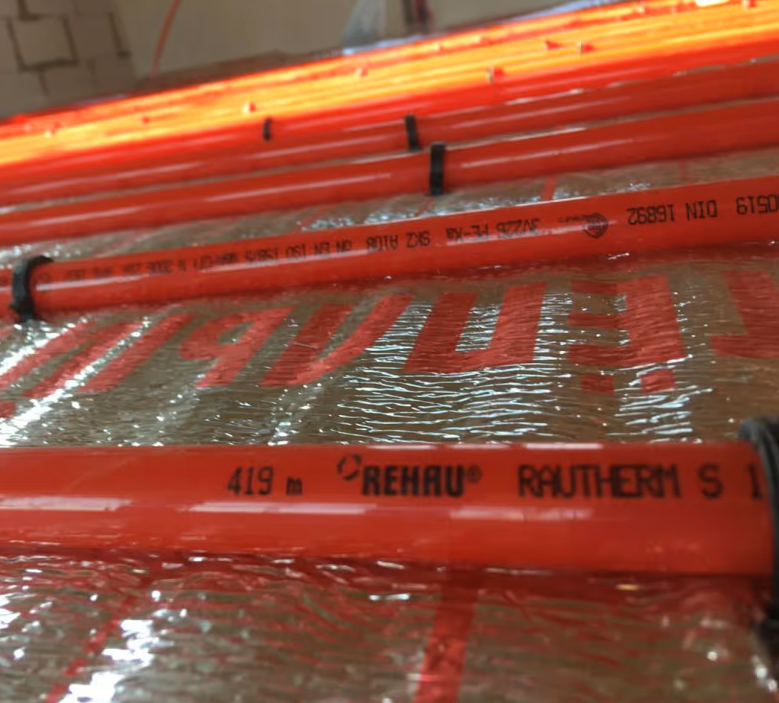

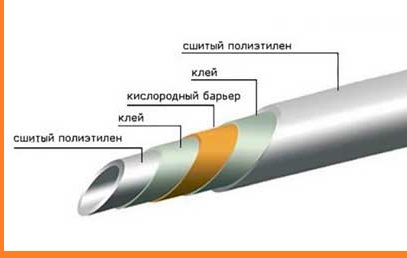

ПОПЕРЕЧНО СШИТЫЙ ПОЛИЭТИЛЕН
Современные технологии изготовления труб из этого материала позволяют достичь высоких потребительских свойств. Изготовленные методами сшивки трубы имеют маркировку PEX.
Ведущие производители труб из сшитого полиэтилена изготавливают пресс-фитинги к ним. Их обжим производится с помощью специального инструмента. Полученные соединения отличаются высокой прочностью.
Преимущества:

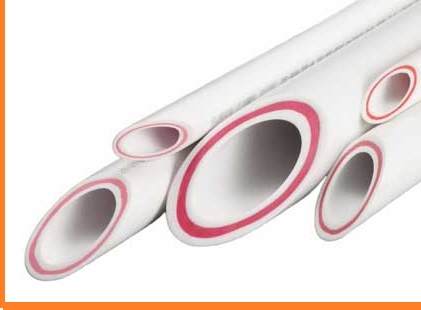

ПОЛИПРОПИЛЕН
Это легкий материал, получаемый из нефтепродуктов. Из него изготавливаются как сами трубы, так и фитинги. Трубы соединяются между собой фитингами методом пайки.
Преимущества:
Современные полипропиленовые трубы, в целях повышения их потребительских качеств и надежности, армируются. Материалы для армирования – стекловолокно или алюминий. Оптимальный вариант для обогрева – полипропилен, армированный стекловолокном.

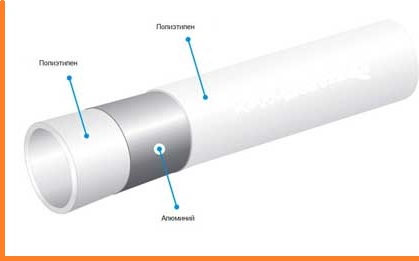

МЕТАЛЛОПЛАСТ
Название материала отражает его структуру. Он состоит из слоев полиэтилена, алюминия и клеящего слоя. Трубы из этого материала используются с латунными фитингами.
Преимущества:

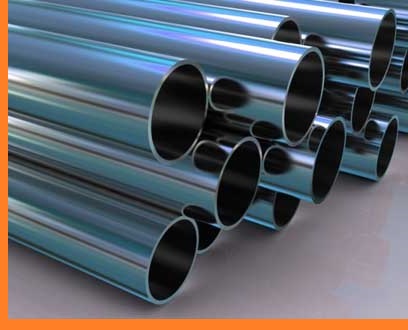

СТАЛЬ
Этот материал традиционно применяется для изготовления отопительных трубопроводов. До недавнего времени практически все трубы для обогрева помещений изготавливались только из этого материала. Соединения магистралей осуществляется сварным методом или с помощью резьбовых фитингов.
Преимущества:

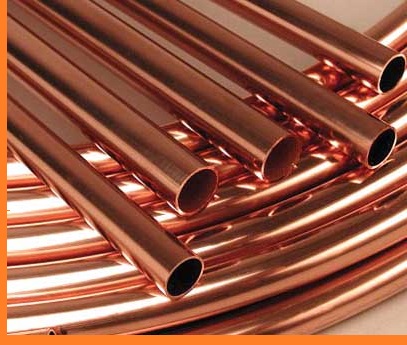

МЕДЬ
Отопительные системы, построенные на медных трубах – редкость. Причина – высокая цена таких трубопроводов.
Преимущества:
НЕРЖАВЕЮЩАЯ СТАЛЬ
Отопление дома из нержавеющих стальных труб существенно дороже, однако они лишены одного из главных недостатков — подверженности коррозии. Как следствие, трубопроводы из нержавеющей стали служат гораздо дольше и могут применяться практически в любых отопительных системах. Но их стоимость очень высокая и они применяются в очень редких случаях.
СИЛЬФОННЫЕ ТРУБЫ
Они представляют собой гофрированные гибкие шланги из нержавеющей стали. Они не часто используются в отопительных системах. Иногда они выступают в качестве подводов к радиаторам или конвекторам, если использование для этой цели обычных труб по какой-то причине затруднено.
ОТОПИТЕЛЬНЫЕ ПРИБОРЫ
Для водяного отопления в доме могут быть использованы различные виды отопительных приборов – радиаторы, конвекторы, регистры, теплые полы. Подробнее о каждом из этих приборов мы расскажем ниже.

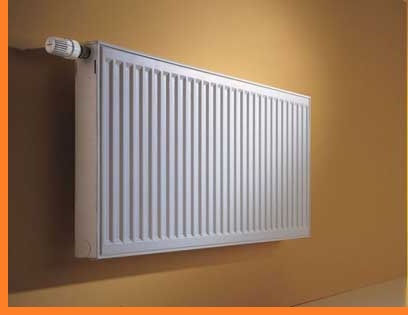

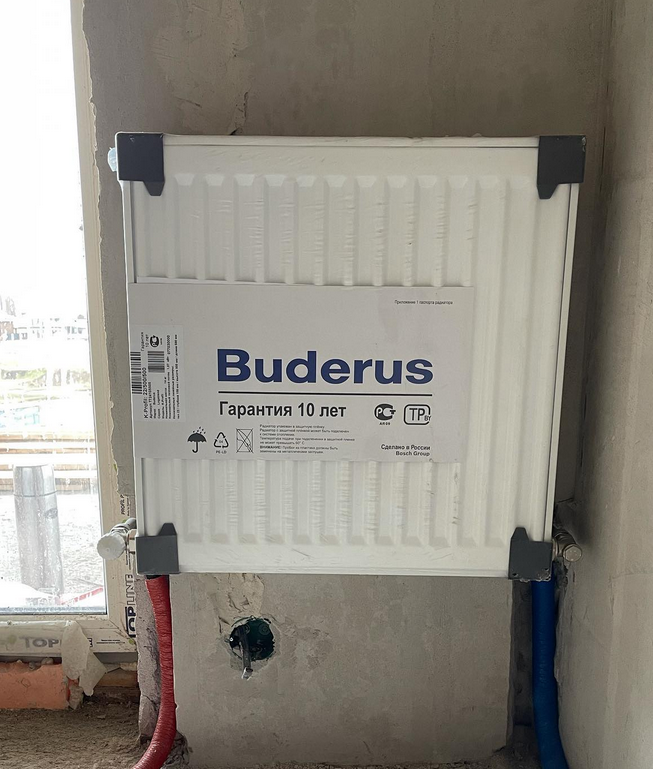

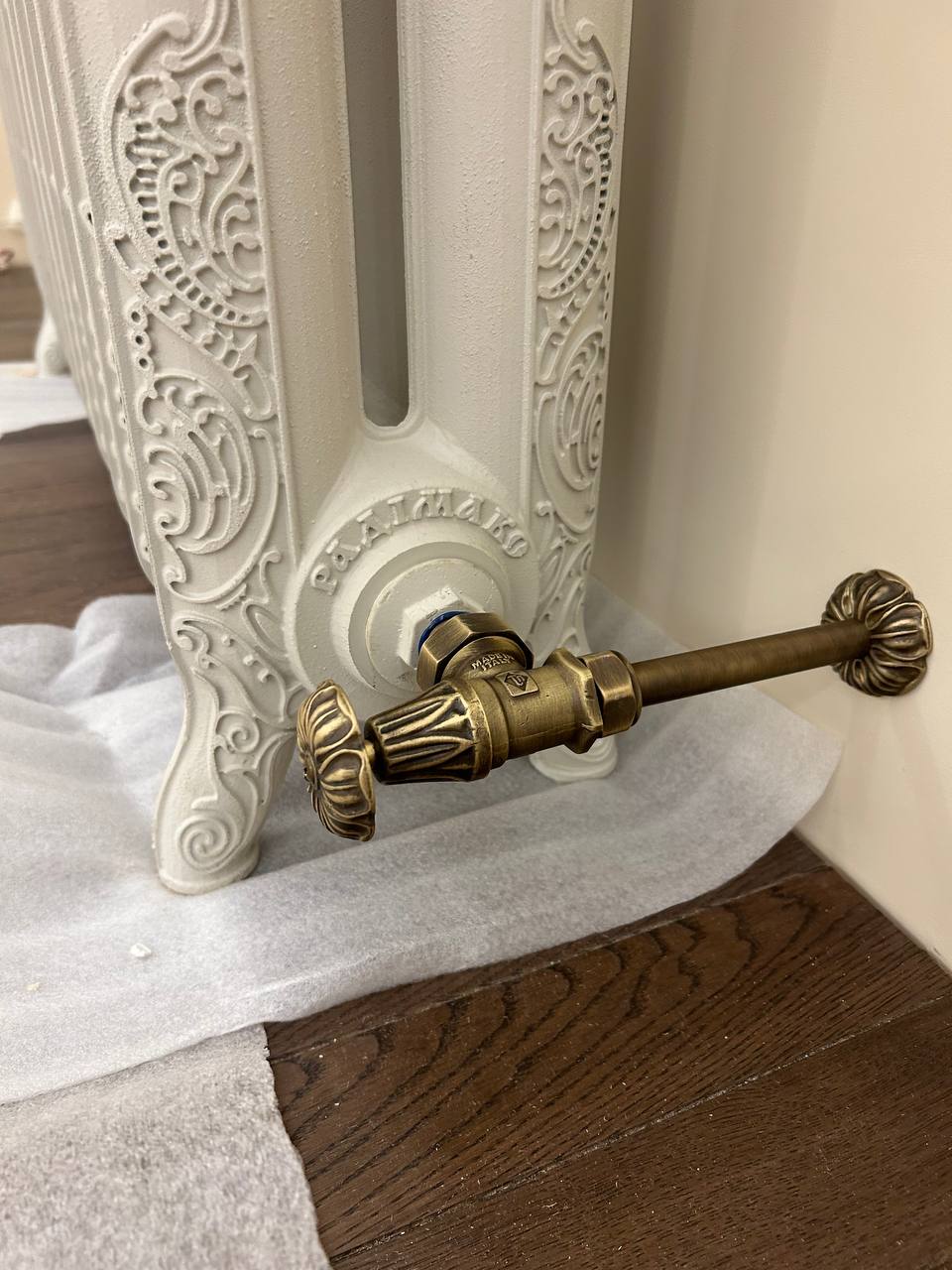

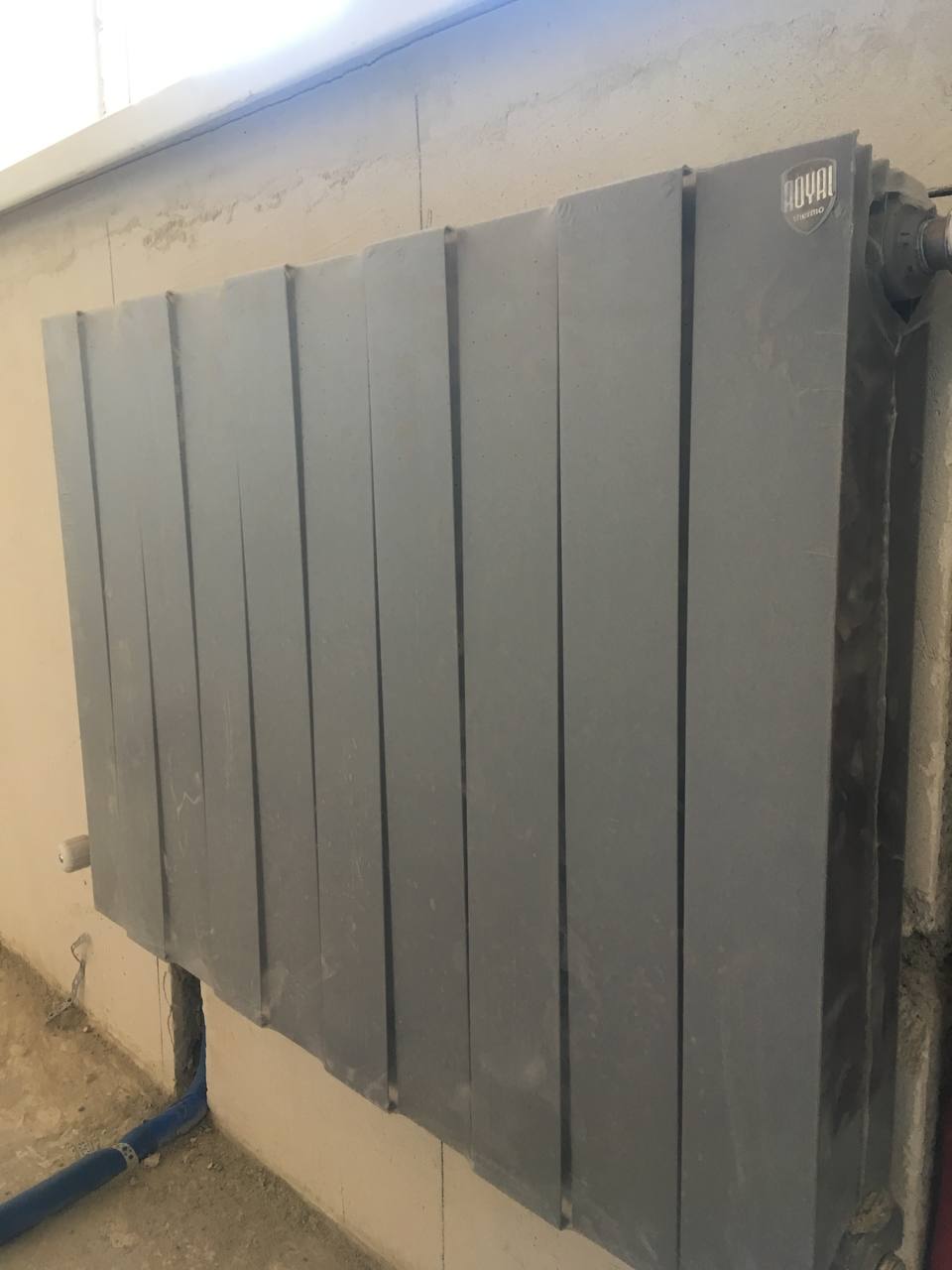

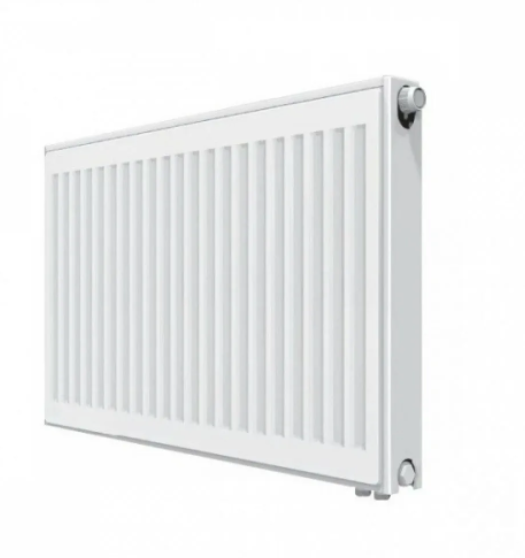

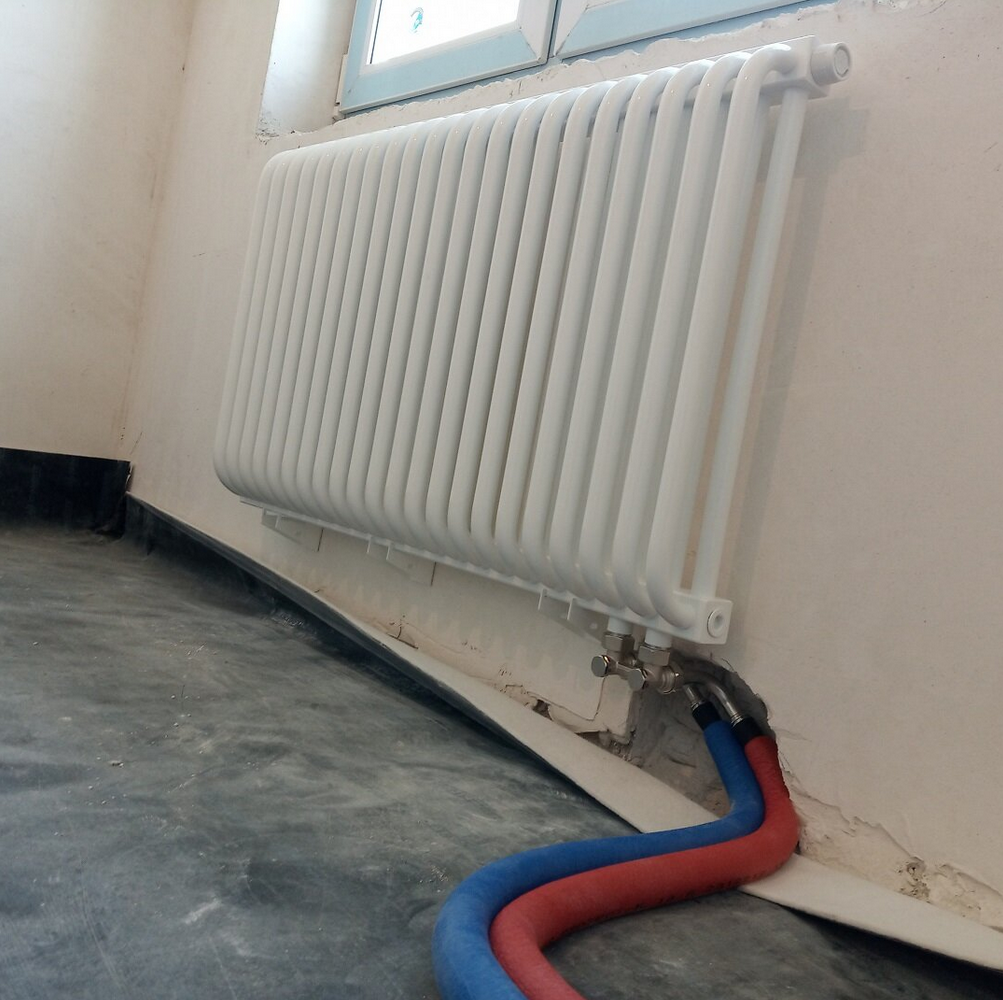

РАДИАТОРЫ

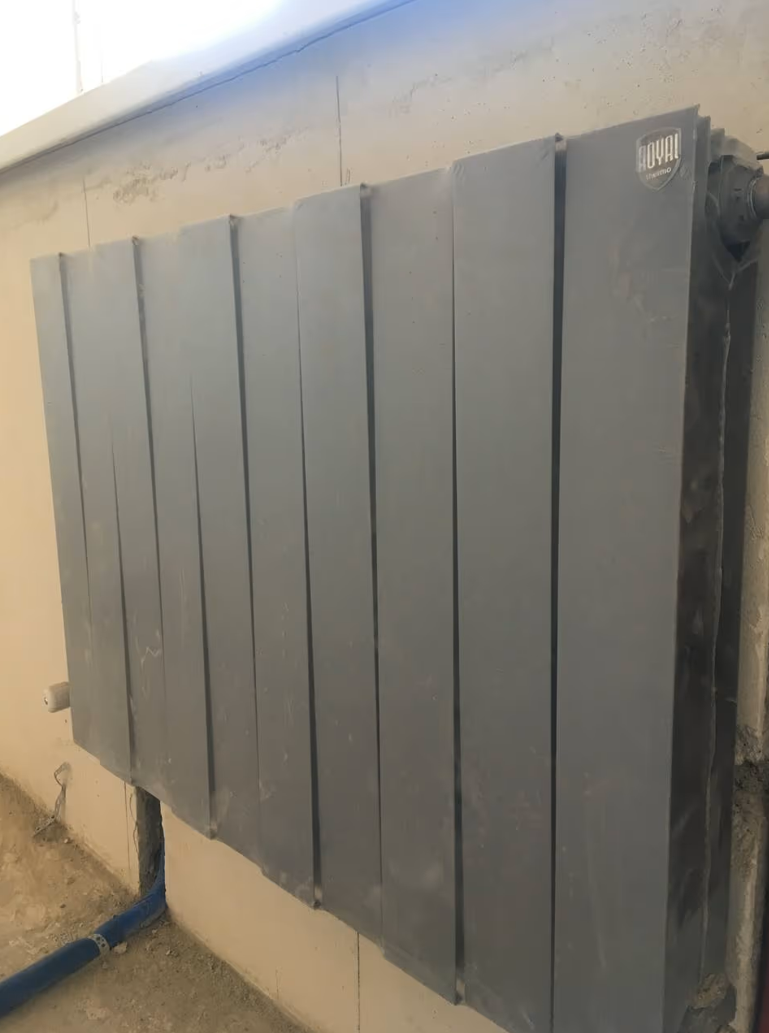

Самыми распространенными отопительными приборами являются радиаторы. Они могут отличаться количеством секций (кроме того, существуют несекционные радиаторы) и материалом. Чем большая площадь фронтальной поверхности, тем больше тепла прибор при этом выделяет.
Радиаторы делятся на следующие типы:
3 Алюминиевые секционные

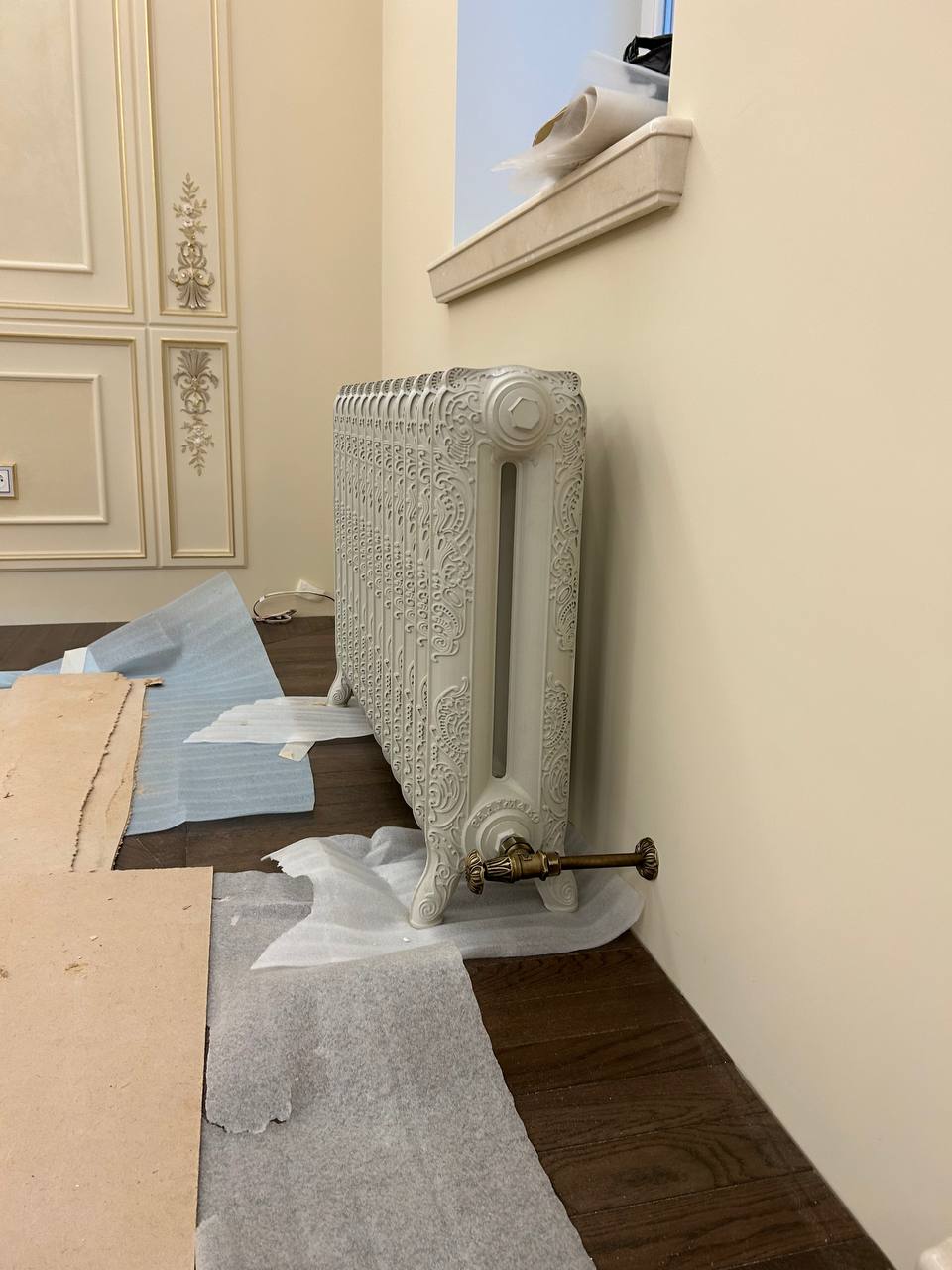

4 Чугунные
Могут обладать следующим типом подключения:
КОНВЕКТОРЫ
Помимо радиаторов, отопление дома, можно осуществить водяными конвекторами. Принцип их действия основан на том, что нагретый воздух поднимается вверх, вытесняя холодный. Это явление называется конвекцией, отсюда и название данного прибора. Как правило, конвекторы устанавливаются под окнами. Поступающий вверх теплый воздух от них создает «завесу», блокирующую поступление холодного воздуха снаружи.
По своему расположению конвекторы могут быть:
Напольные конвекторы монтируются на полу при помощи поставляемых в комплекте ножек. Они имеют небольшой размер, но обладают высокой теплоотдачей.

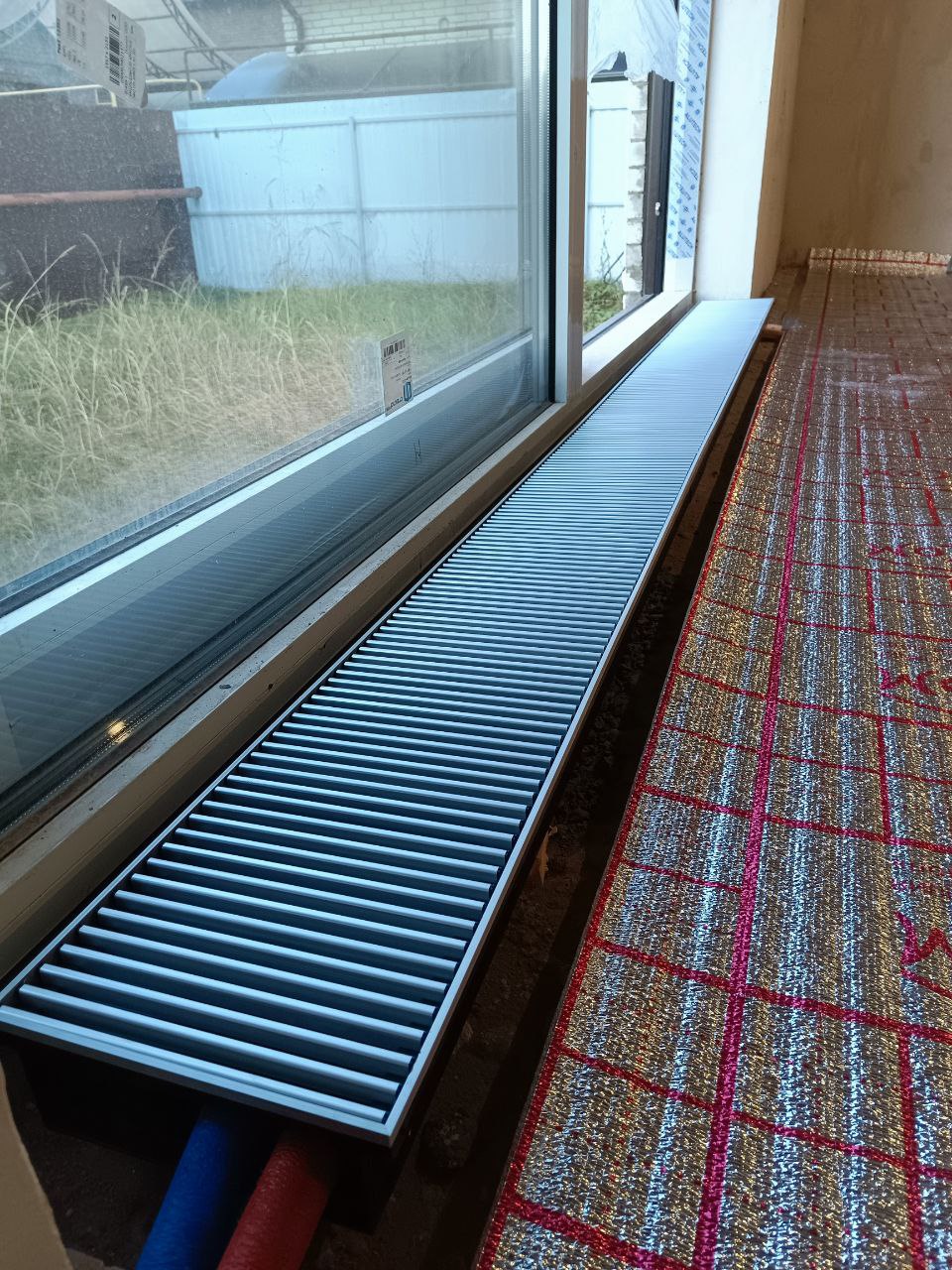

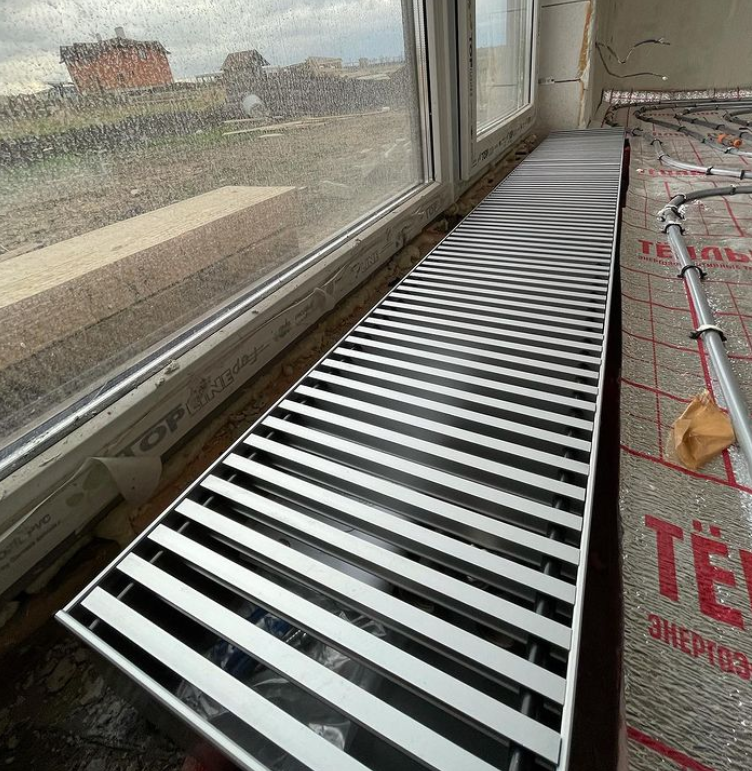

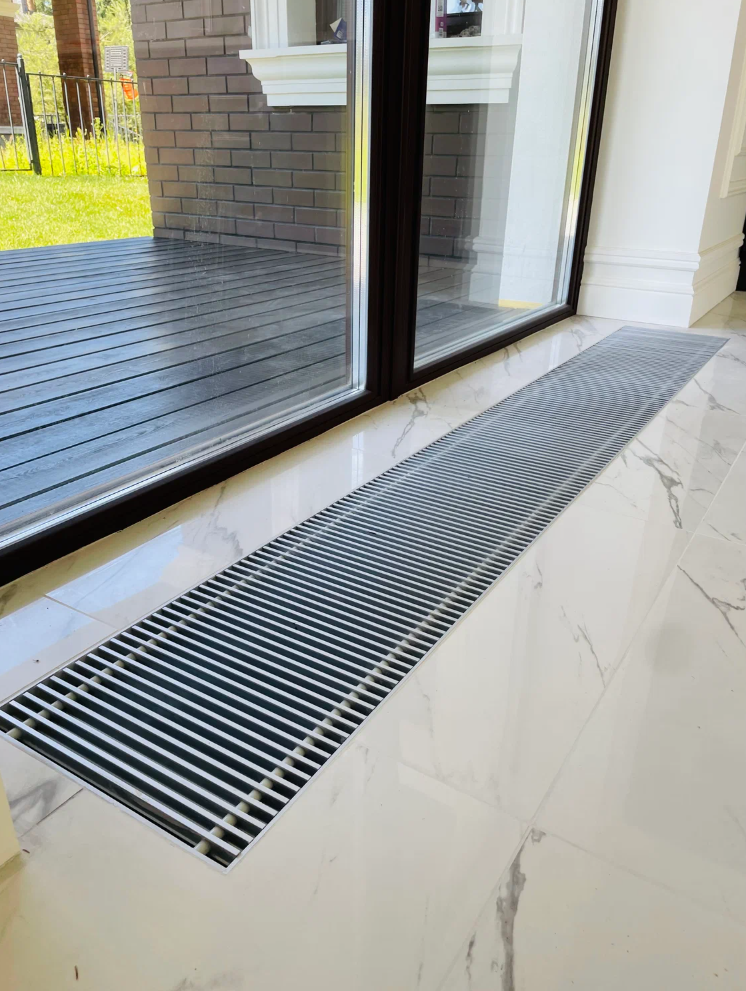

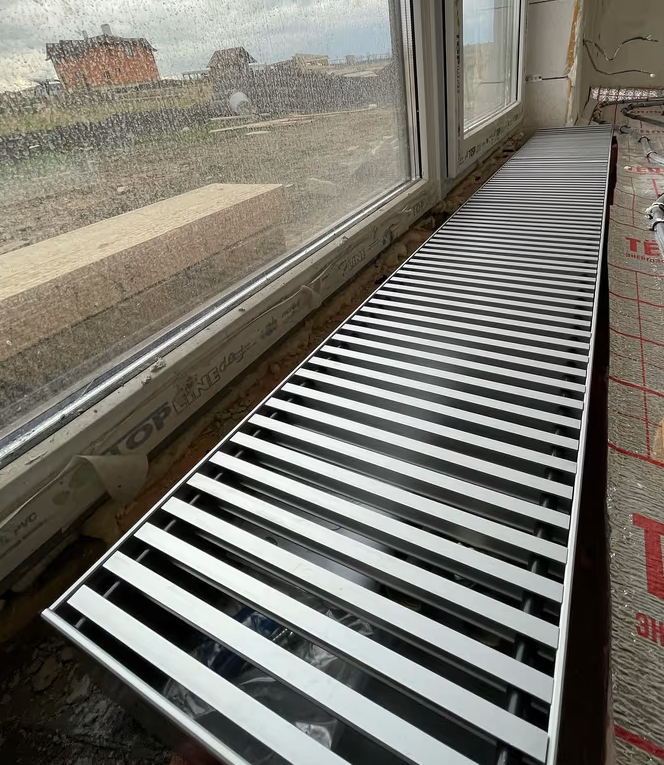

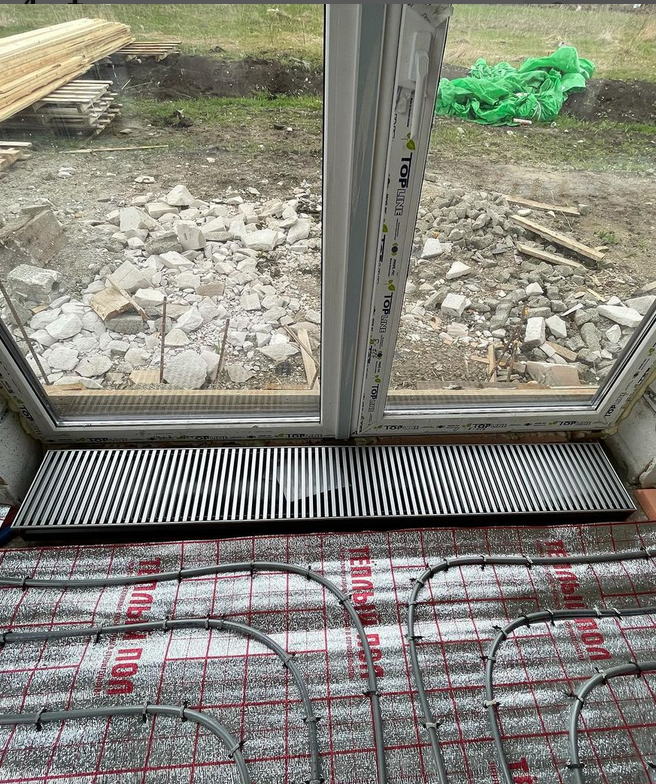

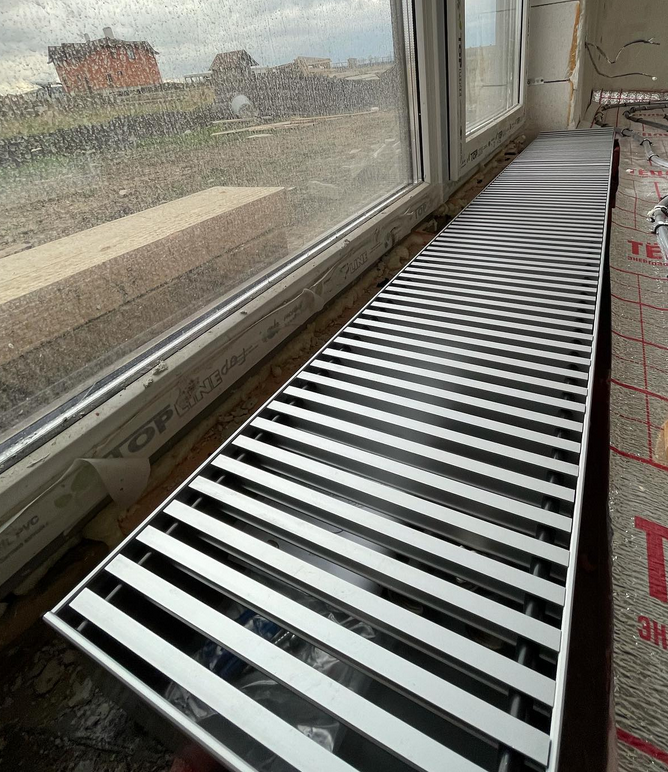

Встраиваемые конвекторы устанавливаются в нишу под полом. Решетка, расположенная в верхней части прибора, находится на одном уровне с полом. В ряде случаев эту решетку декорируют под стиль интерьера.
По типу конвекции конвекторы можно разделить на приборы:
В моделях с принудительной конвекцией в приборы встроены электрические вентиляторы. За счет работы вентиляторов процесс конвекции ускоряется, теплоотдача увеличивается.
Конвекторы, как правило, выглядят более эстетично, чем радиаторы, а встраиваемые вообще не видны (кроме решетки). Поэтому их часто устанавливают, когда большое значение придается дизайну. Также они используются там, где традиционные радиаторы применить не представляется возможным, например:
РЕГИСТРЫ
Еще одним видом отопительных приборов являются регистры. Они представляют собой сварные или собранные конструкции из металлических (как правило, стальных) труб. Трубы соединены друг с другом перемычками, по которым циркулирует теплоноситель. Коттеджи крайне редко отапливаются регистрами, из-за их непривлекательного внешнего вида. Регистры применяются чаще всего на промышленных Объектах.

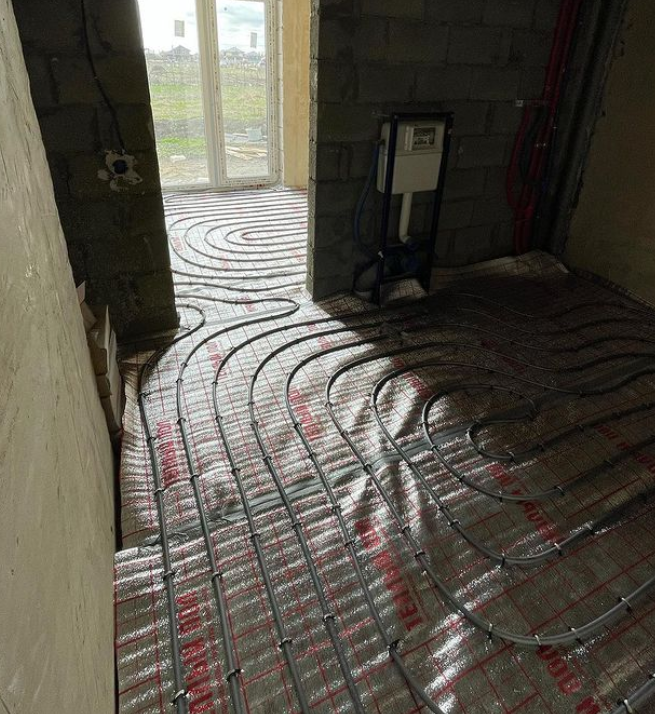

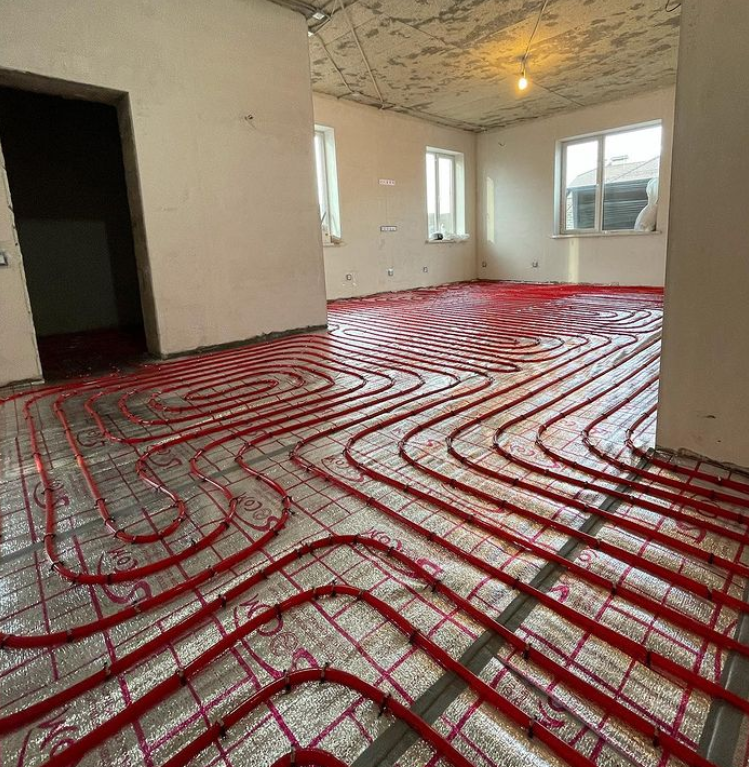

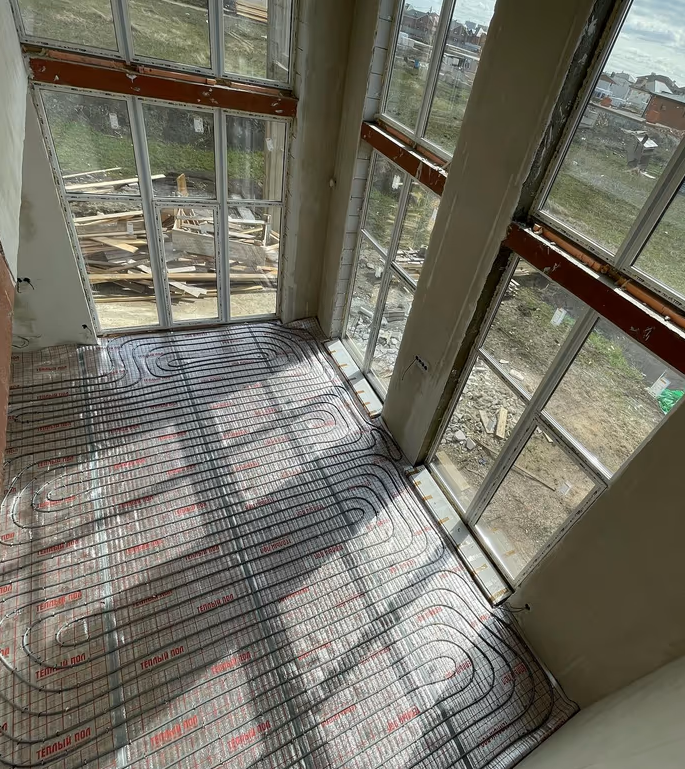

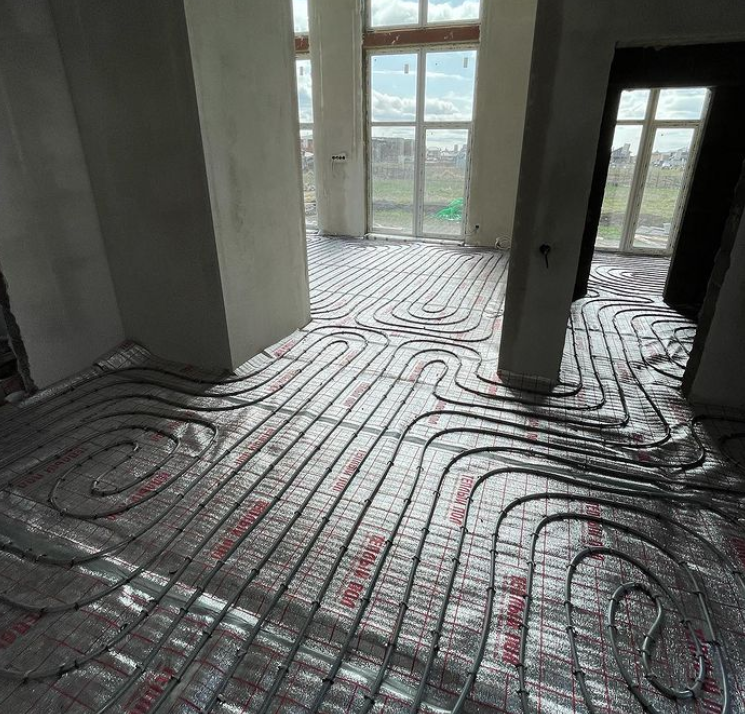

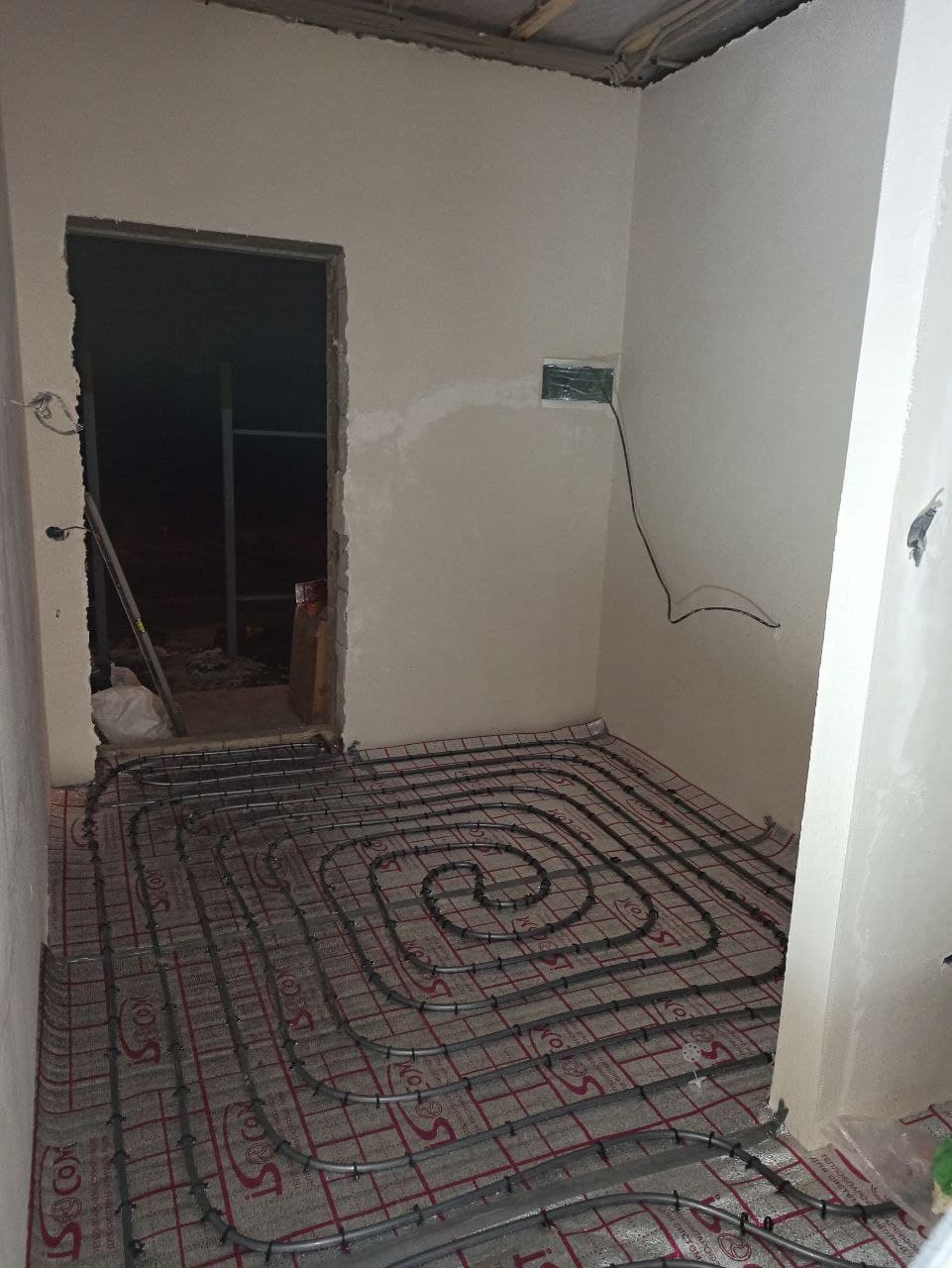

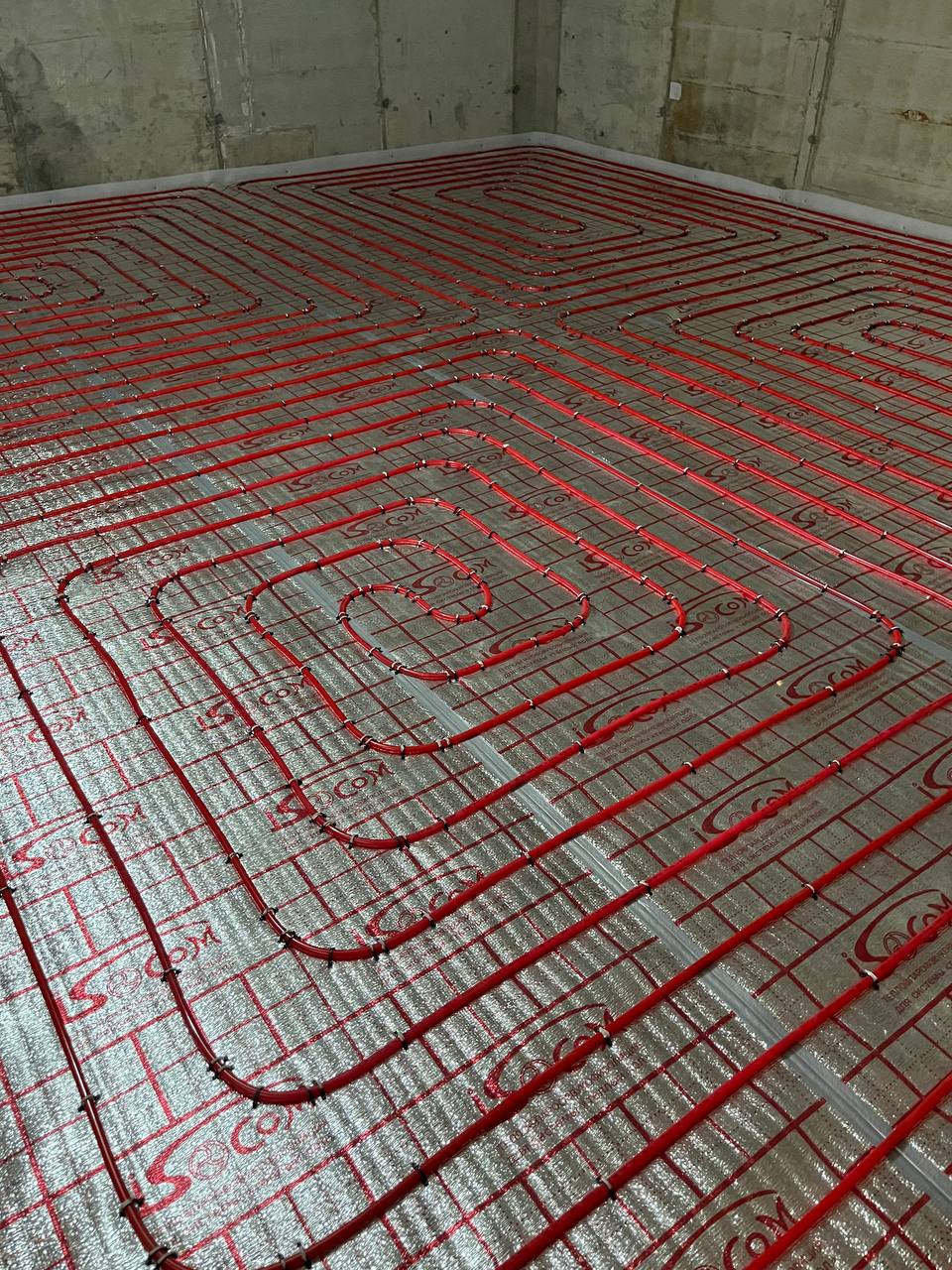

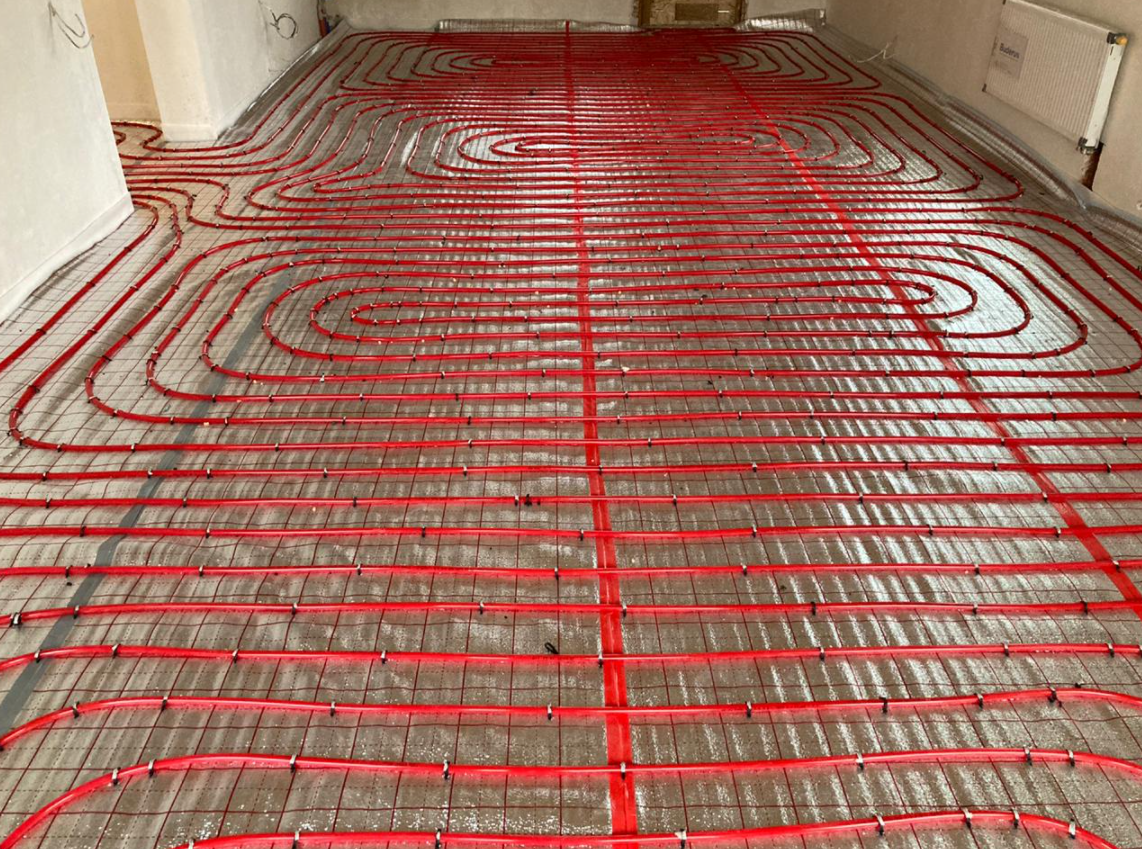

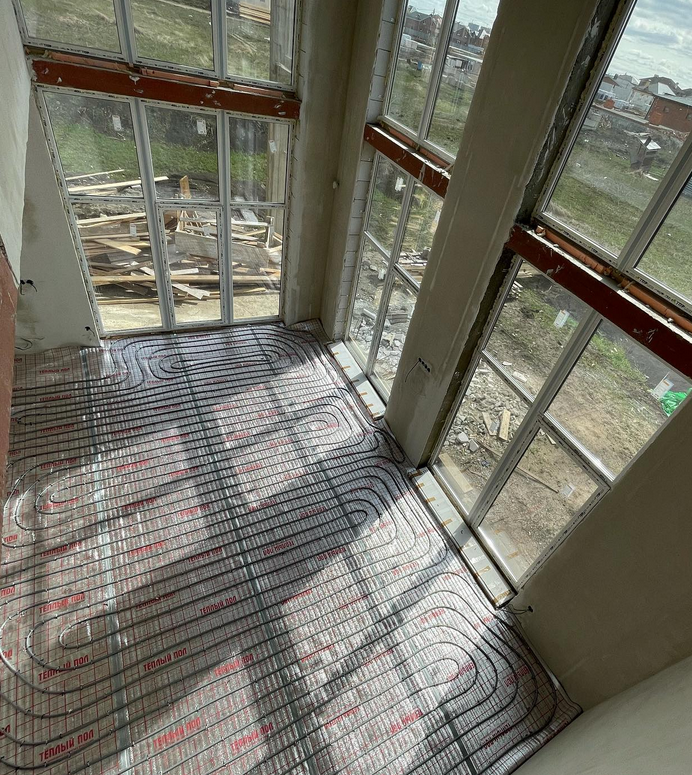

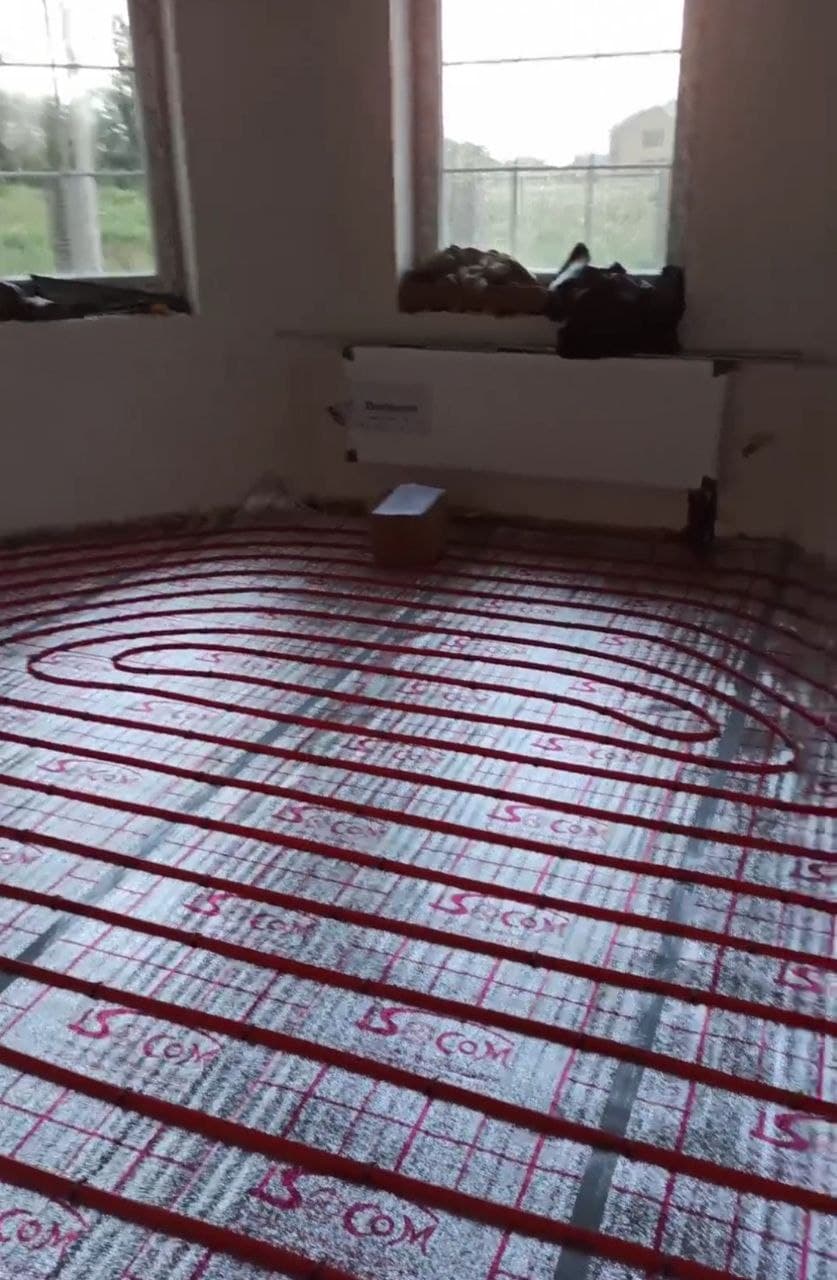

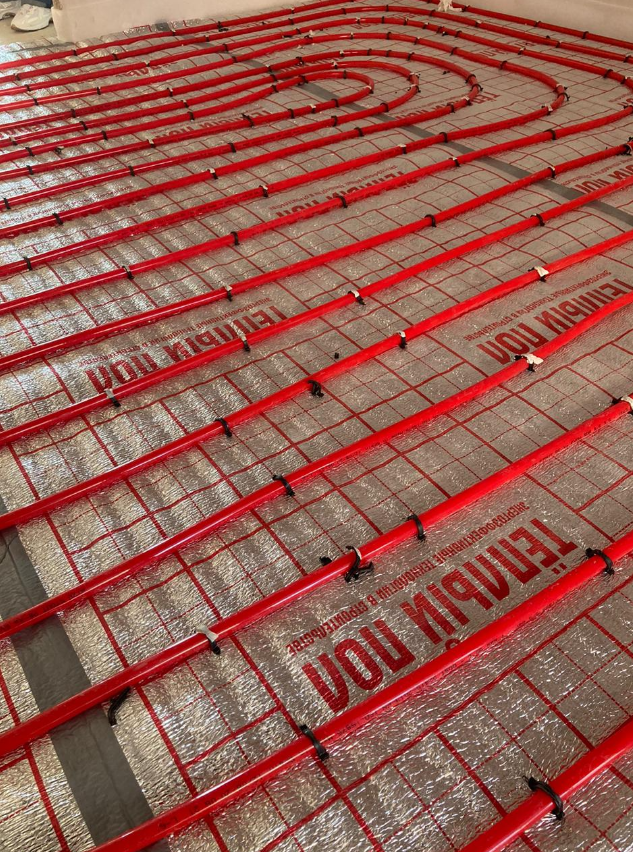

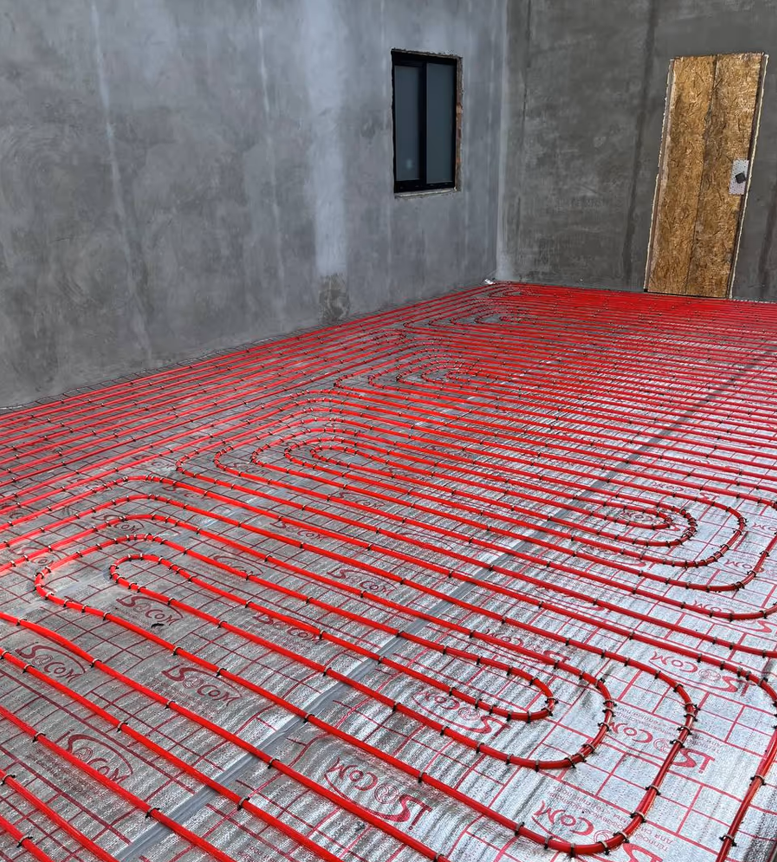

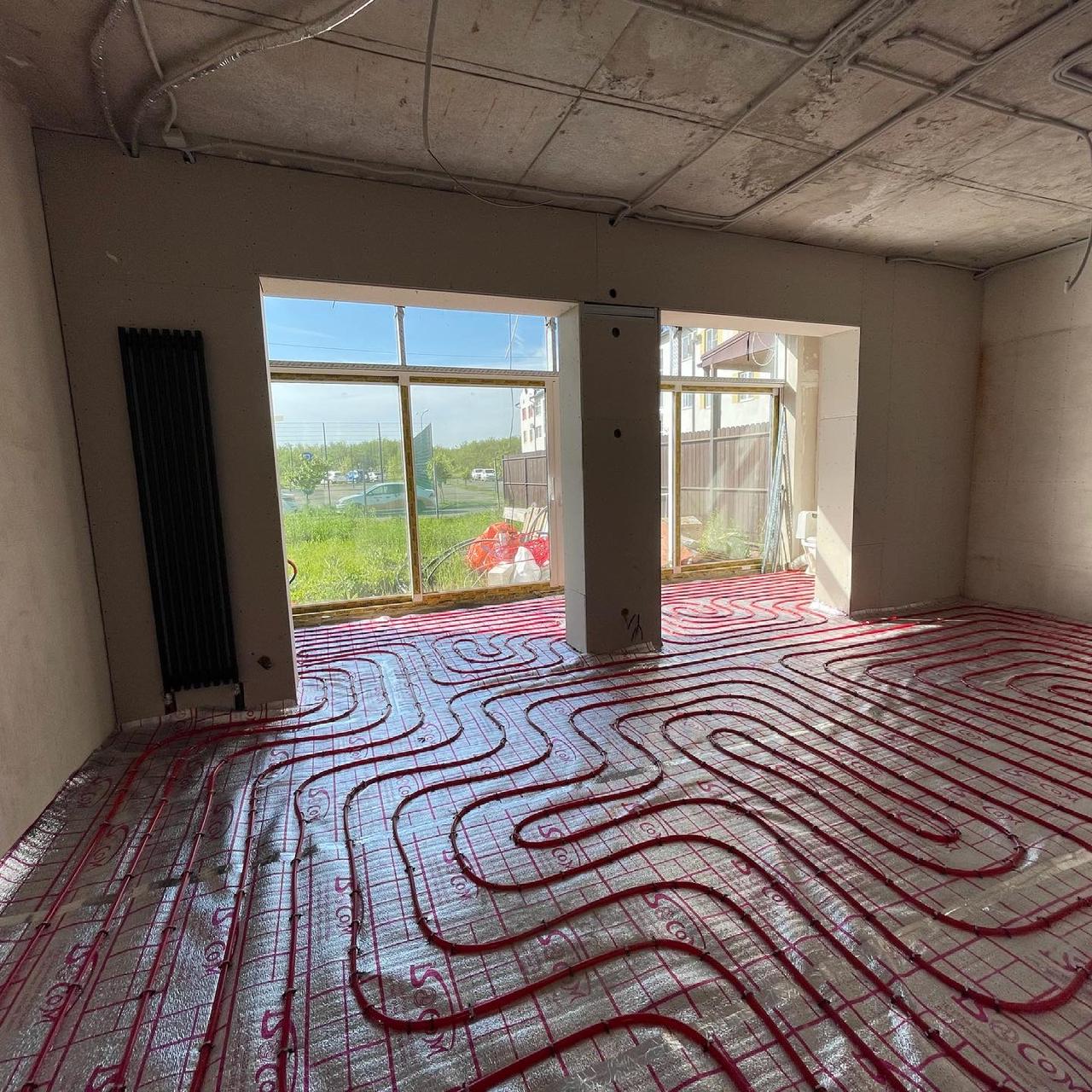

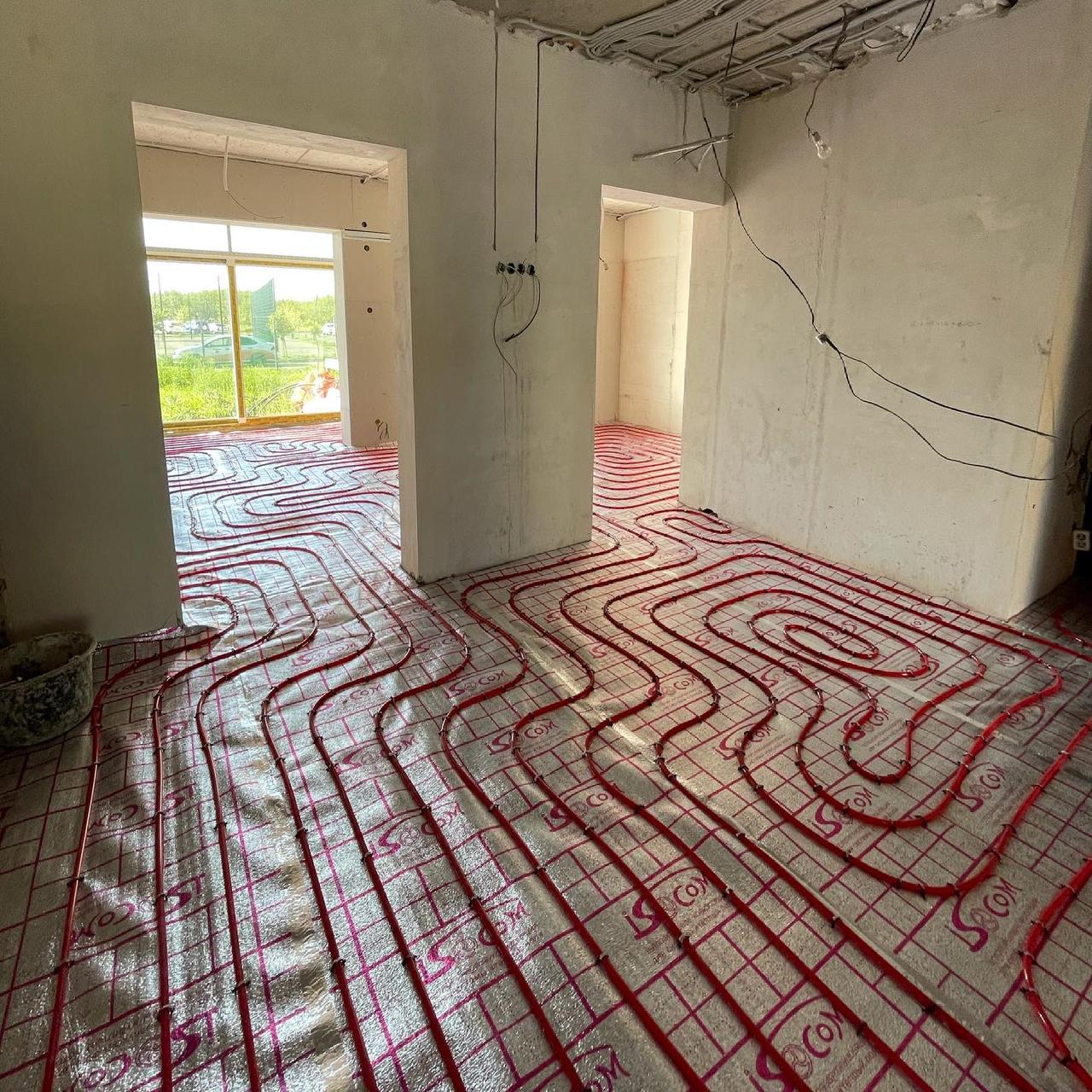

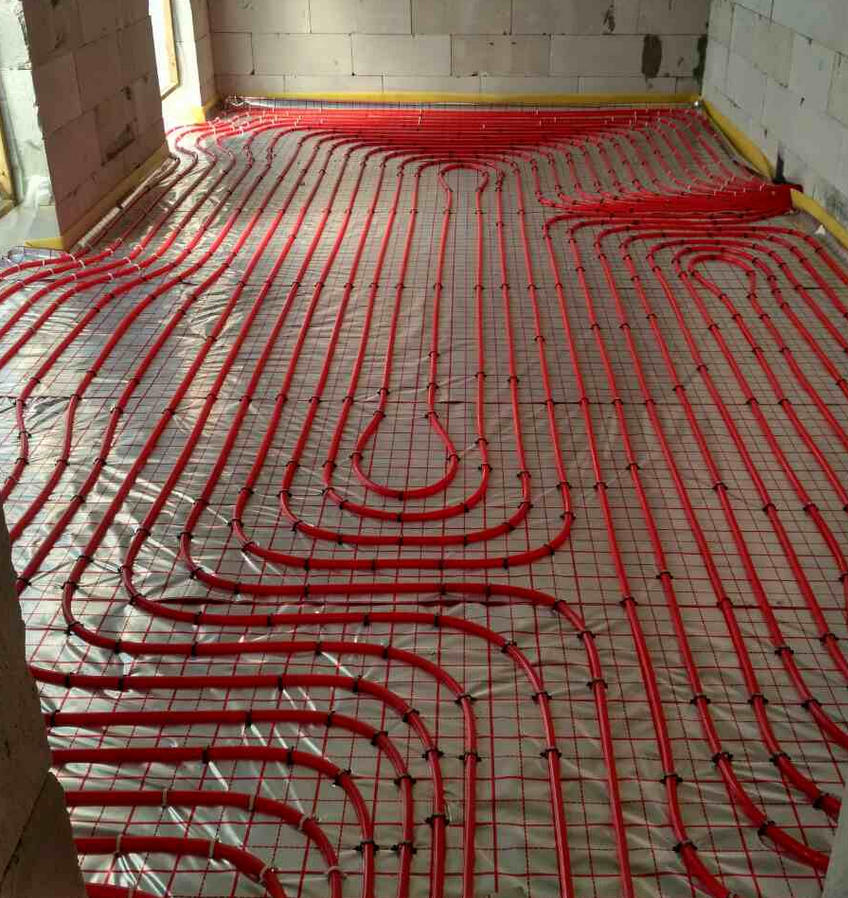

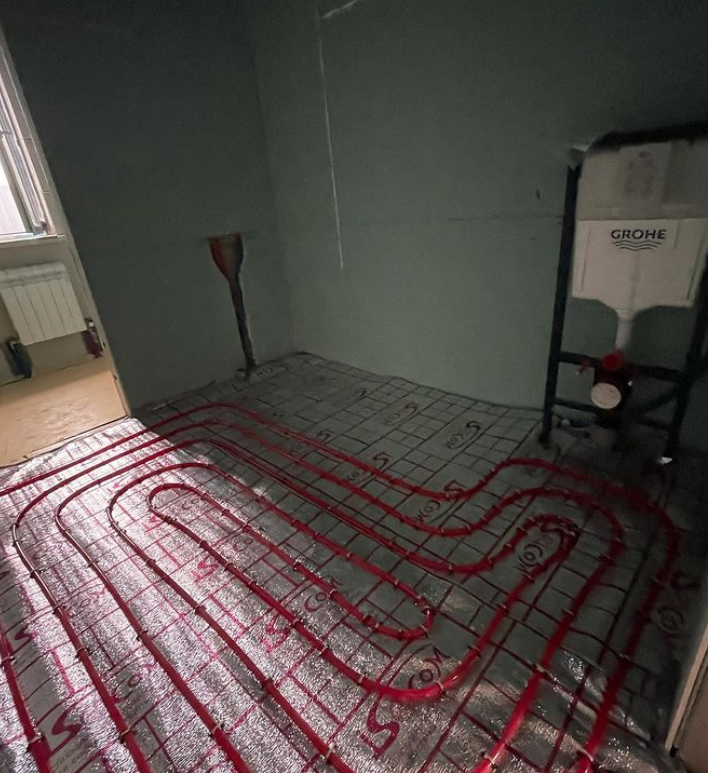

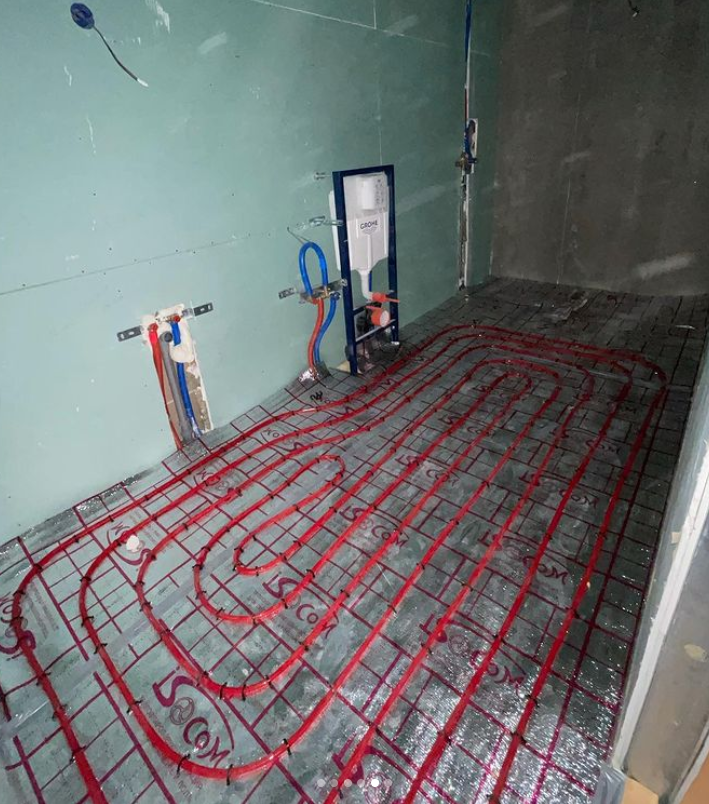

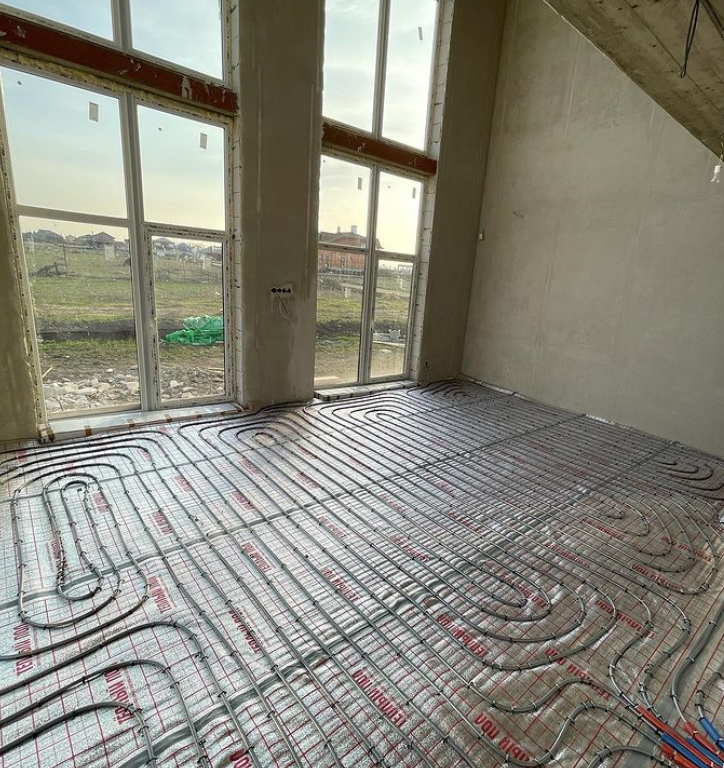

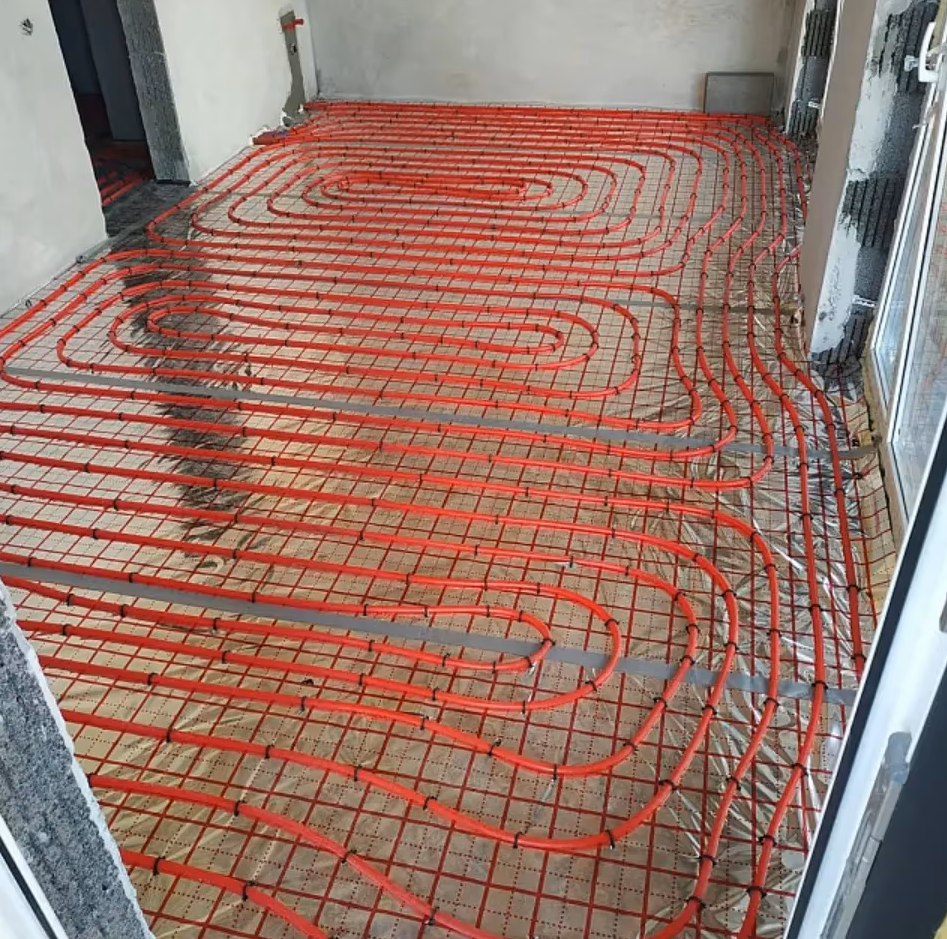

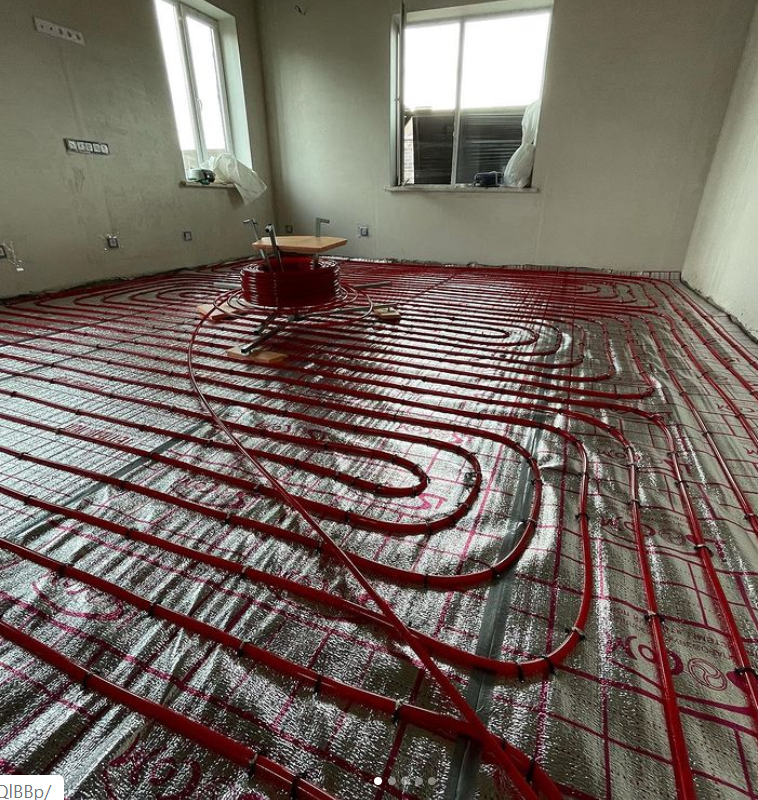

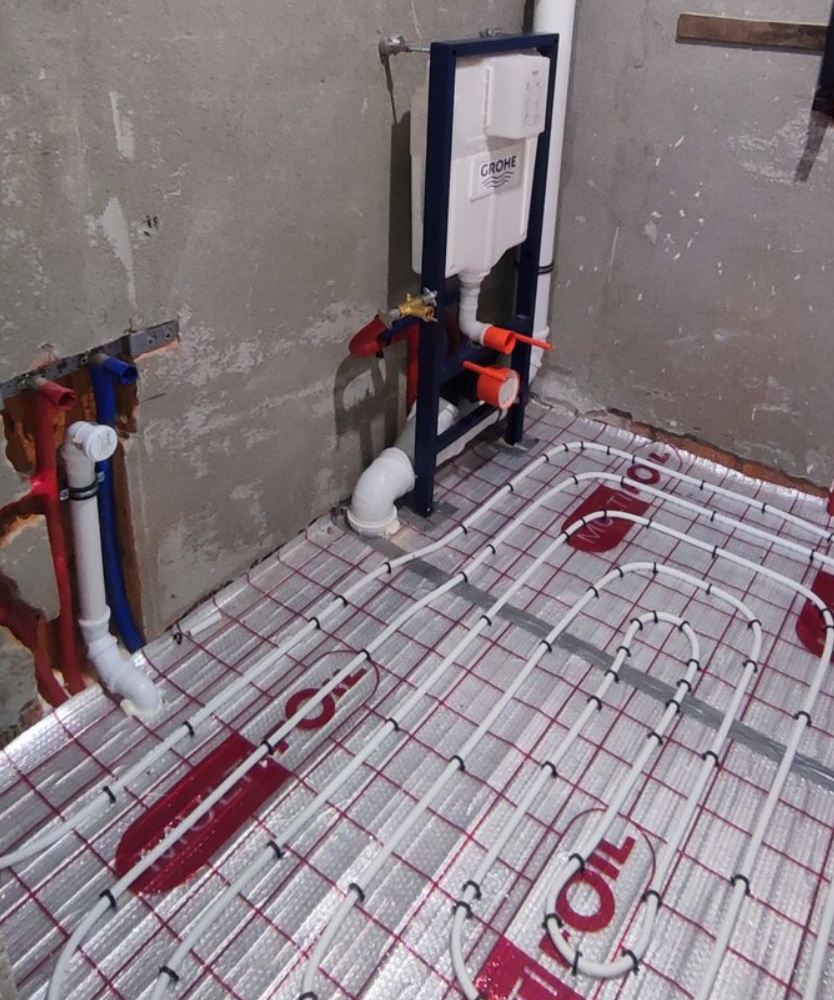

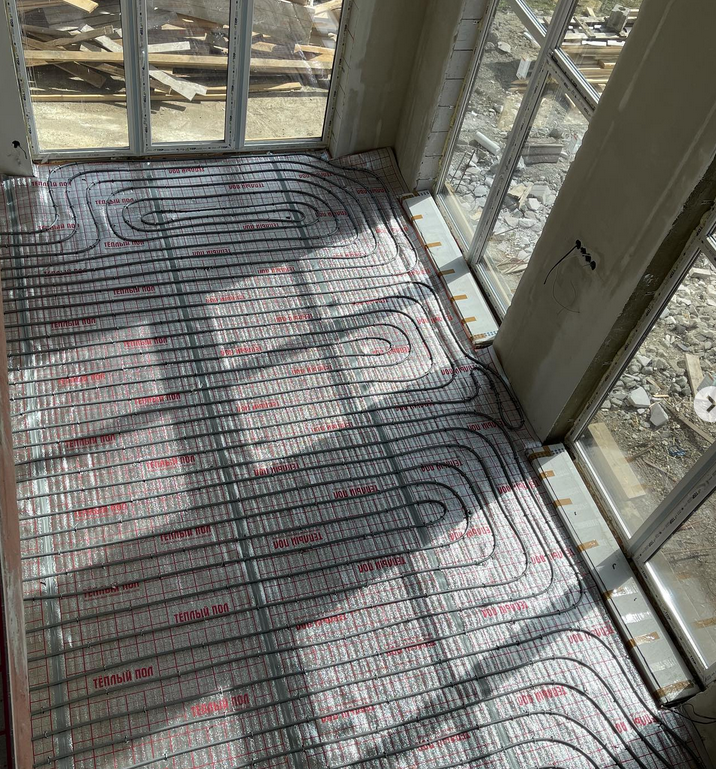

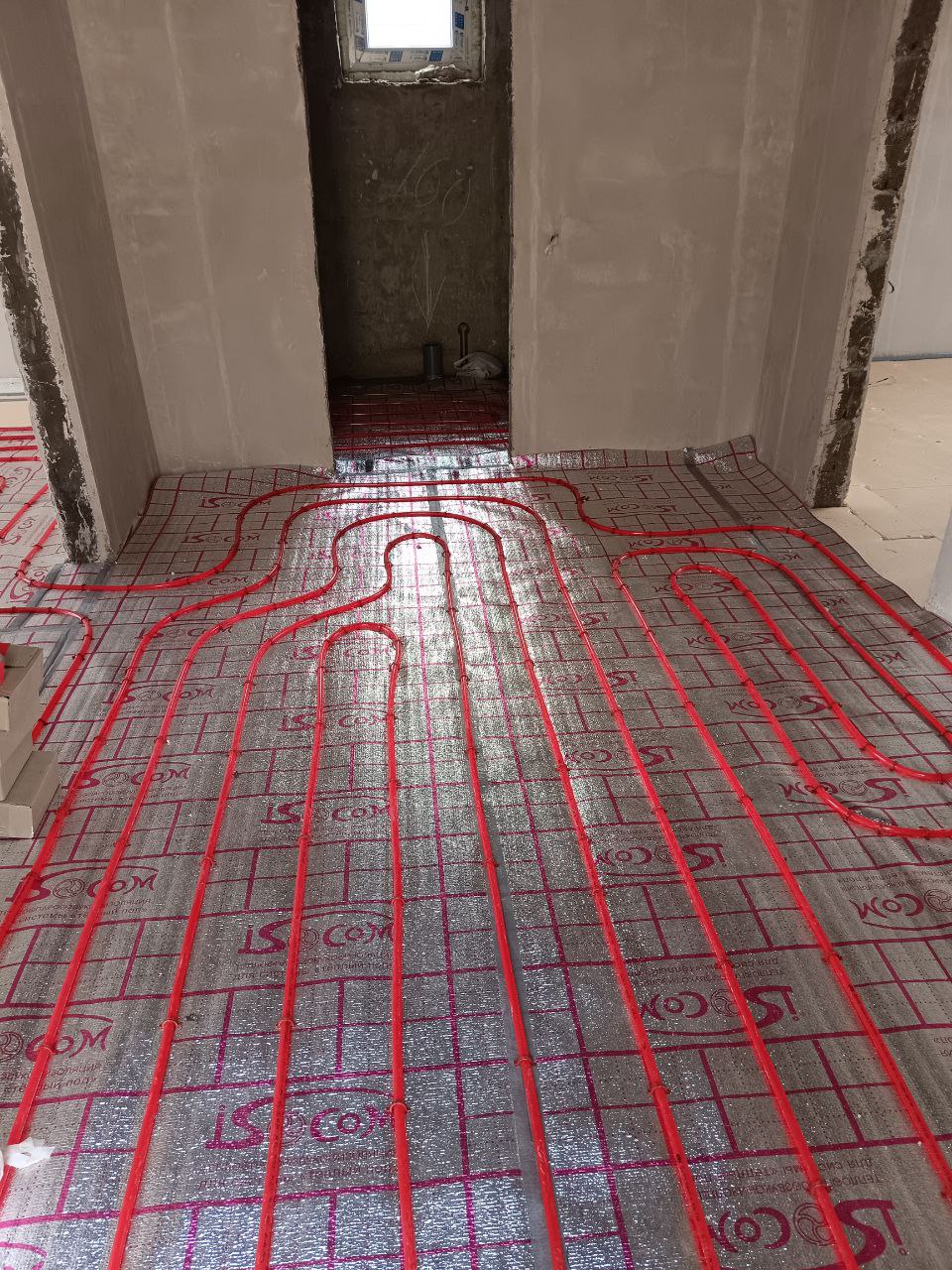

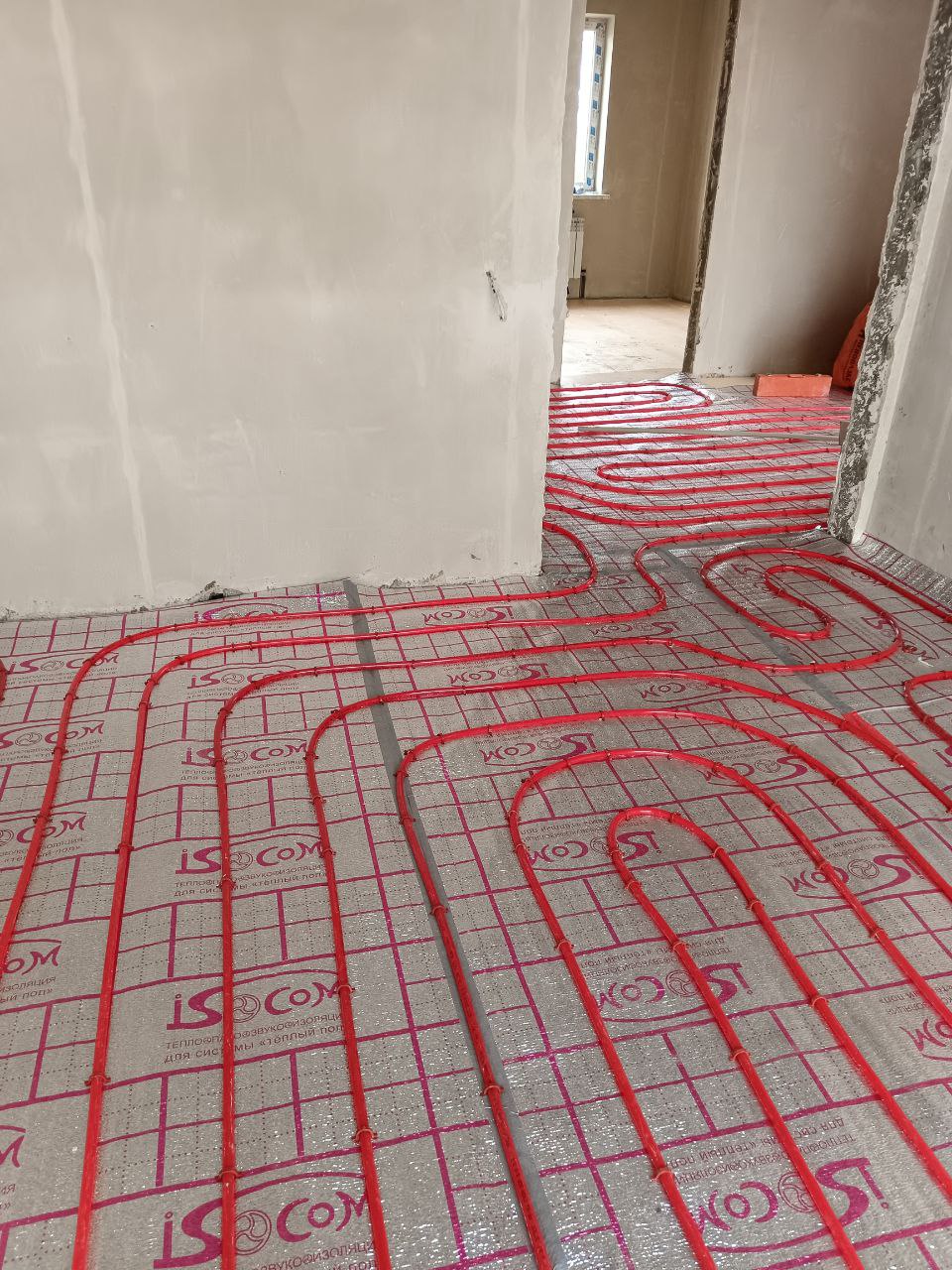

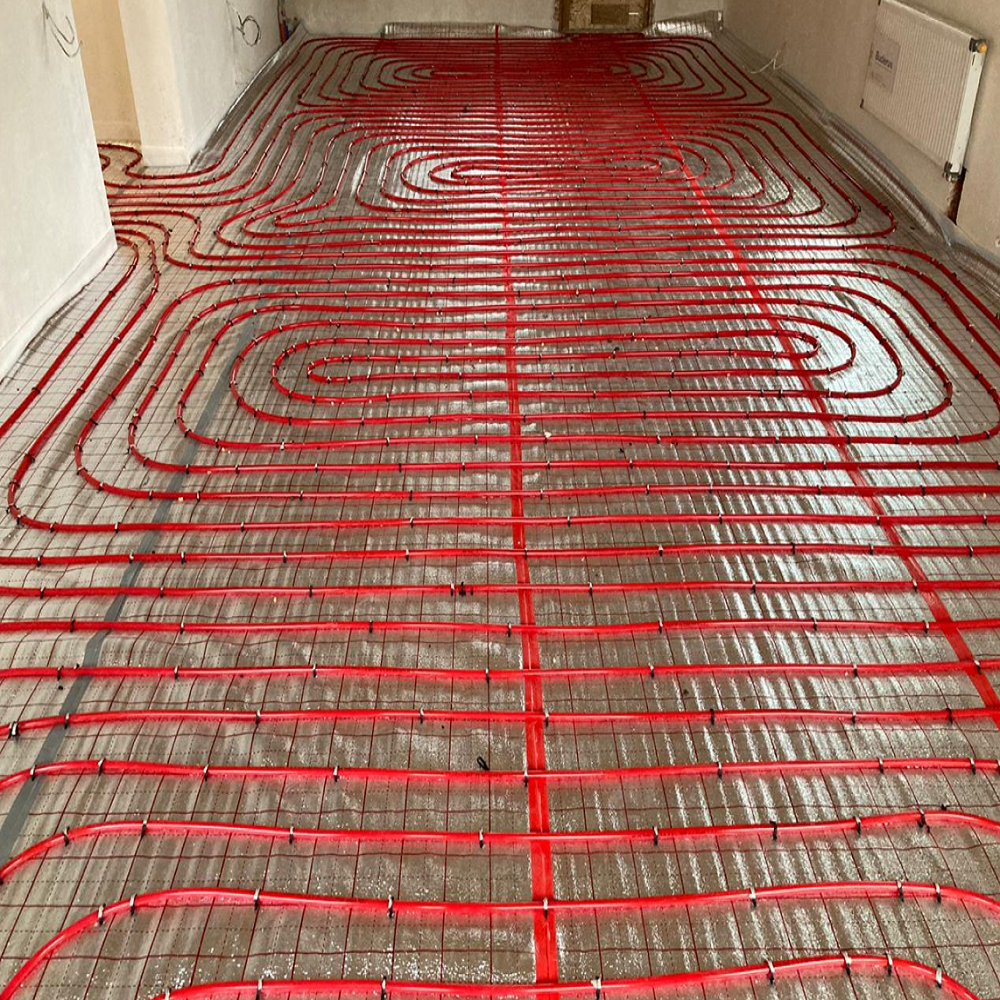

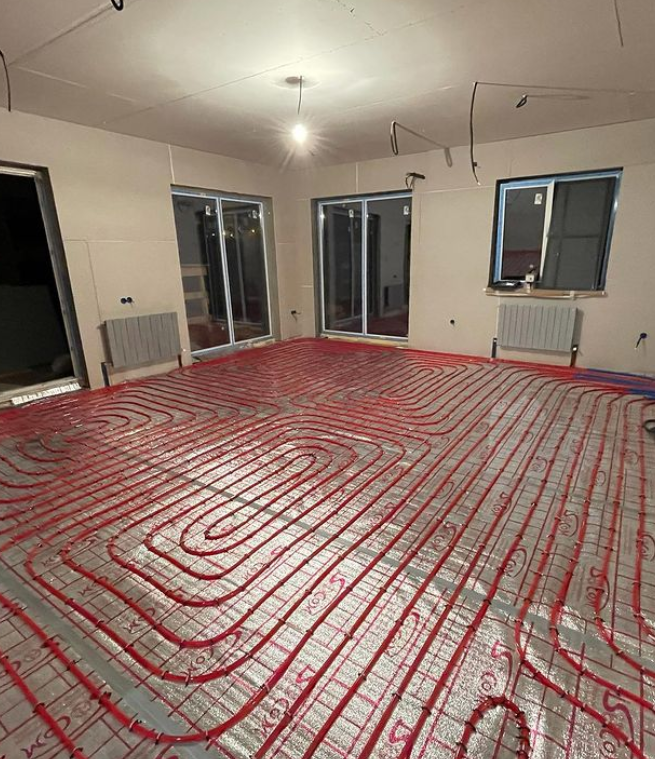

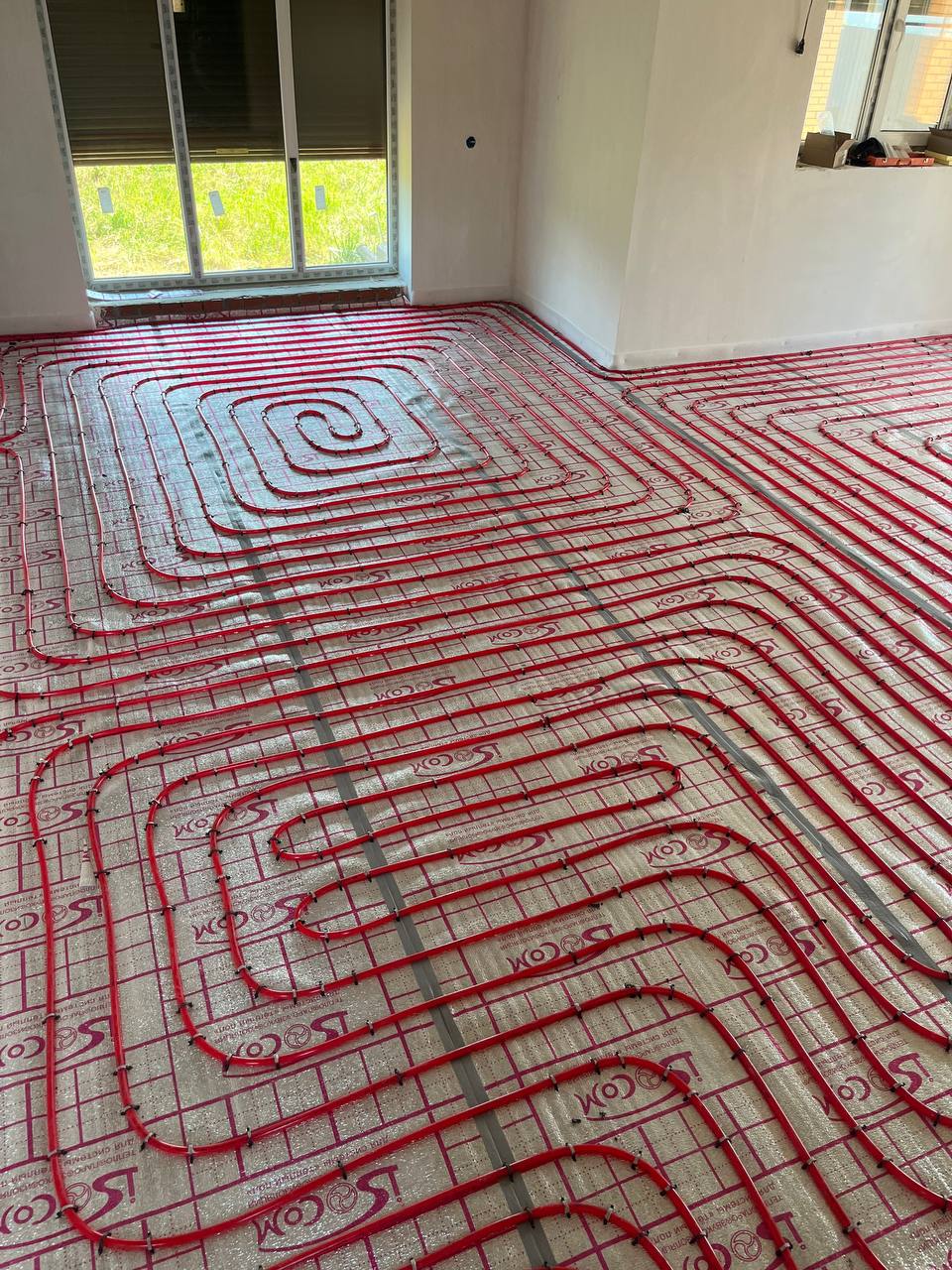

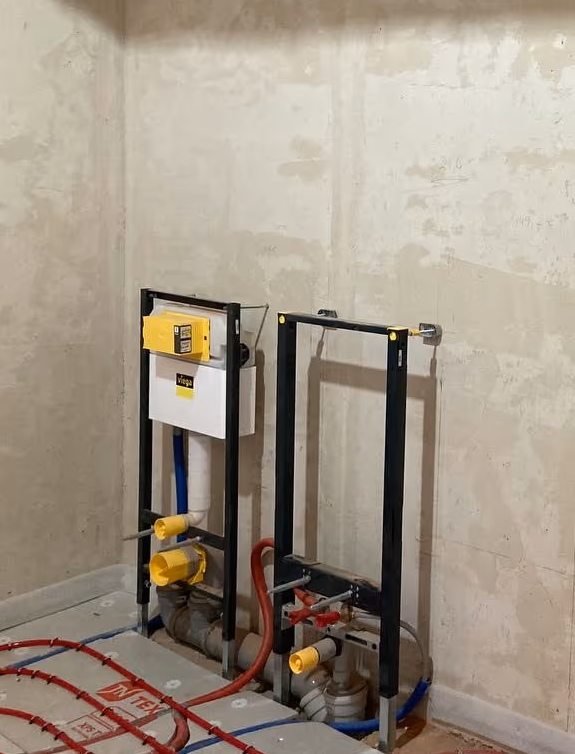

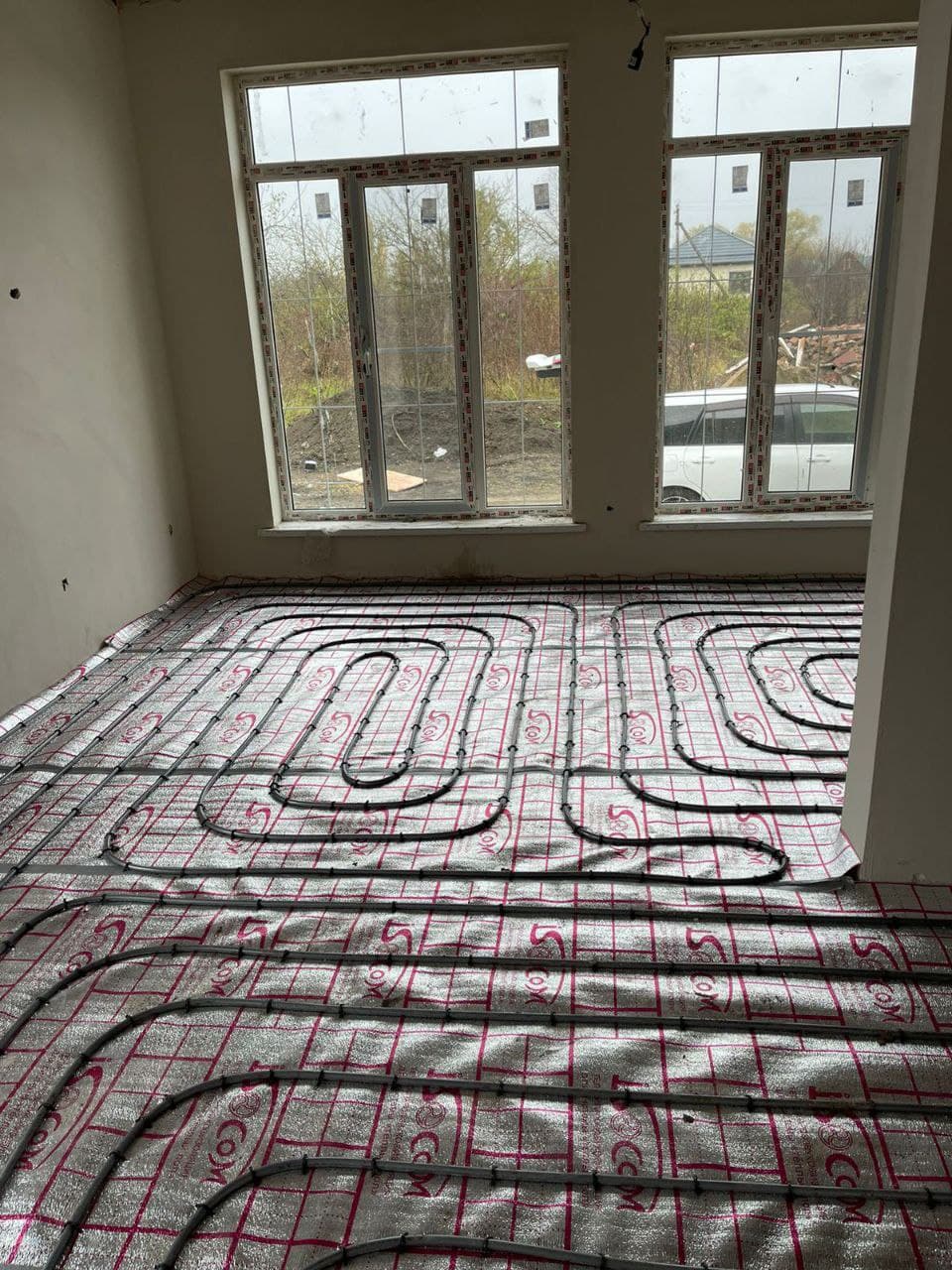

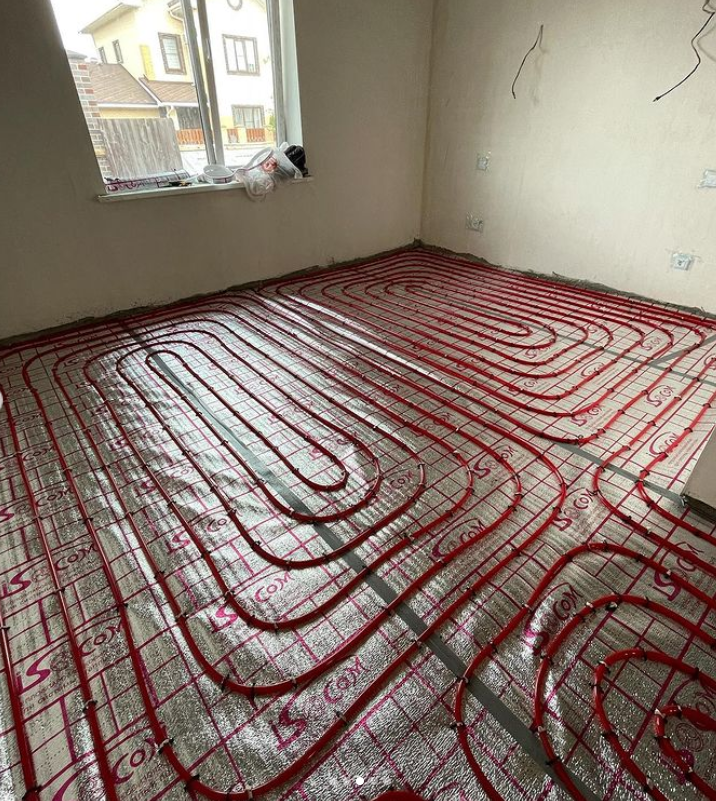

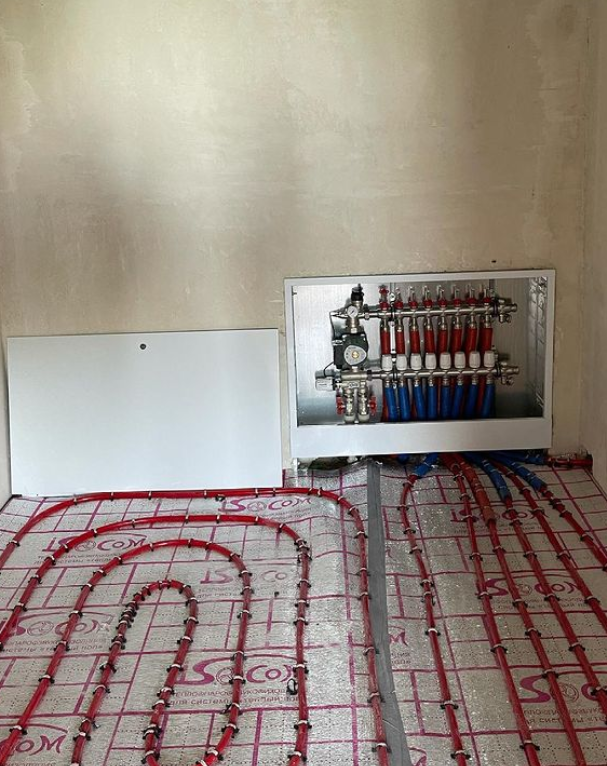

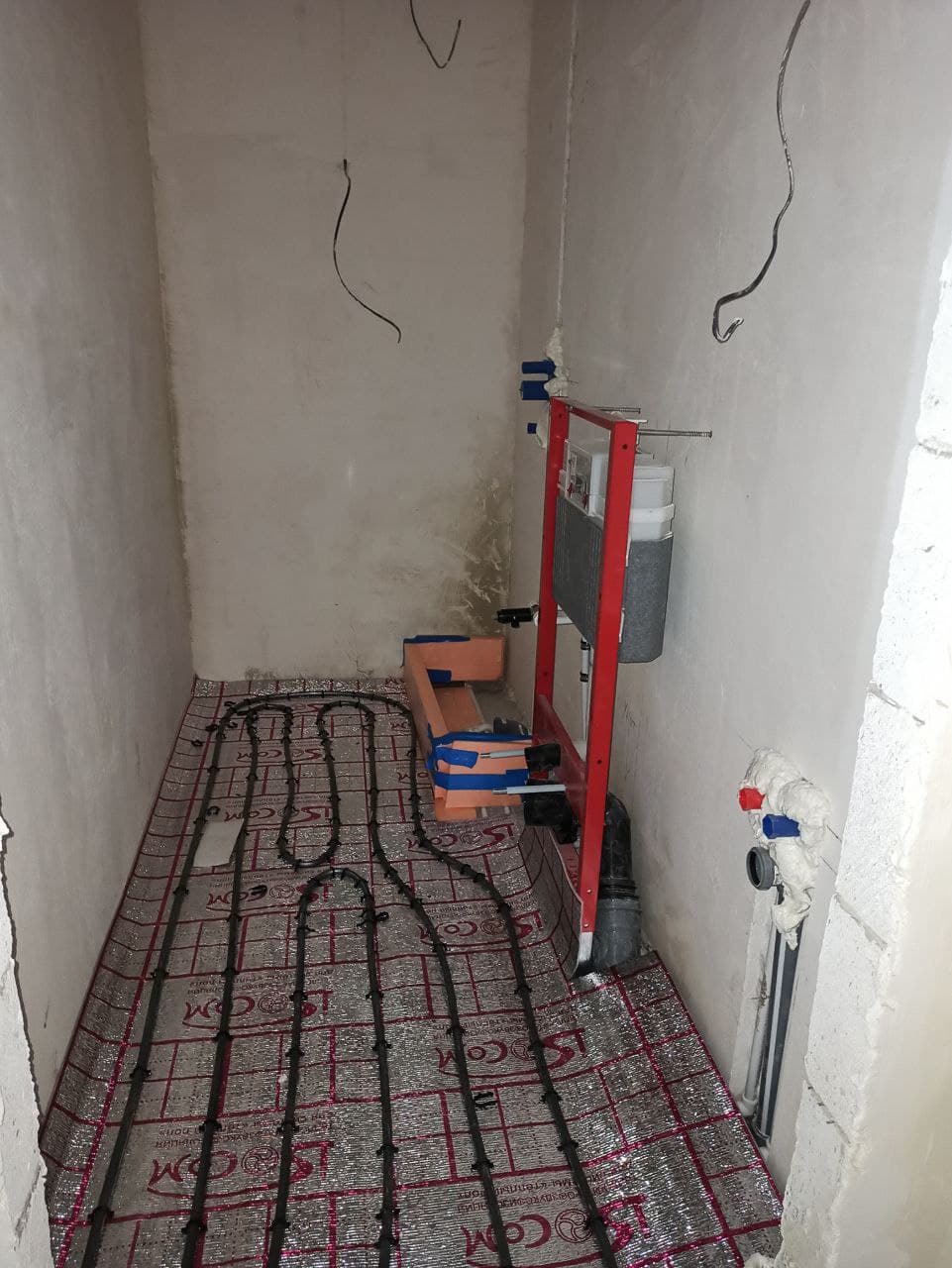

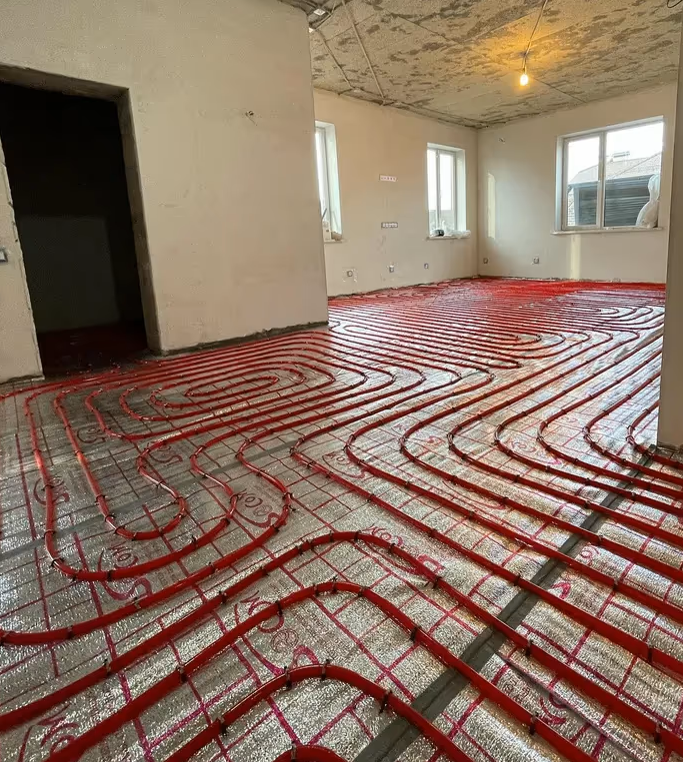

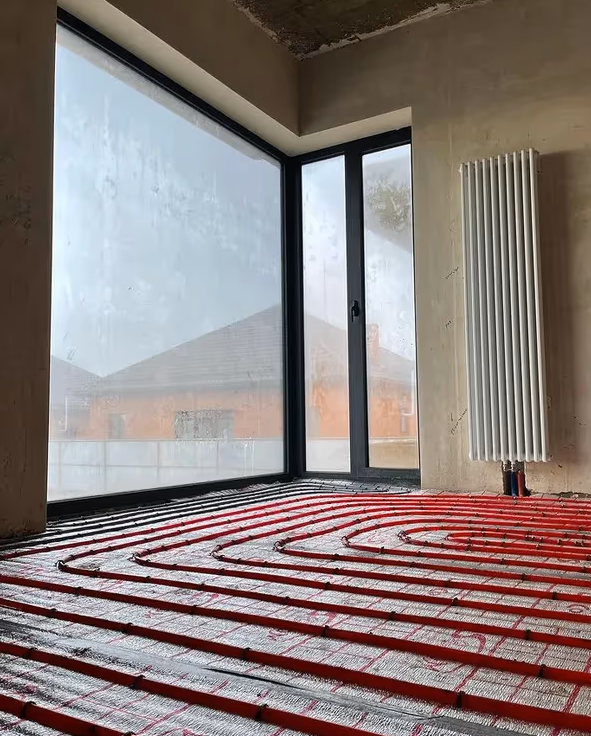

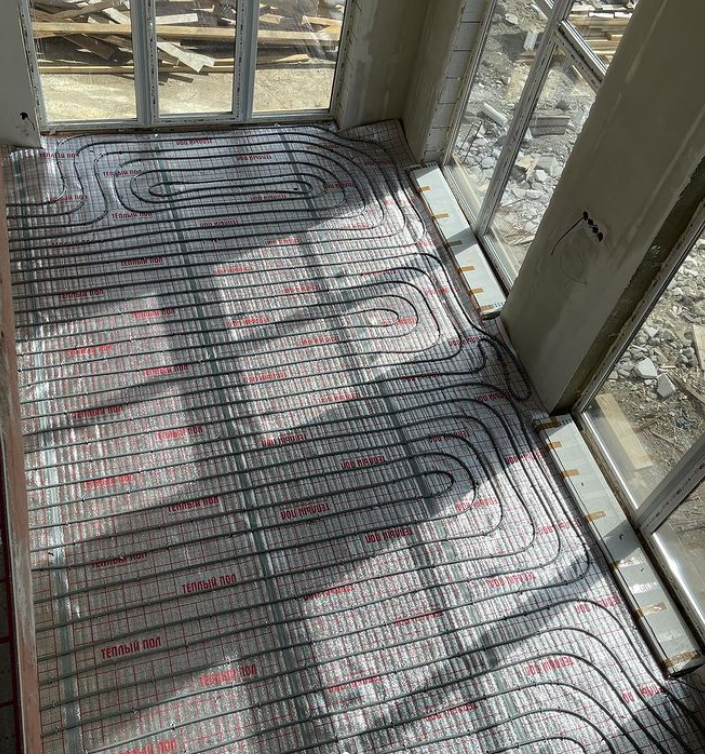

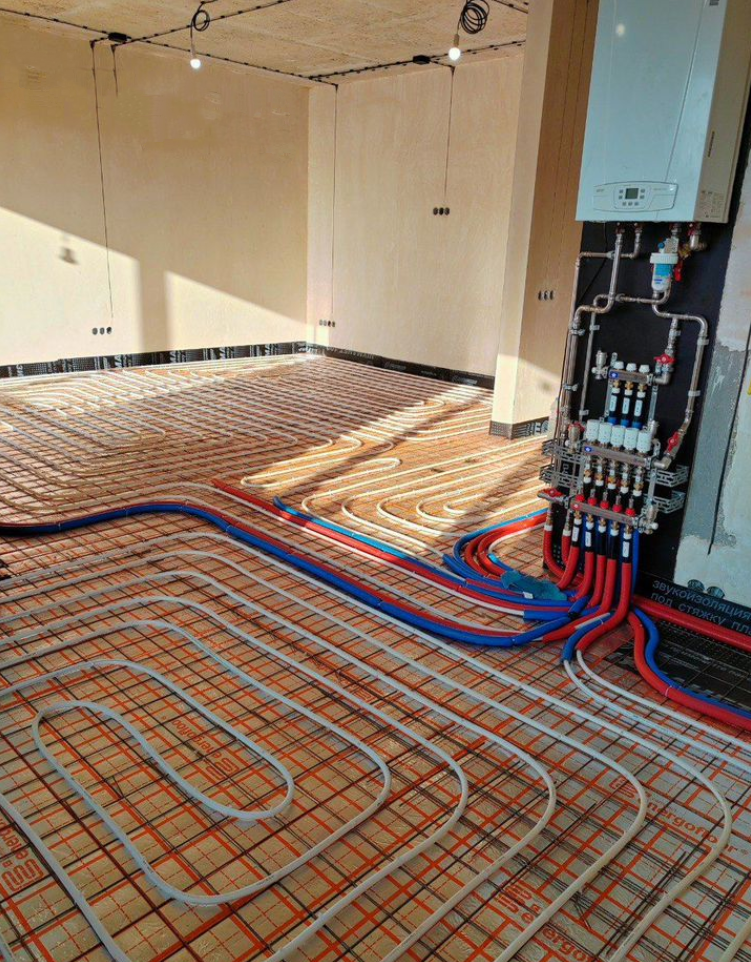

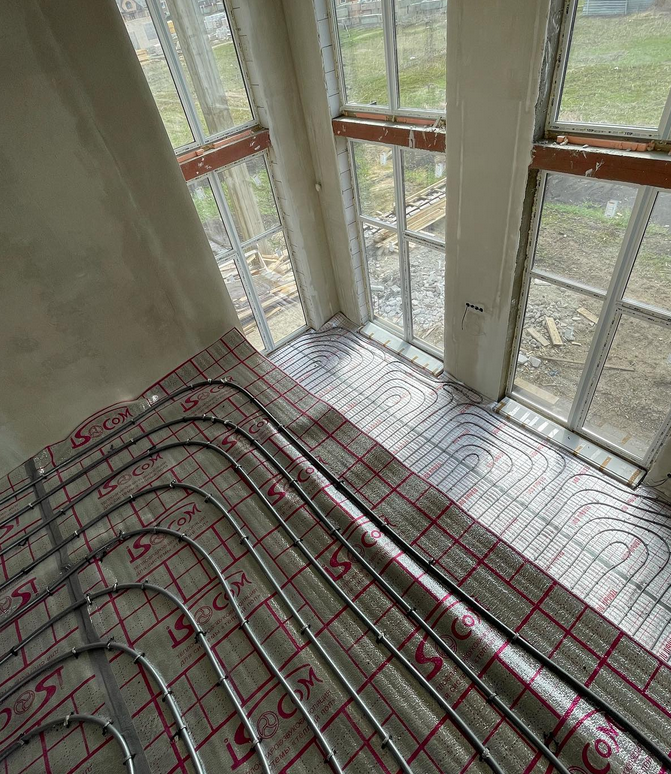

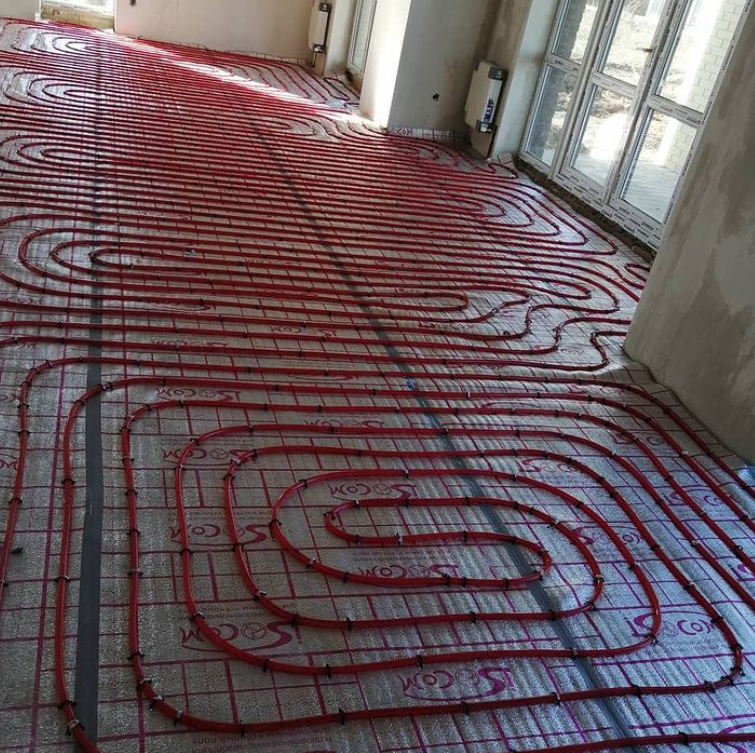

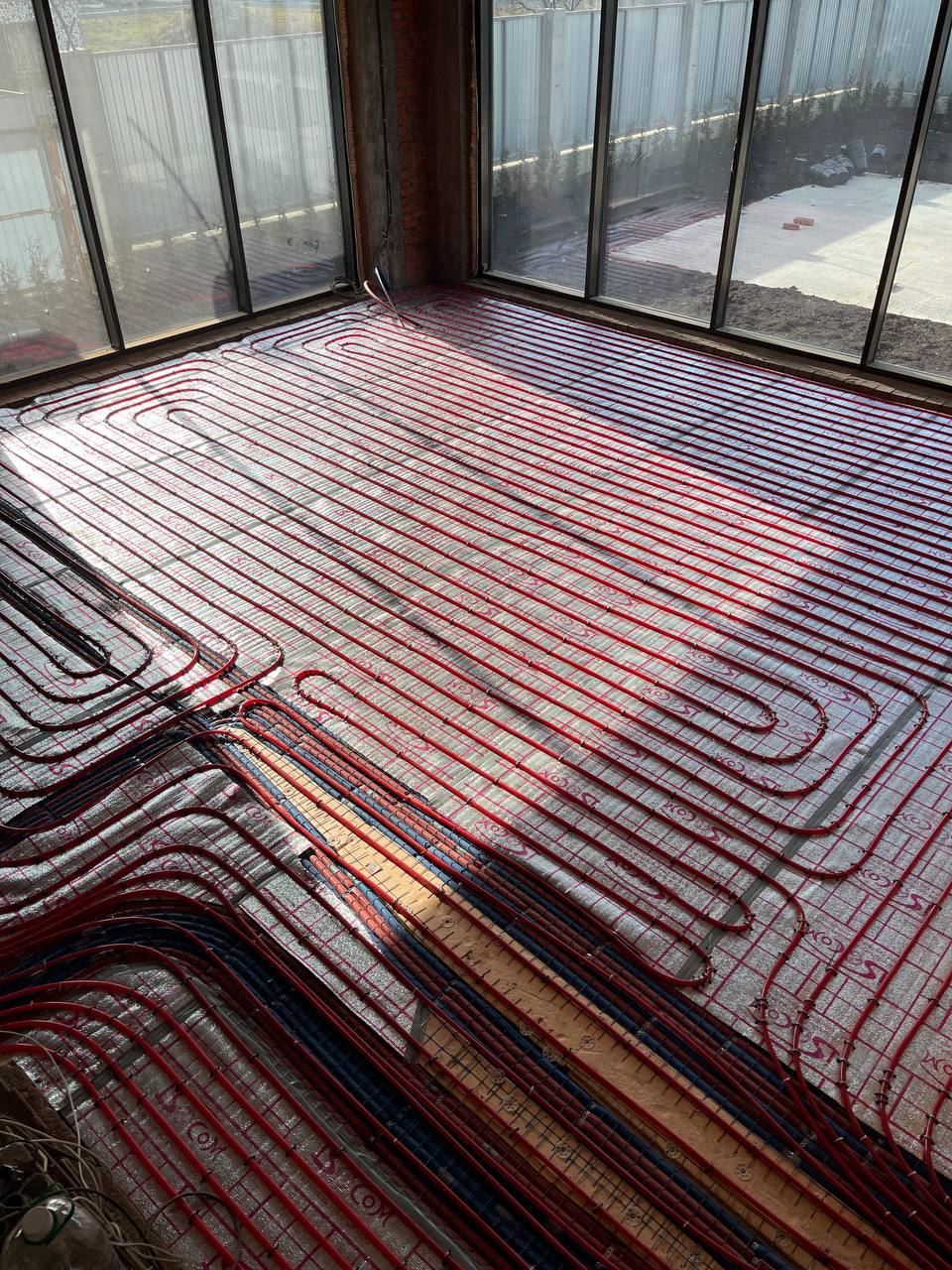

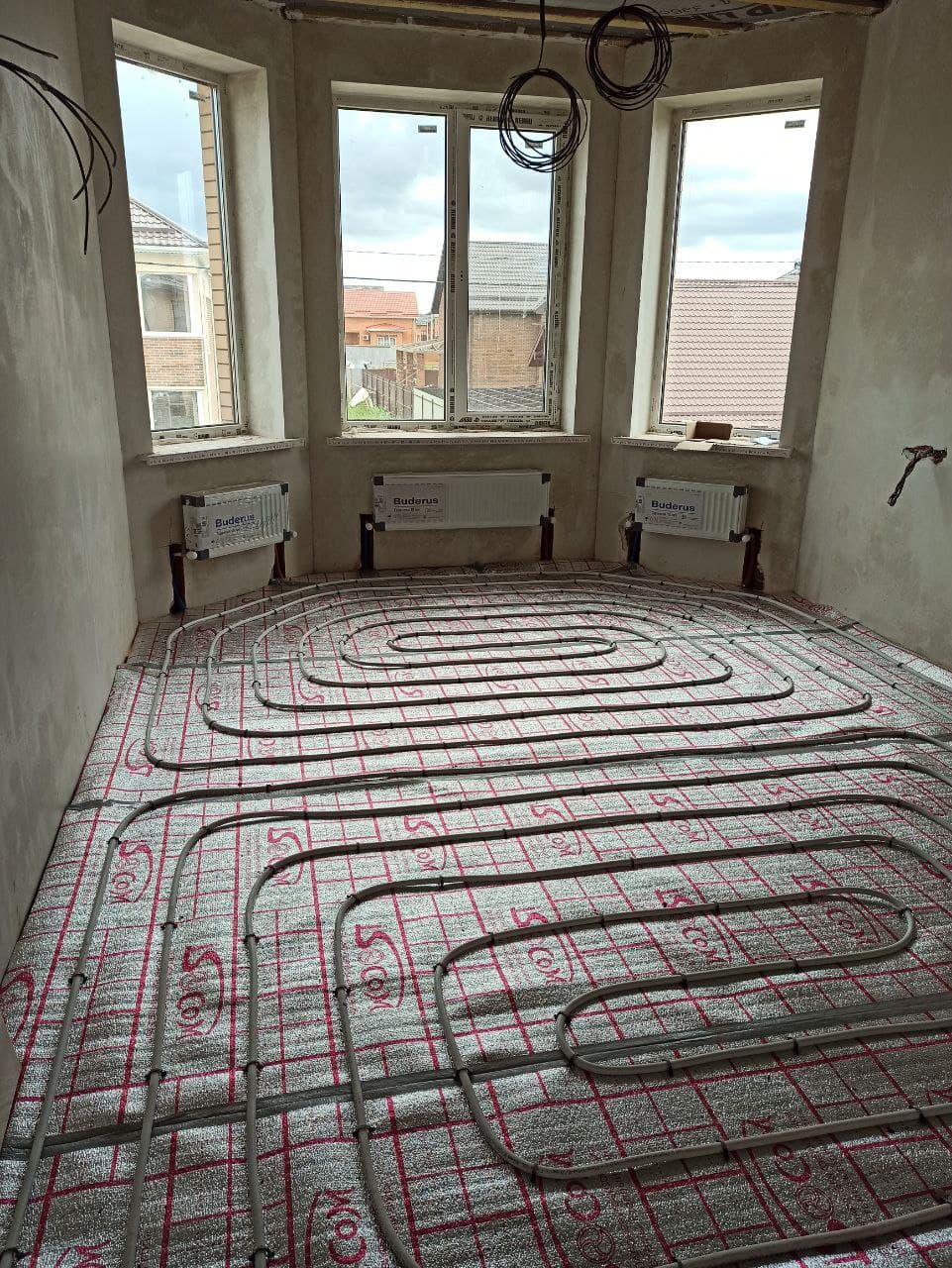

ОТОПЛЕНИЕ ДОМА ВОДЯНЫМИ ТЕПЛЫМИ ПОЛАМИ
В последние годы набирают популярность водяные теплые полы. Если помещение крупногабаритное, радиаторы не всегда эффективно прогревают все пространство, особенно в центре комнаты. В этом случае в дополнение к радиаторам целесообразно смонтировать теплые полы. Поднимающийся от них нагретый воздух равномерно заполняет все пространство.

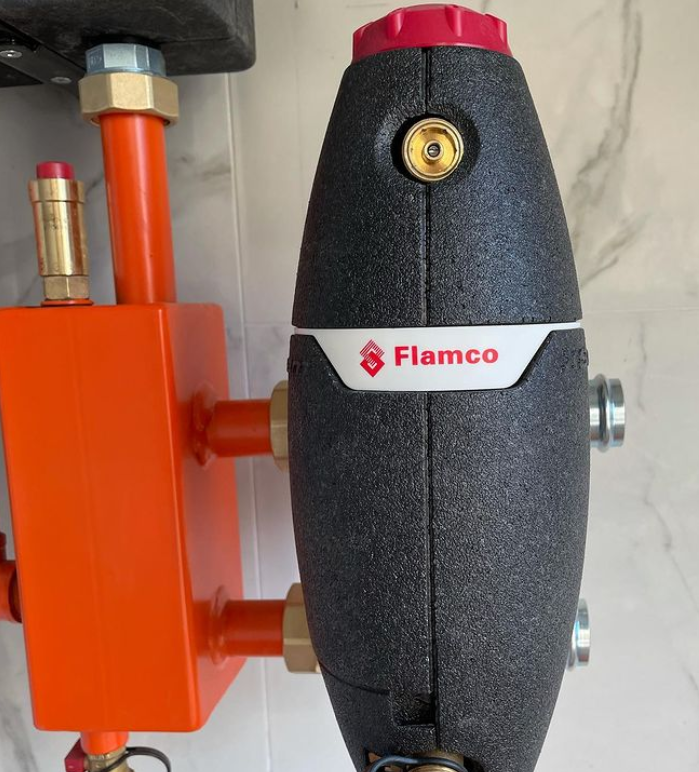

ДРУГИЕ СОСТАВЛЯЮЩИЕ ОТОПИТЕЛЬНОЙ СИСТЕМЫ
Отопление дома, помимо трубопроводов и приборов обогрева, может включать в себя следующие элементы.

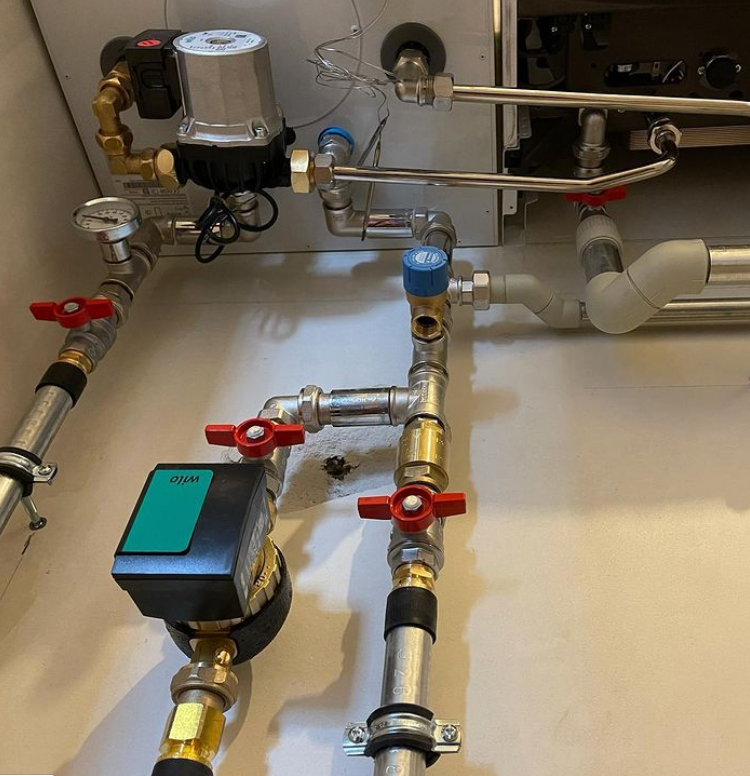

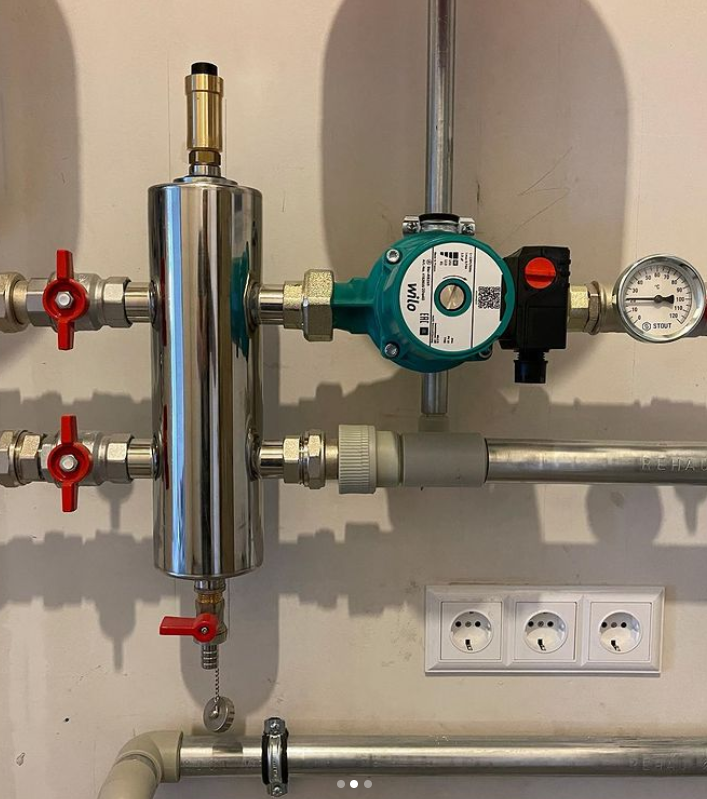

ЦИРКУЛЯЦИОННЫЙ НАСОС
Циркуляционный насос применяется в схемах с принудительным перемещением теплоносителя. Устанавливается циркуляционный насос на обратную трубу между котлом и ближайшим расположенным по этой трубе радиатором.
Принцип его действия следующий. Двигатель насоса приводится в действие вращающимся ротором. Насос начинает с одной стороны забирать теплоноситель из контура, а с другой проталкивать его по трубам.

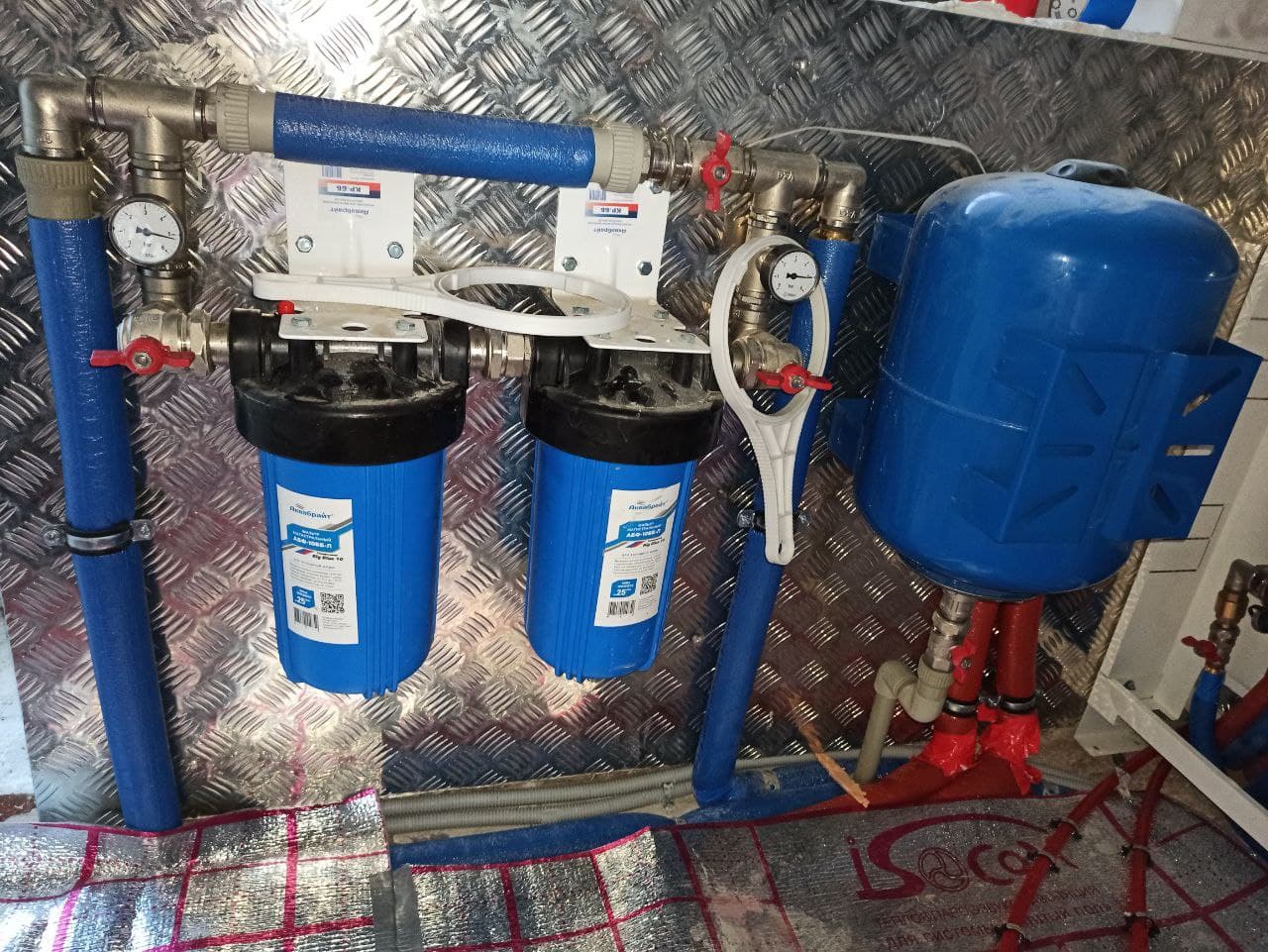

РАСШИРИТЕЛЬНЫЙ БАК
Это стальной бак с двумя камерами внутри. Эти камеры разделены мембраной. Одна из них предназначена для заполнения водой, вторая является воздушным компенсатором.
Устанавливаются расширительные баки в отопительных системах закрытого типа для компенсации возможных гидроударов.

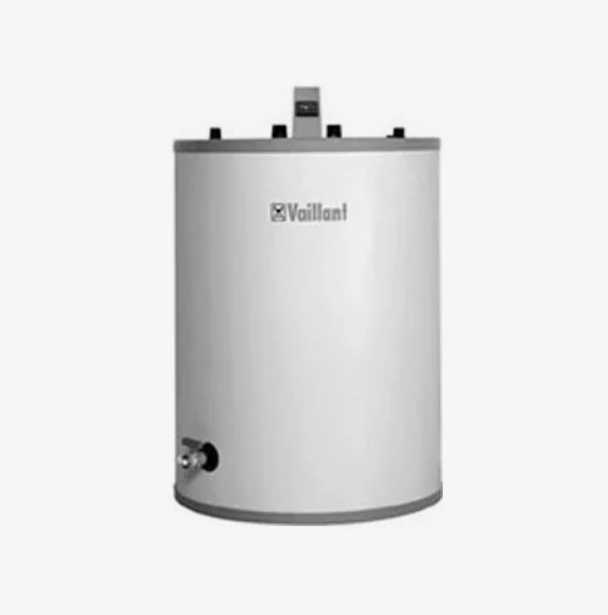

БУФЕРНАЯ ЕМКОСТЬ
Ее предназначение – запас нагретого теплоносителя и обеспечение работы отопительной системы определенное время с выключенным источником тепла.
Отопление в доме на твердом топливе оптимально функционирует при использовании данной емкости. Днем при работе твердотопливного котла теплоноситель нагревается в буферной емкости. А ночью коттедж может обогреваться от этой емкости с неработающим котлом, пока теплоноситель не остыл.
ТЕПЛОНОСИТЕЛЬ
Основными видами теплоносителей в отопительных системах являются вода, различные антифризы и их смеси в определенных пропорциях.
Антифриз — это жидкость, представляющая собой водные растворы этиленгликоля, пропиленгликоля или ацетата калия с добавлением модифицирующих присадок. Они понижают температуру его замерзания.
Отопление дома с применением теплоносителя, в который добавляют специальные ингибиторы, позволяет предотвращать окисление, коррозию, образование накипи. Их содержание может составлять по массе от долей процента до 3-4 %.
Какой именно теплоноситель выбрать, решается индивидуально, в зависимости от ситуации. Если вероятность выхода из строя котла мала, проблем с топливом нет, лучше использовать воду. Многие производители котлов запрещают использование антифризов, нередки случаи отказа в гарантии на данном основании.
ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ
Перед началом работ по монтажу отопления частного дома необходимо провести подготовительные работы. Их цель – в процессе производства работ свести возможность простоя монтажной бригады к минимуму. К подготовительным работам относится:
Будет ли организована система отопления частного дома с нуля или модернизирована старая, первое, с чего стоит начать, — это ознакомиться с нормативной документацией, регламентирующей введение в строй оборудования и его дальнейшую эксплуатацию. Знакомство с этим, пусть и не очень увлекательным, документом займет не больше получаса, зато обезопасит вас на долгие годы.
С 2004 года как в Краснодаре таки и на всей территории Российской Федерации действуют СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», которые распространяются на системы теплоснабжения, отопления, вентиляции и кондиционирования воздуха в помещениях зданий и сооружений. В них указаны нормы санитарной, экологической, пожарной безопасности при пользовании данными системами, а также требования к их надежности и энергосбережению.
Есть базовые требования, на которые нужно обратить пристальное внимание. Самое главное, что следует учитывать при монтаже котлов отопления, труб, радиаторов и другого оборудования, —пожаро- и взрывобезопасность. Поэтому при установке отопительного оборудования стоит убедиться, что оно будет находиться в свободном доступе для периодического контроля и чистки системы, а в случае выхода из строя какого-либо элемента его можно будет легко отремонтировать или заменить. Пренебрежение такими простыми правилами может привести к серьезным последствиям.
Вот несколько правил, которые позволят сделать дом теплым и безопасным:
Температура теплоносителя, если такой используется в системе отопления, должна быть на 20°С ниже температуры самовоспламенения/испарения вещества. Если вы используете в качестве теплоносителя воду температурой выше 105°С, следует предотвращать ее вскипание. Температура кипения зависит от изменения давления жидкости. Так, при давлении в 2 атмосферы вода закипает только при +120°С.
🔵 Температура поверхности открытых элементов системы не должна превышать максимально допустимую.
🔵 Теплоизоляция приборов и оборудования системы должна быть организована так, чтобы защищать от ожогов, уменьшать потери тепла, исключать конденсацию и предотвращать замерзание теплоносителя в неотапливаемых помещениях.
🔵 Необходимо изолировать горячие конструкции системы, если они могут повлечь воспламенение газов, аэрозолей и пыли в помещении. При этом температура на поверхности теплоизоляции должна быть на 20°С ниже температуры самовоспламенения.
Этапы монтажа системы отопления под ключ
В новом частном доме общий вид системы отопления, ее схему и все нюансы лучше продумать на этапе проектирования и строительства здания. Так вы сразу будете представлять, нужно ли вам отдельное помещение для котельной, где проложить технологические ниши для разводки элементов системы и установки оборудования. Это значительно упростит дальнейшие работы и сократит время монтажа. К тому же, если вы собираетесь спрятать трубы, то следует об этом позаботиться до начала отделочных работ. Удобнее всего провести монтаж труб отопления перед тем, как будет залита стяжка пола.
Приступать к монтажным работам можно только после закрытия теплового контура здания, то есть после установки окон и покрытия крыши. Большую роль играет сезон. Лучше оставить эти работы на теплый период года, так как низкие температуры ухудшают качество сварки и увеличивают ломкость элементов из металлопласта. И, конечно, необходимо рассчитать время монтажа так, чтобы к началу отопительного сезона система была проверена и запущена. Это позволит встретить суровую русскую зиму в теплом и уютном доме.
Весь монтаж отопления дома в Краснодаре можно поделить на несколько этапов:
🔵 выбор системы, проектировочные и расчетные работы;
🔵 подбор и покупка материалов и оборудования;
🔵 устройство котельной и монтаж ее составных частей либо установка котла в другом помещении (если выбранная модель это позволяет);
🔵 установка радиаторов;
🔵 пусконаладочные работы.
Важный вопрос, который предстоит решить, — это выбор системы отопления.
Их существует несколько: воздушная, электрическая, открытая и традиционная с жидкостным теплоносителем.
В воздушной системе теплоносителем является, как следует из названия, воздух, который забирается снаружи, нагревается и по системе воздуховода распределяется по помещениям. Это самая безопасная система. Но она сложная и затратная в части монтажа и обслуживания, а также имеет низкую теплоотдачу.
Самой, пожалуй, неприхотливой в эксплуатации и экологичной является электрическая система отопления . Здесь теплоносителем могут служить электрические конвекторы, автономные масляные и инфракрасные батареи, тепловентиляторы, электрокамины. Минус такой системы налицо — большие счета за электроэнергию и полная зависимость от стабильной подачи последней.
В открытых системах для обогрева используются печи и камины, в топке которых разводят огонь. Эффективность таких систем довольно низкая, и они подойдут только для небольших дачных домиков.
Традиционной считается система отопления с жидкостным теплоносителем , которая включает в себя теплоисточник (котел), теплопроводы и отопительные приборы (радиаторы). В центре классической системы находится котел отопления. К его выбору стоит подойти особенно тщательно, основательно взвесив все плюсы и минусы каждой модели.
На заметку
Воду в системе отопления с жидким теплоносителем рекомендуется полностью заменять не реже, чем раз в семь лет. Если используется антифриз, то его замена производится раз в 3–4 года, в зависимости от спецификации. Во время замены теплоносителя систему следует также промыть.
Котлы отопления для частного дома различаются по типу топлива: газовые, жидкотопливные, твердотопливные (уголь, дрова, брикеты, биогранулы) и электрические. Прежде чем сделать выбор в пользу того или иного вида, следует подумать, какой из вариантов топлива будет экономически выгоден. Пролегает ли рядом с домом сетевой газопровод? Есть ли проблемы с подачей электроэнергии? Доступно в регионе жидкое или твердое топливо?
Так, самыми простыми в обслуживании и недорогими считаются электрические котлы отопления, но обогрев большого дома таким способом будет крайне затратным. Экономически выгодно отапливать частный дом сетевым газом, правда, установка газового котла потребует значительных сил и денежных вложений при оформлении в соответствующих органах. Если решено использовать жидкое или твердое топливо, придется решать вопрос не только с обустройством отдельной котельной, но и с хранением дров, солярки и т.д. Та же проблема встанет, если вместо сетевого газа будет использован сжиженный.
После того как будет определен центральный элемент системы отопления вашего дома, можно приступать к разработке схемы и проектной документации . Создать схему монтажа системы отопления возможно самостоятельно, особенно если речь идет о небольшом доме. В ней обязательно указывается:
🔵 место установки котла;
🔵 место монтажа радиаторов;
🔵 детальный план разводки трубопровода с указанием кранов, фитингов и прочих элементов;
🔵 описание системы устранения продуктов сгорания, если таковые имеются.
Проект отопительной системы можно заказать у нас, так же мы работаем с уже готовыми проетами. Таким образом удастся комплексно решить «отопительный вопрос» в вашем частном доме. На выходе вы получаете документ, в который войдет текстовая часть, схемы и чертежи. В проекте будут прописаны все нюансы, необходимые для осуществления монтажных работ: общая конфигурация сети, тип разводки, характеристики теплогенератора и трубопроводов, размеры и расположение приборов отопления и прочего оборудования, их спецификация. Также в проекте будут указаны требования к котлу, отопительным приборам, оборудованию автоматики и терморегулированию, насосам, коллекторам, дымоходам, трубопроводам и т.д. Так же рассчитаем стоимость монтажа и материалов.
Теперь, вооружившись проектной документацией и схемой системы отопления, можно приступать к следующему этапу — непосредственному монтажу отдельных элементов. И начать следует с горячего «сердца» дома — котла. Модели малой мощности (до 60 кВт) можно установить в любом бытовом помещении: на кухне, в кладовой или прихожей. Для более мощного агрегата придется обустроить специальную котельную с хорошей системой вентиляции. Монтаж котла отопления в доме осуществляется согласно требованиям, которые обычно указываются в руководстве к оборудованию. Но есть и общие правила.
Котлы отопления
С лицевой стороны котла необходимо оставить минимум метр, а по бокам и сзади — 0,7 м. Если в процессе эксплуатации вам нужно будет обслуживать котел с тыльной стороны или сбоку, смело оставляйте 1,5 м. Котел должен располагаться не ближе 0,7 м по отношению к другому оборудованию. Между двумя котлами следует оставить расстояние не меньше метра или не меньше двух метров, если они расположены напротив. К монтажу настенного котла отопления требования более щадящие, достаточно просто оставить необходимый проход спереди для удобства эксплуатации.
Итак, котел установлен, самое время подумать о дымоходе, который будет выводить наружу продукты горения. Ошибки в организации дымохода чреваты серьезными последствиями: возникновением пожара и отравлением угарным газом. Дымоход может быть выполнен из кирпича, металла или керамики.
🔵Кирпичные дымоходы используются совместно с твердотопливными котлами. К плюсам кирпичных конструкций относится их низкая теплоотдача, но качественный монтаж такого дымохода может осуществлять только опытный печной мастер. К тому же кирпичный дымоход дополнительно нагружает фундамент.
🔵 Его металлический «собрат» имеет большую стойкость к химическому и механическому воздействию, поэтому не противопоказан современным газовым и жидкостным котлам. Так как такие дымоходы собираются из модулей, их монтаж можно произвести самостоятельно, следуя инструкции к оборудованию. Но, в отличие от кирпичных, для металлических дымоходов характерны большие потери тепла.
🔵 Золотой серединой являются дымоходы из керамики . Они сочетают в себе модульную конструкцию и низкую теплоотдачу. Такой дымоход обойдется вам дороже, чем металлический, но дешевле кирпичного. Единственным ограничением керамического дымохода является его строгая вертикальная конфигурация.
Кроме того, дымоходы отличаются по способу размещения. Внешний дымоход выводят по наружной стороне стены, ближайшей к котлу. К такому способу организации дымохода обычно прибегают, если в доме устанавливают теплоисточник, который не был предусмотрен при проектировании. Несмотря на то, что внешние дымоходы не пользуются популярностью в России, процесс их прокладки довольно простой и экономит место внутри дома. Внутренний дымоход придется вести через межэтажные перекрытия и крышу, зато такой способ снижает теплопотери и расход горючего во время эксплуатации.
Какой бы дымоход ни был выбран, нужно придерживаться ряда правил при его устройстве:
🔵дымоход должен оканчиваться козырьком, чтобы избежать попадания влаги и посторонних предметов;
🔵предпочтительна круглая форма дымохода: так в нем меньше скапливаются продукты горения;
🔵дымоход должен оканчиваться на 0,5–1,5 м выше конька и на 0,5 м — выше плоской поверхности крыши;
🔵количество поворотов (если позволяет конструкция) дымохода не должно превышать трех;
🔵внешний дымоход выводится наверх на расстоянии не менее 0,5 м от крыши.
Монтаж труб системы отопления частного дома зависит от того, какая схема выбрана на этапе проектирования: однотрубная или двухтрубная. В первом случае радиаторы соединяются последовательно, по одной трубе, образуя замкнутый круг. В двухтрубной системе теплоноситель приходит к радиаторам по одной трубе, а его возврат происходит по другой. С первого взгляда первый вариант кажется менее затратным, поскольку можно сэкономить на материалах. Но на деле он менее надежный, и всегда есть риск, что последняя батарея в цепочке будет холодной. Впрочем, в небольшом доме организация однотрубной системы вполне оправдана.
Что касается материала, то сегодня на строительном рынке Краснодара представлено несколько видов металлических и полимерных труб. Монтаж труб отопления из меди и нержавеющей стали обойдется вам довольно дорого, зато эти материалы самые надежные и долговечные.
Оптимальный вариант — полиэтиленовые и металлопластиковые трубы. Они дороже, чем, например, полипропиленовые, но менее прихотливые при монтаже, имеют более привлекательный внешний вид и хороший уровень надежности.
Одним из финальных этапов является подключение радиаторов. Чтобы ваш дом не терял тепло, важно правильно их расположить под окном. При монтаже радиаторов системы отопления следует соблюдать следующие расстояния:
🔵 до пола — 8–12 см;
🔵 до подоконника — 10–12 см;
🔵 до стены — 3–5 см;
Также радиатор должен занимать не менее 70% оконного проема, иначе на окнах будет образовываться конденсат.
Существует два типа подключения радиаторов: нижний и боковой. Причем боковое подключение может быть диагональным и односторонним (когда подача теплоносителя в радиатор происходит сверху, а обратно выходит снизу), а также возможно седельное подключение. Для первого варианта характерны наибольшие потери тепла, но при таком подключении трубы можно проложить по полу или вовсе спрятать в стяжку.
Итак, система отопления в доме смонтирована и готова к запуску. Но прежде всего ее необходимо испытать. Пусконаладочные работы включают в себя опрессовку, пробный запуск и отладку. После пробного запуска систему отопления необходимо внимательно осмотреть. В случае обнаружения протечек следует исправить недочеты и испытать еще раз.
Монтаж системы отопления частного дома под ключ — это длительный процесс, который потребует от вас не только физических усилий и материальных расходов, но и пристального внимания к множеству деталей. Кто-то предпочитает обустраивать свое жилище только собственными руками, окунаясь с головой в данный вопрос. Другие доверяют установку системы отопления специалистам, предпочитая лишь контролировать процесс. Есть и промежуточные варианты, когда часть работ выполняет специализированная организация, а более легкие этапы вы берете на себя. Какой вариант выбрать — решать вам, важно помнить, что качественная организация системы отопления — это не только гарантия тепла в вашем доме, но и вопрос безопасности.
ОБЩИЙ АЛГОРИТМ ФУНКЦИОНИРОВАНИЯ ВОДЯНЫХ ОТОПИТЕЛЬНЫХ СИСТЕМ
У отопительных систем домов и коттеджей с водяным теплоносителем, существуют общие алгоритмы работы. Отопительный котел подогревает жидкий теплоноситель, который распространяется по трубопроводу и попадает в отопительные приборы (радиаторы, водяные теплые полы, конвекторы, регистры). Они передают тепловую энергию теплоносителя в окружающую среду, обогревая помещения, в которых установлены.
Есть несколько параметров, по которым отопление дома отличается друг от друга.
ВЫБОР ОТОПИТЕЛЬНОЙ СИСТЕМЫ
Выбор отопительной системы для дома или коттеджа – непростая задача. Необходимо предусмотреть много «за и против». При этом необходимо рассмотреть и проанализировать следующие параметры:
- Доступность топлива
- Надежность – используемые технологии должны быть проверены временем
- Стоимость, как самой отопительной системы, так ее эксплуатации и обслуживания
- Распространенность технологий, на которой построено отопление дома, и наличие специалистов для проведения регулярного технического обслуживания
- Ремонтопригодность
- Внешний вид и сочетаемость с дизайном
- Индивидуальные пожелания и их осуществимость без потерь общего качества системы обогрева
ВИДЫ ОТОПЛЕНИЯ В ЧАСТНОМ ДОМЕ или коттедже
Все отопительные системы можно классифицировать по следующим параметрам:
ПО ВИДУ ТОПЛИВА
В зависимости от потребляемого топлива, отопительные системы, устанавливаемые в частных домах, могут быть следующих видов:
- Газовые (магистральный или сжиженный газ)
- Электрические
- Твердотопливные (дрова, опилки, пеллеты, уголь и т.д.)
- Жидкотопливные (солярка, отработанное масло и т.д.)
- Геотермальные – системы на возобновляемых (альтернативных) источниках энергии
ПО ВИДУ ТЕПЛОНОСИТЕЛЯ
Исходя из вида, используемого в отопительном контуре теплоносителя, отопление дома может быть следующих классов:
- Водяное
- Воздушное
- Паровое
- Комбинированное – сочетающее в себе несколько видов теплоносителя
РАСЧЕТ СИСТЕМЫ ОТОПЛЕНИЯ ДОМА
Для того чтобы быть уверенным в том, что система отопления Вашего дома или коттеджа будет функционировать корректно, необходимо выполнить проектирование. Но если коттедж небольшой, то проектирование можно не выполнять. В этом случае достаточно провести инженерный расчет потерь тепла.Вся суть расчета сводится к определению необходимой тепловой мощности. Она характеризует количество тепла, которое необходимо передать в каждое отапливаемое помещение дома. Необходимая тепловая мощность соответствует тепловым потерям. Тепловые потери – количество тепла, которое уходит из загородного дома через его ограждающие конструкции (тепловой контур).
Расчет тепловых потерь выполняется для каждого отдельного дома и коттеджа в целом. На его основании выбирается отопительный котел, и подбираются радиаторов или другие отопительные приборы.
Существует упрощенная методика, которая позволяет вычислить ориентировочную тепловую мощность, необходимую для каждого помещения в частном доме. Для этого площадь помещения умножается на 100-130 Вт (в зависимости от того, сколько наружных стен имеется). Однако этот способ дает приблизительные результаты, которые не учитывают ряд факторов.
Для точного вычисления существуют специальные формулы. Вначале определяется термическое сопротивление R (в м2*С/Вт). Оно равно отношению толщины оградительных конструкций (в метрах) к их теплопроводности.
Это табличное значение.
| Материал | Толщина | R |
| Кирпич | 0,8 м | 0,6 |
| 0,7 м | 0,5 | |
| 0,6 м | 0,4 | |
| 0,3 м | 0,2 | |
| Бревно | 0,3 м | 0,6 |
| 0,2 м | 0,5 | |
| Брус | 0,2 м | 0,8 |
| 0,1 м | 0,4 | |
| Утепленный каркас | 0,2 м | 0,7 |
| Пенобетон | 0,3 м | 0,7 |
| 0,2 м | 0,5 | |
| Штукатурка | 0,03 | 0,04 |
| Потолочное или чердачное перекрытие | 1,4 | |
| Деревянный пол | 1,9 | |
| Деревянная двойная дверь | 0,2 |
После этого применяется формула для вычисления количества тепловых потерь (в Ваттах), которые совершаются через тепловой контур:
Q = S*(Tвн-Tнар) /R
S – площадь отапливаемого помещения,
Tвн — требуемая температура в помещении,
Tнар — минимальная уличная температура в самый холодный период года.
Тепловая энергия расходуется и через вентиляцию (как естественную, так и принудительную). Ее количество рассчитывается по следующей формуле:
Q=c*m*(Твн-Тнар)
m – масса воздуха в помещениях (произведение суммарного объема помещений на плотность воздуха, c – его теплоемкость, которая равна 0,28 Вт/кг*С).
Для вычисления необходимой суммарной тепловой мощности надо сложить количество тепловых потерь через стены, пол, крышу и через вентиляцию. Получившуюся сумму умножить на коэффициент 1,3.
Помимо теплового расчета может быть выполнен и гидравлический расчет. Он служит основанием для выбора диаметров трубопроводов и параметров насосных групп. Этот расчет является частью отопительного проекта.
ЦИРКУЛЯЦИЯ ТЕПЛОНОСИТЕЛЯ
В зависимости от метода перемещения теплоносителя по трубам, отопление дома может быть сконструировано по двум вариантам:
ВАРИАНТ С ПРИНУДИТЕЛЬНОЙ ЦИРКУЛЯЦИЕЙ ТЕПЛОНОСИТЕЛЯ
Для схемы отопления частного дома с принудительной циркуляцией, в отопительной системе необходимо установить циркуляционный насос. Он обеспечивает движение прогретой жидкости по трубам к радиаторам. В данном случае никакого наклона магистралей не требуется. Когда в системе установлены радиаторы, на них необходимо установить краны Маевского для вытеснения воздуха. Охлажденный теплоноситель по обратному контуру подается обратно в котельную.Достоинствами варианта с принудительным движением теплоносителя являются:
- Высокая скорость перемещения теплоносителя. Как следствие – жидкость в обратном контуре практически не остывает. Это позволяет оптимизировать использование топлива или электроэнергии (в зависимости от типа котла)
- Возможность регулировки температурного режима каждого из отопительных приборов
- Минимизация внутреннего сечения труб без уменьшения сопротивления среды в магистралях
ВАРИАНТ С ЕСТЕСТВЕННОЙ ЦИРКУЛЯЦИЕЙ ТЕПЛОНОСИТЕЛЯ
Другие применяемые названия данного системы, построенной на основе данного варианта – гравитационная, конвективная. Отопление частного дома с естественной циркуляции теплоносителя – экономичный вариант.Принцип действия следующий. При нагреве плотность воды уменьшается. Поэтому горячая вода подающего контура вытесняется наверх более тяжелой охлажденной водой обратного контура.
Чтобы не происходило гидравлического удара из-за увеличения объема (и, как следствие, давления теплоносителя в системе), в верхней части системы устанавливается расширительная емкость. В результате более нагретые слои попадают в радиаторы, а остывший теплоноситель поступает в котел по обратному контуру.
Помимо конвекционного принципа, в данной схеме отопления частного коттеджа работает и гравитационный принцип. Для этого в поступающем контуре делается небольшой уклон от стояка к отопительным приборам, усиливая движение теплоносителя самотеком. Соответственно, обратный контур предусматривает наличие уклона в направлении котла.
Достоинств у этого способа немного:
- Низкая цена
- Не нужен циркуляционный насос, который нуждается в электроснабжении. Это позволяет выполнить независимую от электричества отопительную систему (при условии использования соответствующего котла)
СПОСОБЫ ПРОКЛАДКИ ОТОПИТЕЛЬНЫХ ТРУБОПРОВОДОВ
В отопительной системе коттеджа, трубы могут прокладываться двумя способами:
ОТКРЫТЫЙ СПОСОБ ПРОКЛАДКИ
В этом случае они прокладываются по стенам, параллельно плинтусам. На всем своем протяжении они находятся в зоне видимости.Преимущества такого способа:
- Доступ к трубам без демонтажа конструкций
- Низкие тепловые потери
- Несложный монтаж отопления
- Трубопровод часто портит вид помещений, не вписывается в дизайн
- Во избежание провисаний и деформаций могут быть применены не все виды труб
СКРЫТЫЙ СПОСОБ ПРОКЛАДКИ
Труба замуровывается в стене, в полу или декорируется наружным материалом.Главные достоинства скрытой прокладки трубопроводов:
- Возможность спрятать магистрали, чтобы они не портили интерьер
- Возможность использовать трубы из современных материалов
- Затруднен доступ к трубам при необходимости их возможного ремонта, замены отдельных участков, устранения аварийных ситуаций
- Ввиду больших тепловых потерь магистрали необходимо теплоизолировать
Заливку теплоносителя при данном способе необходимо выполнять только после гидравлического испытания отопительной системы.
ОСНОВНЫЕ ПРАВИЛА МОНТАЖА ОТОПИТЕЛЬНЫХ ТРУБОПРОВОДОВ
Необходимо помнить, что трассировка трубопроводов выполняется после того, как все отопительные приборы установлены на выбранные места. Оптимальная последовательность монтажных операций следующая:
РАЗМЕТКА ПРОХОЖДЕНИЯ ОТОПИТЕЛЬНЫХ ТРУБ
Лучше это выполнить заранее, перед монтажом. В процессе разметки, как правило, выявляются сложности монтажа, которые вызваны архитектурными и строительными особенностями коттеджа. Зная их, можно заранее подготовиться к их решению или изменить пути прохождения трасс.
Чаще всего метки прохождения магистралей наносятся на стенах. В отдельных случаях их можно выполнять и на полу, но в этом случае они могут быть затерты проходящими по помещениям людьми.
ВЫПОЛНЕНИЕ НЕОБХОДИМЫХ ТЕХНОЛОГИЧЕСКИХ ОТВЕРСТИЙ И ШТРОБ
Этот этап также лучше выполнить заранее на всем фронте работ. Места необходимых отверстий и прохождения штроб определяются во время выполнения разметки.
Штробы могут быть прорезаны штроборезом. Если этого инструмента нет, то они сначала размечаются болгаркой, а затем выдалбливаются перфоратором.
УТЕПЛЕНИЕ ТРУБ
Это необходимо сделать, если выполняется скрытая разводка. Основная цель утепления – предотвращение тепловых потерь и повышение эффективности работы системы в целом.
Утепление выполняется специальным теплоизолятором, который производится под диаметр труб. Надевается на трубы вручную, на месте монтажа. Наиболее эффективным и долговечным считается теплоизолятор на основе каучука. Но и цена его выше по сравнению с аналогами.
УКЛАДКА И ЗАКРЕПЛЕНИЕ ТРУБ НА СТРОИТЕЛЬНЫХ КОНСТРУКЦИЯХ
Трубы необходимо закреплять не только при открытой, но и при скрытой разводке системы отопления частного коттеджа.
При открытой разводке трубы крепятся к стенам специальными клипсами. В качестве крепежа используются саморезы или гвозди (в зависимости от материала стен).
Если выполняется скрытая разводка, то трубы закрепляются к стене в штробах или к полу специальными хомутами или перфолентой. Если магистраль состоит из нескольких труб, например, идущих от коллектора, то их необходимо скреплять в шлейфы. Крепеж, который при этом используется – тот же.
ПОДКЛЮЧЕНИЕ К ОТОПИТЕЛЬНЫМ ПРИБОРАМ
В зависимости от конструкции радиатора подсоединение к нему труб может осуществляться либо напрямую или по средствам мультифлекса. В любом случае, для соединения используются присоединительные фитинги, которые поставляются в комплекте.
При коллекторной разводке отопительной системе частного дома подключение выполняется не только к отопительным приборам, но и к поэтажным коллекторам. Как и в предыдущем случае, присоединение осуществляется комплектными присоединительными фитингами.
ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ ИСПЫТАНИЯ
Это необходимая составляющая монтажных работ. В процессе их проведения система заполняется водой или воздухом. Затем при помощи специального насоса или компрессора в ней создается избыточное давление (~1,5 рабочих при проверке водой). Через час снимаются результаты – падения давления не должно быть.
Если в процессе испытаний происходит падение давления в системе, то выявляются места утечки. Затем выполняются работы по устранению причин утечки. После этого гидравлические испытания системы проводятся снова.
ЗАДЕЛКА ОТВЕРСТИЙ
Заливание стяжки пола и заделку штроб при скрытой прокладке труб необходимо выполнять только после успешно проведенных гидравлических испытаний. Это общестроительные работы. Заделка штроб, как правило, выполняется вручную, чаще всего – штукатуркой.
СХЕМЫ ПРОКЛАДКИ ОТОПИТЕЛЬНЫХ МАГИСТРАЛЕЙ
Существует несколько принципиальных вариантов прокладки отопительных трубопроводов. Какой из них выбрать – зависит от каждой конкретной ситуации. Ниже мы вкратце расскажем об основных вариантах.

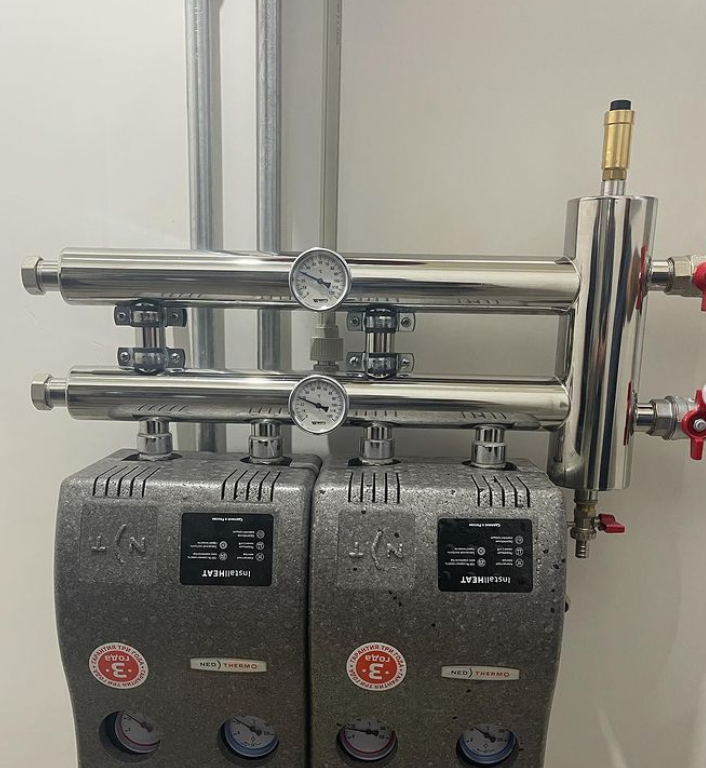

КОЛЛЕКТОРНАЯ (ЛУЧЕВАЯ, ВЕЕРНАЯ) СХЕМА ОТОПЛЕНИЯ
При коллекторной разводке каждый отопительный прибор подсоединяется к распределительному коллектору двумя магистралями — подающей и обратной.Главное достоинство коллекторного отопления – схема позволяет регулировать температуру теплоносителя на каждом конкретном отопительном приборе или в каждом из контуров в системе водяных теплых полов.
При использовании отопительных трубопроводов из современных материалов (например, поперечно сшитый полиэтилен или металлопласт) между коллекторами и отопительными приборами нет стыков труб. Это повышает надежность системы. В этом случае не опасаться за образование протечек в скрытых полостях. Коллекторная схема отопления частного дома выполняется только скрытым способом. В частных домах и коттеджах этот вид разводки востребован больше других.
ДВУХТРУБНАЯ СХЕМА
Отопление дома двухтрубной схемой предполагает последовательное подключение радиаторов. Магистрали при этом общие для всех отопительных приборов.
Существуют два варианта реализации двухтрубной системы:
ДВУХТРУБНАЯ ПОПУТНАЯ (ПЕТЛЯ ТИХЕЛЬМАНА)
Движение теплоносителя в прямом и обратном контурах происходит в одну сторону. Обратный контур начинается с первого радиатора, а подающий заканчивается последним. Правильное движение теплоносителя организуется за счет подбора диаметра трубопроводов. Используя петлю Тихельмана можно добиться равномерного прогрева помещений.ДВУХТРУБНАЯ ТУПИКОВАЯ
Отличается от предыдущего вида разнонаправленным движением теплоносителя в прямом и обратном контуре и состоит из нескольких ветвей (плечей). Последний радиатор в каждой ветке является тупиковым. От этого радиатора начинается обратный контур.Двухтрубная тупиковая схема системы отопления сложнее в реализации, чем попутная. Необходимо внимательное выполнение расчета гидравлической составляющей системы. Кроме того, необходимо соблюдать равенство нагрузки каждого плеча. Каждое плечо рекомендуется укомплектовывать не более чем пятью отопительными приборами.
Достоинства двухтрубных систем – низкая цена реализации и надежность работы (по сравнению с однотрубными).
Из недостатков можно выделить – необходимость большого количества соединений отопительных труб. Это значительно уменьшает надежность системы, и особенно критично при скрытой прокладке.
Кроме того, отсутствует возможность индивидуальной настройки каждого отопительного прибора в отдельности, что часто не позволяет установить требуемую температуру в конкретном помещении.
При двухтрубной разводке магистрали могут быть проложены, как открыто, так и скрыто. В первом случае обычно используются трубы из меди или полипропилена, во втором — из поперечно сшитого полиэтилена. Поперечно сшитый полиэтилен применяется по причине повышенной надежности соединения трубы с фитингом.
КОМБИНИРОВАННАЯ СХЕМА СИСТЕМЫ ОТОПЛЕНИЯ
Комбинирование лучевой и двухтрубной разводки применяется, если в отапливаемом помещении несколько окон. К ближнему радиатору идет соединение от коллектора, а далее последовательно подключаются другие имеющиеся в помещении батареи.
Комбинированный вариант выбирается с целью снижения цены на отопление загородного дома. По нему можно соединять последовательно до 5 радиаторов практически без потери общего качества и надежности системы.
ОДНОТРУБНАЯ СХЕМА («ЛЕНИНГРАДСКАЯ»)
Однотрубная разводка отопления – схема устаревшая, но иногда еще использующаяся. В ней применяется одна труба, образующая кольцевой контур. К этой трубе последовательно подключаются радиаторы. По этой трубе подводится теплоноситель к радиаторам и по ней же он уходит обратно к котлу.
Единственный плюс «ленинградки» – ее низкая цена. Существенный недостаток — разная температура теплоносителя в радиаторах. Наиболее дальние от котла радиаторы нагреваются недостаточно. Для отопления в частных домах в сегодняшних реалиях ленинградская схема практически не применяется именно из-за этого.
МАТЕРИАЛЫ ОТОПИТЕЛЬНЫХ ТРУБ
При разработке системы в зависимости от способа прокладки труб выбирается их материал. Это связано с его температурным расширением и гибкостью.
Например, стальные трубы можно прокладывать как внутри, так и снаружи. Сшитый полиэтилен и металлопласт рекомендуется укладывать скрытым способом. Открытый способ их прокладки нежелателен, так как из-за значительного провисания нарушается эстетика интерьера. Полипропиленовые магистрали желательно прокладывать открыто. В противном случае возможные протечки по стыкам могут быть вовремя не обнаружены.
Далее рассмотрим внимательнее основные виды отопительных трубопроводов и перечислим их основные преимущества и недостатки.
ПОПЕРЕЧНО СШИТЫЙ ПОЛИЭТИЛЕН
Современные технологии изготовления труб из этого материала позволяют достичь высоких потребительских свойств. Изготовленные методами сшивки трубы имеют маркировку PEX.Ведущие производители труб из сшитого полиэтилена изготавливают пресс-фитинги к ним. Их обжим производится с помощью специального инструмента. Полученные соединения отличаются высокой прочностью.
Преимущества:
- Гибкость, прочность на разрыв, возможность возвращаться в исходное состояние даже при сильной деформации
- Способность выдерживать высокое давление – до 10-12 атмосфер
- Несложный монтаж отопления, при применении этих труб
- Устойчивость к высоким температурам и агрессивным средам
- Трубы из сшитого полиэтилена и фитинги для них относительно дорогие
- Высокая стоимость инструмента для стыковки трубы с фитингом
ПОЛИПРОПИЛЕН
Это легкий материал, получаемый из нефтепродуктов. Из него изготавливаются как сами трубы, так и фитинги. Трубы соединяются между собой фитингами методом пайки.Преимущества:
- Невысокая цена
- Стойкость к воздействию агрессивных химических веществ
- Простота сборки
- Низкая цена инструмента для пайки соединений
- Ухудшение свойств под воздействием солнечных лучей
- Горючесть
- Критичность к высокой (выше 70 градусов С) температуре теплоносителя
- Низкая долговечность
Современные полипропиленовые трубы, в целях повышения их потребительских качеств и надежности, армируются. Материалы для армирования – стекловолокно или алюминий. Оптимальный вариант для обогрева – полипропилен, армированный стекловолокном.
МЕТАЛЛОПЛАСТ
Название материала отражает его структуру. Он состоит из слоев полиэтилена, алюминия и клеящего слоя. Трубы из этого материала используются с латунными фитингами.Преимущества:
- Высокая прочность
- Долговечность
- Устойчивость к воздействию высоких температур, солнечных лучей и агрессивных сред
- Гибкость
- Легкость монтирования металлопластиковых труб
- Слабая устойчивость к давлению в системе
- Относительно высокая стоимость
- Склонность к тепловым деформациям
- Расслаивание при превышении предельно допустимого давления
- Высокая стоимость и не универсальность инструмента для работы с материалом
СТАЛЬ
Этот материал традиционно применяется для изготовления отопительных трубопроводов. До недавнего времени практически все трубы для обогрева помещений изготавливались только из этого материала. Соединения магистралей осуществляется сварным методом или с помощью резьбовых фитингов.Преимущества:
- Высокая прочность, устойчивость к механическим нагрузкам
- Способность выдерживать любую температуру и давление теплоносителя
- Невысокая цена
- Низкий коэффициент теплового расширения
- Трудоемкий и сложный монтаж отопления в частном доме на этих трубах
- Отсутствие гибкости
- Подверженность коррозии
- Внутреннее «зарастание»
- Срок службы (по сравнению с современными материалами) относительно невысокий — до 15-20 лет в зависимости от условий эксплуатации.
МЕДЬ
Отопительные системы, построенные на медных трубах – редкость. Причина – высокая цена таких трубопроводов.Преимущества:
- Высокая прочность, стойкость к механическим нагрузкам, высокой температуре и давлению
- Долгий срок эксплуатации
- Отсутствие коррозии
- Эстетика (при открытой прокладке)
- Высокая цена материала
- Критичность к наличию примесей в теплоносителе и к его составу
- Трудоемкий монтаж отопления в доме
- Негативные гальванические процессы при стыковке с некоторыми материалами
НЕРЖАВЕЮЩАЯ СТАЛЬ
Отопление дома из нержавеющих стальных труб существенно дороже, однако они лишены одного из главных недостатков — подверженности коррозии. Как следствие, трубопроводы из нержавеющей стали служат гораздо дольше и могут применяться практически в любых отопительных системах. Но их стоимость очень высокая и они применяются в очень редких случаях.
СИЛЬФОННЫЕ ТРУБЫ
Они представляют собой гофрированные гибкие шланги из нержавеющей стали. Они не часто используются в отопительных системах. Иногда они выступают в качестве подводов к радиаторам или конвекторам, если использование для этой цели обычных труб по какой-то причине затруднено.
ОТОПИТЕЛЬНЫЕ ПРИБОРЫ
Для водяного отопления в доме могут быть использованы различные виды отопительных приборов – радиаторы, конвекторы, регистры, теплые полы. Подробнее о каждом из этих приборов мы расскажем ниже.
РАДИАТОРЫ
Самыми распространенными отопительными приборами являются радиаторы. Они могут отличаться количеством секций (кроме того, существуют несекционные радиаторы) и материалом. Чем большая площадь фронтальной поверхности, тем больше тепла прибор при этом выделяет.Радиаторы делятся на следующие типы:
- Стальные
- Панельные
- Трубчатые
3 Алюминиевые секционные
4 Чугунные
Могут обладать следующим типом подключения:
- Нижнее
- Боковое
- Диагональное
КОНВЕКТОРЫ
Помимо радиаторов, отопление дома, можно осуществить водяными конвекторами. Принцип их действия основан на том, что нагретый воздух поднимается вверх, вытесняя холодный. Это явление называется конвекцией, отсюда и название данного прибора. Как правило, конвекторы устанавливаются под окнами. Поступающий вверх теплый воздух от них создает «завесу», блокирующую поступление холодного воздуха снаружи.
По своему расположению конвекторы могут быть:
- Настенные
- Напольные
- Встраиваемые
Напольные конвекторы монтируются на полу при помощи поставляемых в комплекте ножек. Они имеют небольшой размер, но обладают высокой теплоотдачей.
Встраиваемые конвекторы устанавливаются в нишу под полом. Решетка, расположенная в верхней части прибора, находится на одном уровне с полом. В ряде случаев эту решетку декорируют под стиль интерьера.
По типу конвекции конвекторы можно разделить на приборы:
- С естественной конвекцией
- С принудительной конвекцией
В моделях с принудительной конвекцией в приборы встроены электрические вентиляторы. За счет работы вентиляторов процесс конвекции ускоряется, теплоотдача увеличивается.
Конвекторы, как правило, выглядят более эстетично, чем радиаторы, а встраиваемые вообще не видны (кроме решетки). Поэтому их часто устанавливают, когда большое значение придается дизайну. Также они используются там, где традиционные радиаторы применить не представляется возможным, например:
- Перед стеклянными дверями балконов
- При «низких окнах»
РЕГИСТРЫ
Еще одним видом отопительных приборов являются регистры. Они представляют собой сварные или собранные конструкции из металлических (как правило, стальных) труб. Трубы соединены друг с другом перемычками, по которым циркулирует теплоноситель. Коттеджи крайне редко отапливаются регистрами, из-за их непривлекательного внешнего вида. Регистры применяются чаще всего на промышленных Объектах.

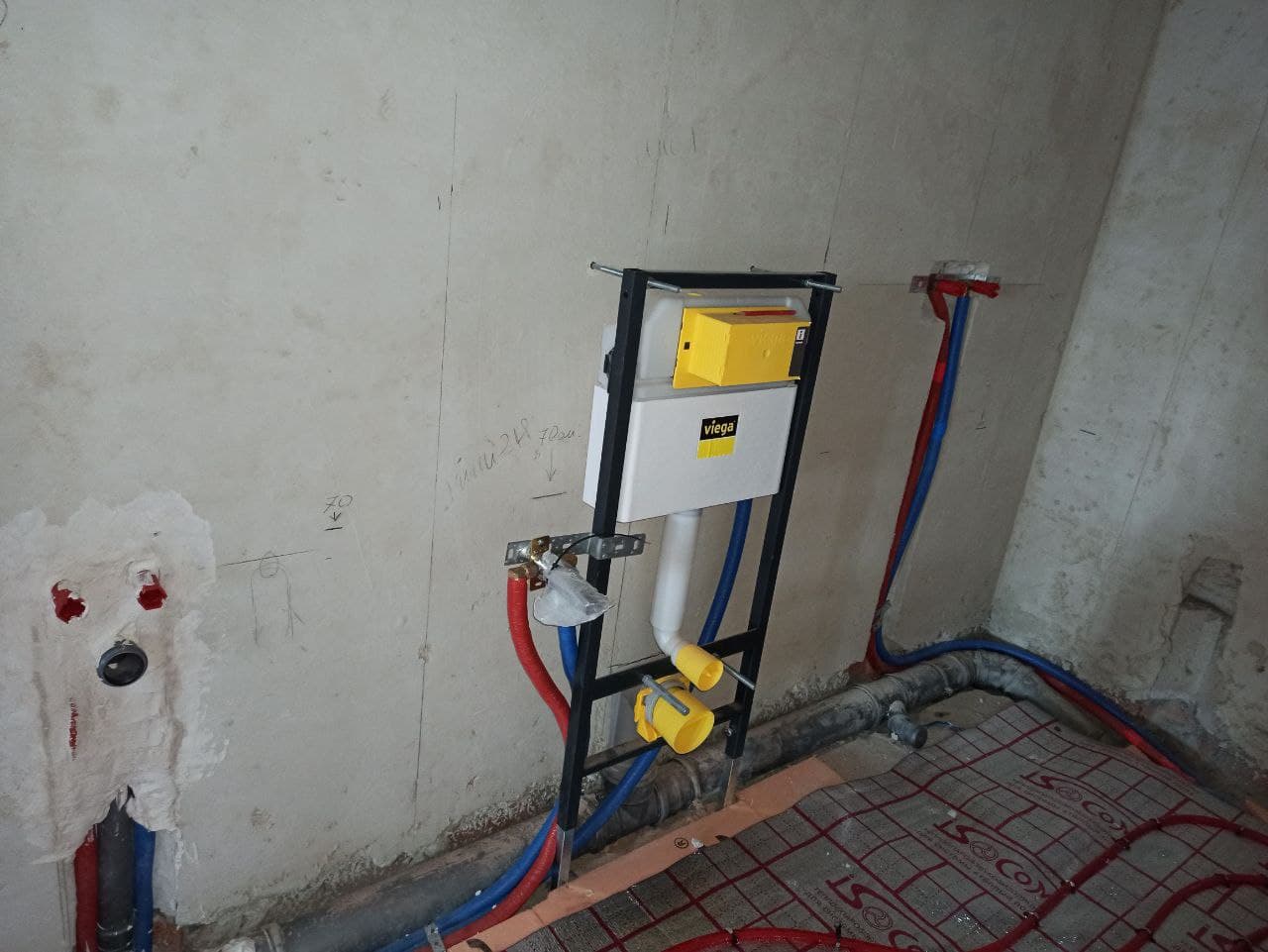

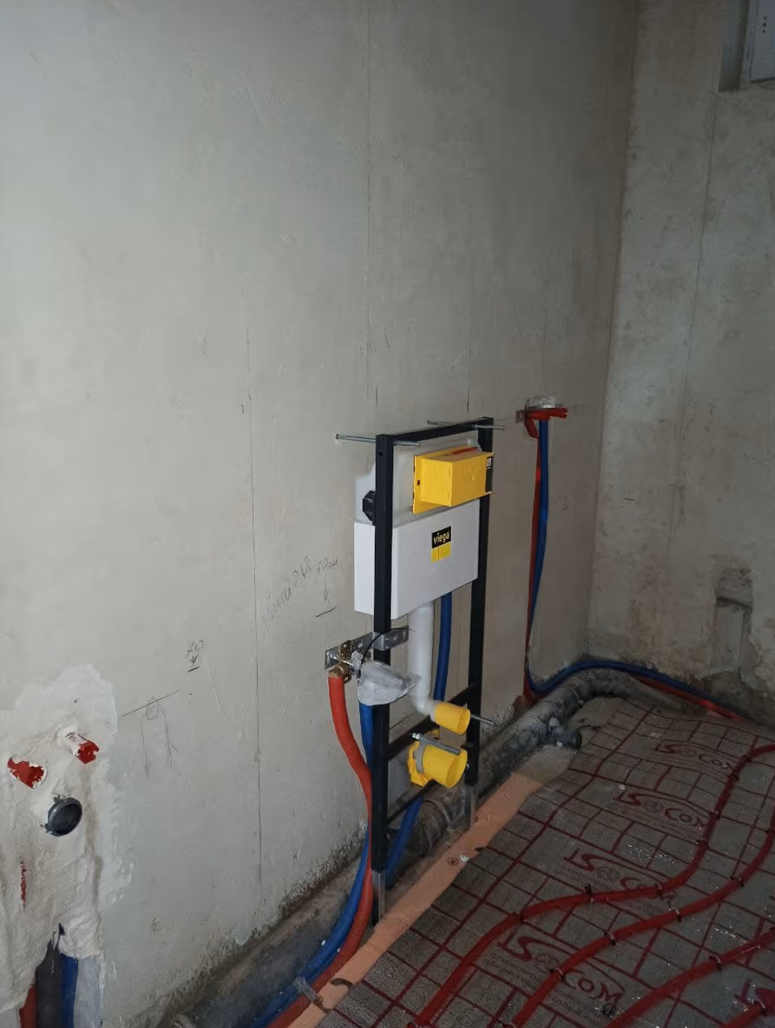

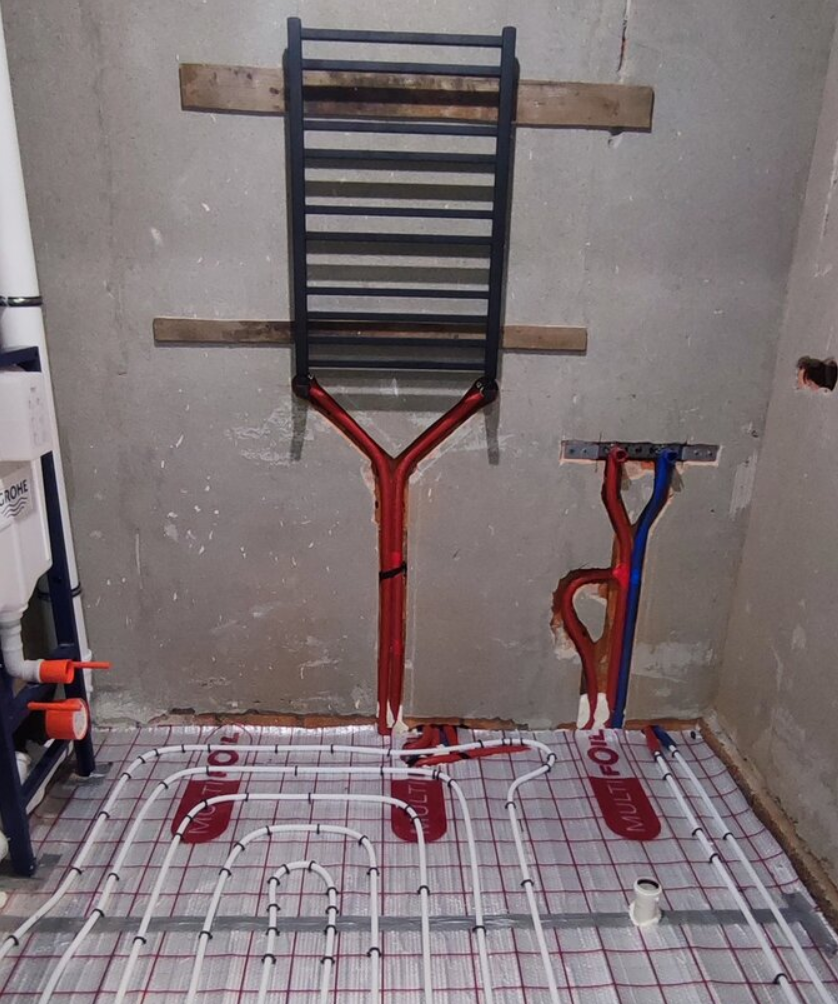

ОТОПЛЕНИЕ ДОМА ВОДЯНЫМИ ТЕПЛЫМИ ПОЛАМИ

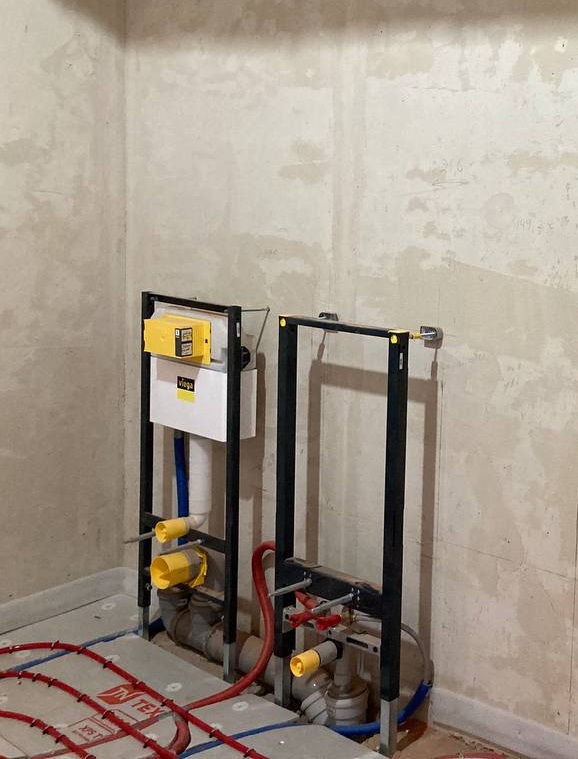

В последние годы набирают популярность водяные теплые полы. Если помещение крупногабаритное, радиаторы не всегда эффективно прогревают все пространство, особенно в центре комнаты. В этом случае в дополнение к радиаторам целесообразно смонтировать теплые полы. Поднимающийся от них нагретый воздух равномерно заполняет все пространство.
ДРУГИЕ СОСТАВЛЯЮЩИЕ ОТОПИТЕЛЬНОЙ СИСТЕМЫ
Отопление дома, помимо трубопроводов и приборов обогрева, может включать в себя следующие элементы.
ЦИРКУЛЯЦИОННЫЙ НАСОС
Циркуляционный насос применяется в схемах с принудительным перемещением теплоносителя. Устанавливается циркуляционный насос на обратную трубу между котлом и ближайшим расположенным по этой трубе радиатором.
Принцип его действия следующий. Двигатель насоса приводится в действие вращающимся ротором. Насос начинает с одной стороны забирать теплоноситель из контура, а с другой проталкивать его по трубам.
РАСШИРИТЕЛЬНЫЙ БАК
Это стальной бак с двумя камерами внутри. Эти камеры разделены мембраной. Одна из них предназначена для заполнения водой, вторая является воздушным компенсатором.
Устанавливаются расширительные баки в отопительных системах закрытого типа для компенсации возможных гидроударов.
БУФЕРНАЯ ЕМКОСТЬ
Ее предназначение – запас нагретого теплоносителя и обеспечение работы отопительной системы определенное время с выключенным источником тепла.
Отопление в доме на твердом топливе оптимально функционирует при использовании данной емкости. Днем при работе твердотопливного котла теплоноситель нагревается в буферной емкости. А ночью коттедж может обогреваться от этой емкости с неработающим котлом, пока теплоноситель не остыл.
ТЕПЛОНОСИТЕЛЬ
Основными видами теплоносителей в отопительных системах являются вода, различные антифризы и их смеси в определенных пропорциях.
Антифриз — это жидкость, представляющая собой водные растворы этиленгликоля, пропиленгликоля или ацетата калия с добавлением модифицирующих присадок. Они понижают температуру его замерзания.
Отопление дома с применением теплоносителя, в который добавляют специальные ингибиторы, позволяет предотвращать окисление, коррозию, образование накипи. Их содержание может составлять по массе от долей процента до 3-4 %.
Какой именно теплоноситель выбрать, решается индивидуально, в зависимости от ситуации. Если вероятность выхода из строя котла мала, проблем с топливом нет, лучше использовать воду. Многие производители котлов запрещают использование антифризов, нередки случаи отказа в гарантии на данном основании.
ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ
Перед началом работ по монтажу отопления частного дома необходимо провести подготовительные работы. Их цель – в процессе производства работ свести возможность простоя монтажной бригады к минимуму. К подготовительным работам относится:
- Обеспечение строительной готовности – тепловой контур должен быть закрыт, помещения очищены от строительного мусора, должны быть межэтажные перекрытия или лаги
- Устройство ниш под установку радиаторов и коллекторных шкафов – если это необходимо
- Подготовка поверхности стен для установки радиаторов – желательно чистовая отделка
- Выполнение полной чистовой отделки помещения котельной
- Изготовление всех необходимых отверстий в межэтажных перекрытиях, выполнение штроб и ниш
